技术原理与方法｜将硅油浸没物镜配合共聚焦激光扫描显微镜用于透明化标本的深层组织观察

1. 使用让标本透明的透明化技术进行深层组织观察

使用激光共聚焦显微镜对透明化标本进行深层组织观察时，物镜选择非常重要。观察这些样品时，奥伟登（Evident）硅油浸没式物镜系列具有出色的性能。以下，我们讨论了使用 FLUOVIEW 系列共聚焦激光扫描显微镜和硅油浸没物镜对透明化标本的深层组织进行高分辨率观察的两个示例。

2. 使用 SCALEVIEW-A2 进行透明化小鼠大脑切片的深层组织观察

SCALEVIEW-A2 是奥伟登（Evident）用于让生物标本透明的产品。可消除光散射，且不会降低福尔马林固定生物标本的光吸收或荧光。将哺乳动物的脑标本浸没在 SCALEVIEW-A2 溶液中会让其变得透明。无需脑标本切片即可观察到从表面到组织深处标记荧光蛋白的结构。

我们使用 FLUOVIEW 系列共聚焦激光扫描显微镜，对使用 SCALEVIEW-A2 渲染透明的小鼠大脑切片进行了成像。使用 60X 油浸物镜拍摄的图像与 60X 硅油浸物镜 UPLSAPO60XS2 拍摄的图像进行比较。

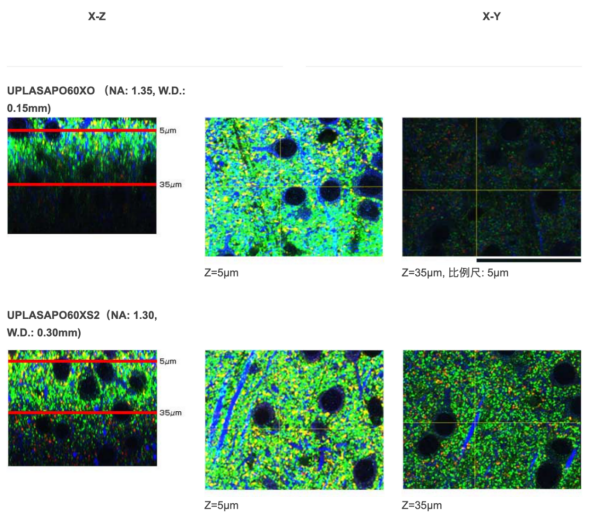

使用 60X 油浸物镜和 60X 硅油浸没物镜，拍摄并渲染透明的小鼠大脑的新皮层切片，进行深层组织图像比较。（荧光抗体染色：VGluT1（绿色）/ VGluT2（红色）/ MAP2（蓝色）

使用常规油浸物镜和硅油浸没物镜拍摄的小鼠新皮层 XY 图像。当使用两组物镜获得明亮荧光图像时，在使用硅油浸没物镜成像时，深度为 35μm 的 XY 图像明显更亮并且具有更高的分辨率。

在 35μm 处拍摄图像之间的亮度差异是由于油浸透镜球差所致，其原因是物镜所使用的油种类（ne≤1.52）和透明化溶液 SCALEVIEW-A2（ne≤1.38）之间折射率差引起的。

由于硅油的折射率（ne≒1.40）更接近 SCALEVIEW-A2 的折射率，从而减少了因折射率不匹配而引起的球差，因此硅油浸没物镜的性能更好。这让用户可以捕捉到更明亮的图像。

此外，硅油浸没物镜比水浸物镜具有更高的数值孔径（NA），因此与使用水浸物镜相比，研究人员可以获得更清晰的内部组织和更高分辨率的图像。

成像系统：

显微镜：奥伟登（Evident）FV1200 共聚焦激光扫描显微镜（奥伟登（Evident）现已推出全新 FV4000 共聚焦显微镜）

物镜：UPLSAPO60XS2（60X, NA：1.30, W.D.：0.3 毫米）

图像数据由 Motokazu Uchigashima 医学博士，MDahiko Watanabe 博士提供。

北海道大学医学研究生院解剖学系

3. 利用硅油浸没物镜对使用 ScaleU2 透明化试剂的整个胎盘进行深层组织观察

在 Development 杂志上发表的一项实验中，研究人员使用 ScaleU2 试剂、40X 硅油浸没物镜 UPLSAPO40XS 和 FLUOVIEW 激光扫描显微镜对透明化标本进行了深层组织观察。

在实验中，使用 ScaleU2 将表达基于荧光泛素化细胞周期指示剂（Fucci）的 TG 小鼠胎盘（E10.5）透明化，并用琼脂糖凝胶固定。使用 40X 硅油浸没物镜和倒置共聚焦激光扫描显微镜观察胎盘内的细胞。ScaleU2 的使用让研究人员无需准备组织切片即可对胎盘内形态完整的细胞进行高分辨率观察。此外，由于硅油浸没物镜设计具有较低的色差，因此可以精准观察 Fucci（S / G2 / M-绿色，G1-红色）和核（DAPI-蓝色）的共定位。

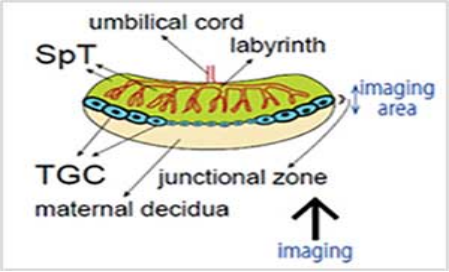

图 1. 观察完整小鼠胎盘（E10.5）中的细胞-轮廓图

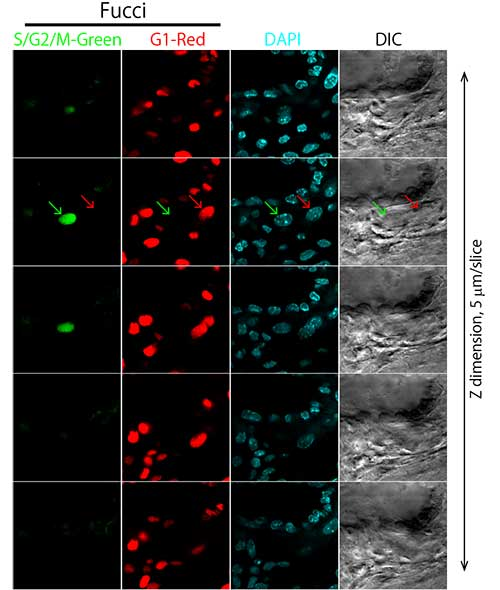

图 2. 观察完整小鼠胎盘（E10.5）中的细胞-断层扫描

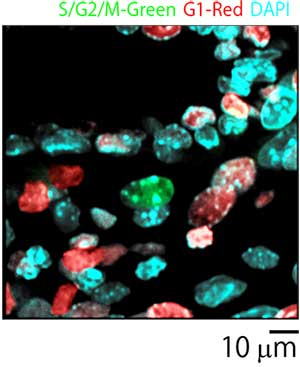

图 3. 胎盘细胞的合并图像

成像系统：

显微镜：奥伟登（Evident）FV1000 共聚焦激光扫描显微镜（奥伟登（Evident）现已推出全新 FV4000 共聚焦显微镜）

物镜：UPLSAPO40XS（40X, NA：1.25, W.D.：0.3 mm）

二极管激光器：405 nm，473 nm，559 nm

图像数据由 Asako Sakaue-Sawano 博士，Atsushi Miyawaki 医学博士提供

RIKEN 脑科学研究所细胞功能动力学实验室

4. 结论

奥伟登（Evident）硅油浸没物镜具有较高的数值孔径和长工作距离。由于硅油折射率（ne≒1.40）接近活组织的折射率（ne≒1.38），因此对较厚活组织进行高分辨率成像可以降低由折射率不匹配引起的球差。此外，由于硅油不会变干，用户无需在实验过程中额外添加硅油。硅油浸没物镜可与 IX-ZDC Z 漂移补偿器兼容，能够在始终保持聚焦的同时实现长期、稳定、高分辨率的 3D 成像。
