塑壳断路器瞬时特性和脱扣特性一体机 断路器瞬时特性测试仪 断

一、 概述：
本设备适用于主触头用来接入额定电压不超过交流1000V或直流1500V电路中的断路器，测试1.13倍额定电流及1.45倍额定电流的反时限特性，提升断路器试验能力，能测试断路器的过载能力及瞬时脱扣能力等。
符合标准：满足GB14048.2相关要求。

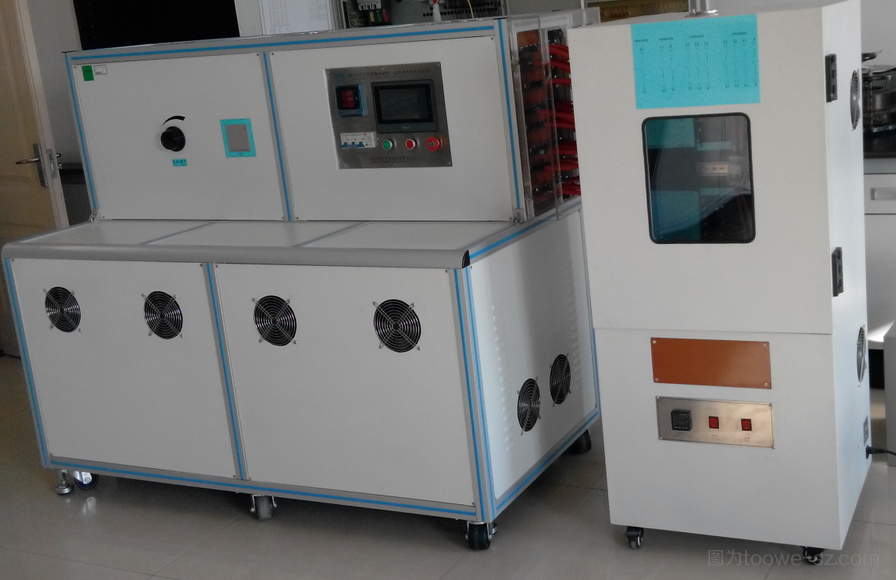

二、 技术特点：设备箱体采用优质钢材板金加工，表面防静电,防锈防腐蚀喷涂，设备上部装有不锈钢蚀刻面板，面板上装有人机界面操作屏幕和电源开关等，设备内部有变压器、调压器、步进马达、可编程控制器PLC及高精度电压变送器等；设备右测有温控箱，可安装断路器试样；设备底部装有强力刹车脚轮，方便运输和移动。
三、 技术参数：
1) 设备总容量：35KVA；
2) 输入电压：AC220V±10%；
3) 输出电压：0~10V；
4) 输出电流：0~3500A；
5) 电压显示：数显式电压表，0.5级（在触摸屏里显示）；
6) 电流显示：数显式电流表，0.5级（在触摸屏里显示）；
7) 输出方式：多种导线；
8) 检测产品极数：1极或多极串联；
9) 电流控制方式：PLC自动控制调节所需要的输出电流值，并有恒流功能；
四、 测试项目
1、断路器延时脱扣动作测试
Ø 1.13倍脱扣电流：10~1000A可调节；
Ø 1.45倍脱扣电流：10~1000A可调节；
Ø 试验时间：1~99999999S可预置；
Ø 电流控制方式：自动调节到1.13倍电流值（该值可设定），测试到达时间后自动调节到1.45倍电流值（该值可设定）进行测试；
2、断路器瞬时脱扣动作测试
Ø 脱扣电流：100~3000A可设置；
Ø 试验时间：1~99999999S可预置；
Ø 显示时间：1~9999mS可显示
Ø 电流控制方式：手动调节所需要的输出电流值；
3、恒温箱
温度范围：常温~70℃可设定；
箱内容量400*400*260；如需详细参数及技术方案欢迎随时来电；
