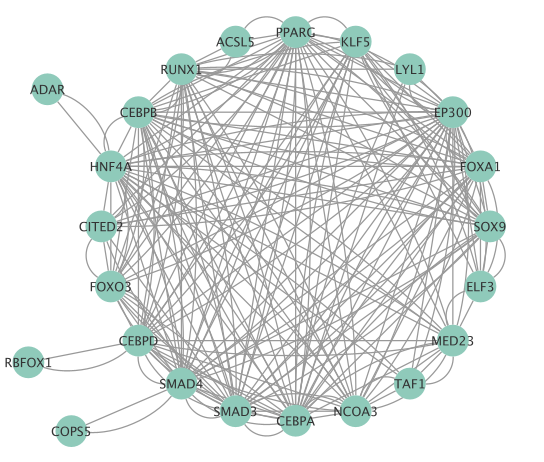

每次看到文献里那些错落有致的网络图都忍不住点赞，自己对着实验数据却一筹莫展？别慌！其实这样的图不难画的 —— 哪怕你是第一次打开 Cytoscape 的新手。（文末有各种科研工具资料包领取）

图片来源：自己做的

今天学霸菌用一篇文章教大家学会 Cytoscape ，从熟悉界面、数据导入构建，到插件安装一步步教会大家！

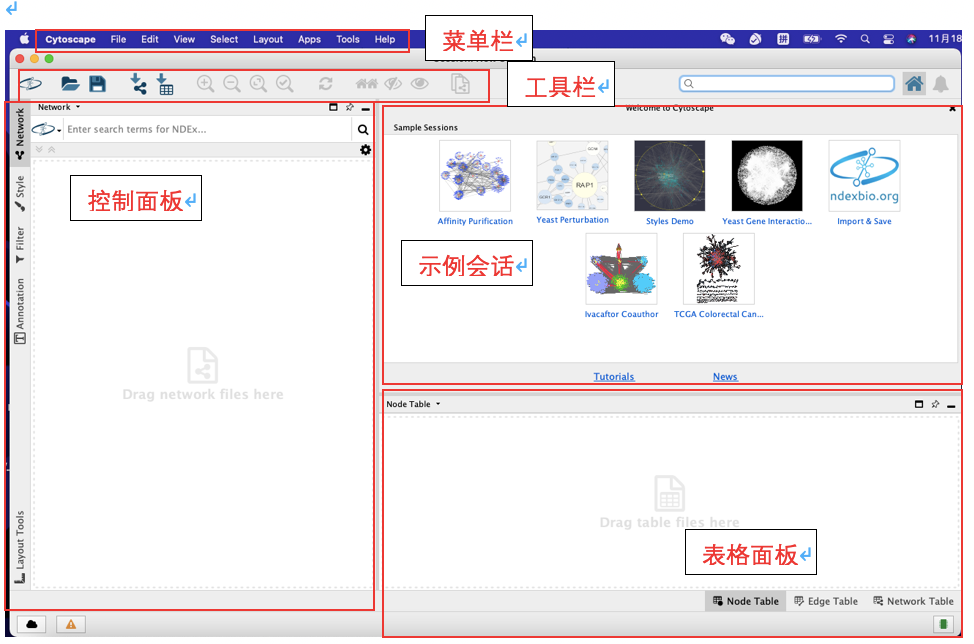

1. 先认脸：熟悉 Cytoscape 核心界面

打开 Cytoscape 主界面，一眼就能看到 5 个核心区域，摸透它们的功能是高效操作的关键，不用死记硬背，操作两次就熟了：

1）菜单栏（Top Menu Bar）：功能总入口

最顶上的一排菜单，包含了所有功能命令 —— 文件导入导出、编辑数据、调整视图、设置布局、数据分析、调用工具等，相当于软件的「总控制台」。后面要用到的导入数据、保存会话等操作，都得从这里进。

2）工具栏（Toolbar）：常用功能快捷键

在菜单栏正下方，是一排带图标的按钮，放的都是平时用得最多的功能，比如新建网络、导入数据、放大缩小视图、选节点的工具等。把鼠标悬停在图标上，会自动显示功能说明；觉得某些图标没用，右击还能自定义工具栏，把常用的钉上去。

3）控制面板（Control Panel）：核心操作区

这是咱们调图、改图的主力区域，有三个核心选项卡，每个都有大用处：

4）示例会话（Sample Sessions）：新手入门神器

直接抄！这是软件首次启动时「启动面板（Starter Panel」里的宝贝，自带预设的完整网络案例。刚上手不知道怎么操作？直接打开示例，对着现成的网络和数据研究，比看说明书快 10 倍，助力快速摸清软件逻辑。

5）表格面板（Table Panel）：数据编辑中心

• Node Table：节点的数据表，记录每个节点的属性；

• Edge Table：边的数据表，记录每条边的属性；

• Network Table：整个网络的全局数据表。

这里可以直接编辑数据，比如改节点名称、调边的属性值，改完之后网络视图会实时同步，不用重新导入，非常方便。

数据导入与网络构建

只要数据格式对了，网络构建就是「一键生成」 的事。Cytoscape 的核心是「网络」，而网络的基础是规范的数据。它支持很多格式，但对新手来说，表格格式（CSV/TSV）最友好，咱们就重点讲这个。

1. 数据准备规范

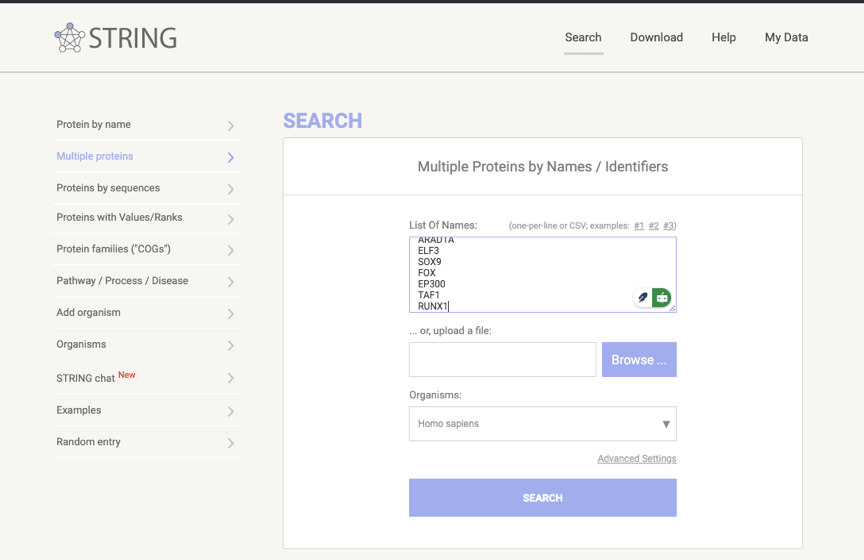

构建网络需至少准备两类数据：节点数据和边数据，建议用 Excel 或记事本整理为 CSV（逗号分隔）或 TSV（制表符分隔）格式，编码统一为 UTF-8。以下导入数据来自 STRING 为例：

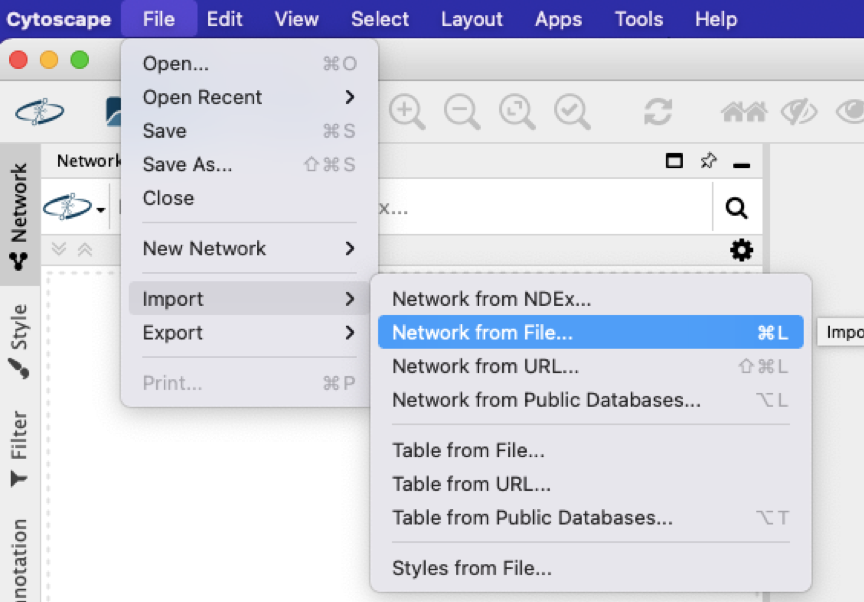

1）打开 Cytoscape，点击菜单栏 「File -> Import -> Network from File...」，在弹出的对话框中选择准备好的 STRING 数据。

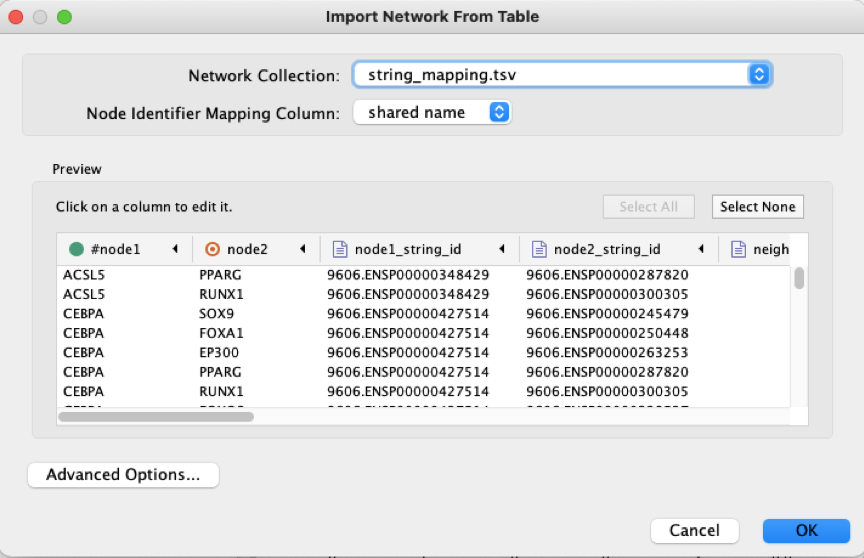

2）设置相应的节点，点击 OK。

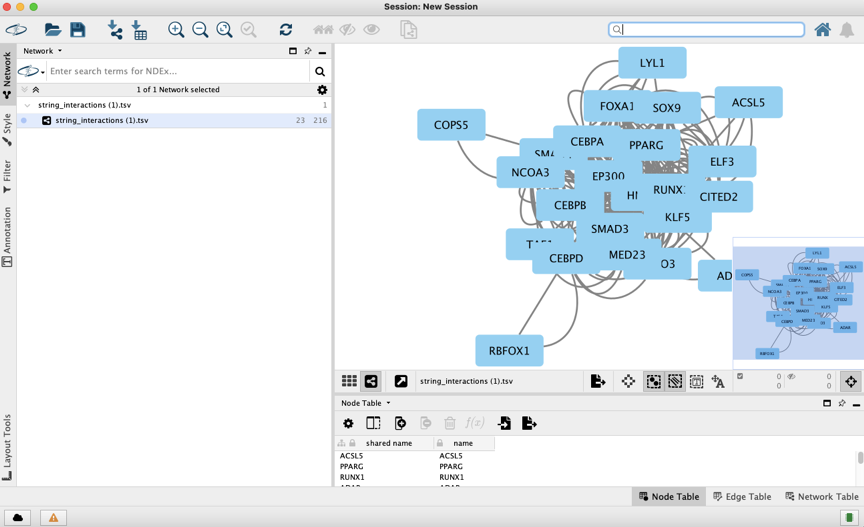

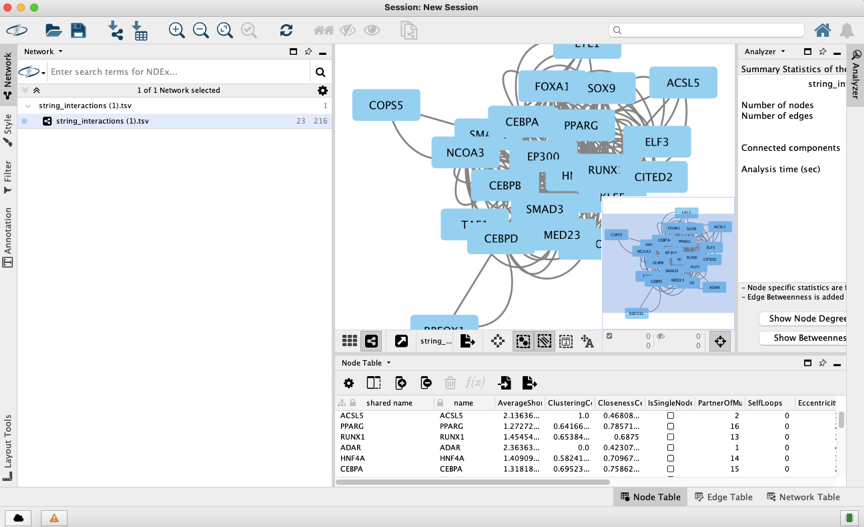

3）  此时主网络视图窗口会显示一个初步的网络（节点为默认形状和颜色，边为默认线型），同时边数据会同步至「Edge Table」。 可能有点丑，但别急，后面有的是办法调。

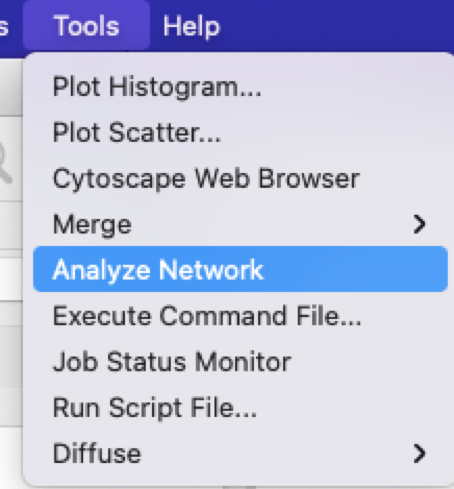

2. 对导入的数据进行网络化分析：在工具栏中选择 Tools->Analysis Network->OK。

3. 调布局 —— 从 「杂乱」到「清爽」

1）初始图的节点可能堆在一起，嫌丑就手动优化：

• 自动布局：直接点菜单栏「Layout」，里面有 Circle（环形）等多种预设布局，选一个顺眼的点一下就自动调整；

• 手动 DIY：按住 Ctrl 键点选或框选节点，直接拖动到想要的位置，想怎么摆就怎么摆，精准控制节点位置。

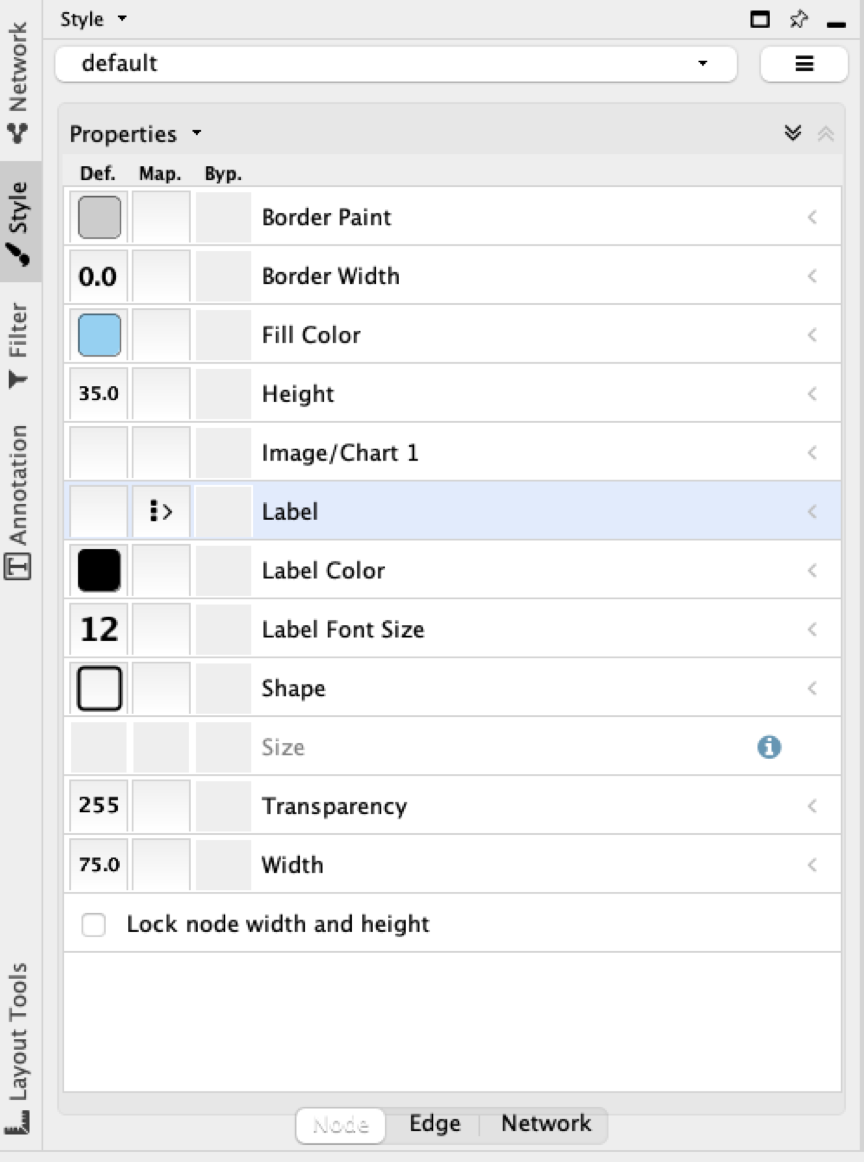

2）初始图和文献图的差距主要在三点：节点大小、节点颜色、边的颜色 —— 这些都在左侧控制面板的「Style」选项卡里调。Cytoscape 也自带了美化模板，可以根据绘图需求在基础模板上进行参数调整。

• 进入「Style」选项卡，第 2 步的下拉框里选一个自带的模板（省点事），作为基础样式；

• 在下拉框选「Node」（先调节点），进一步改细节 —— 比如「Size」调节点大小，「Fill Color」改填充色，「Shape」换节点形状，想突出重要节点就单独调它的属性；

• 再选「Edge」（调边）：「Line Type」选实线/虚线，「Line Color」改颜色，「Line Width」调粗细；

• 调完后如果想突出某些节点或边，用左侧「Filter」选项卡筛选。

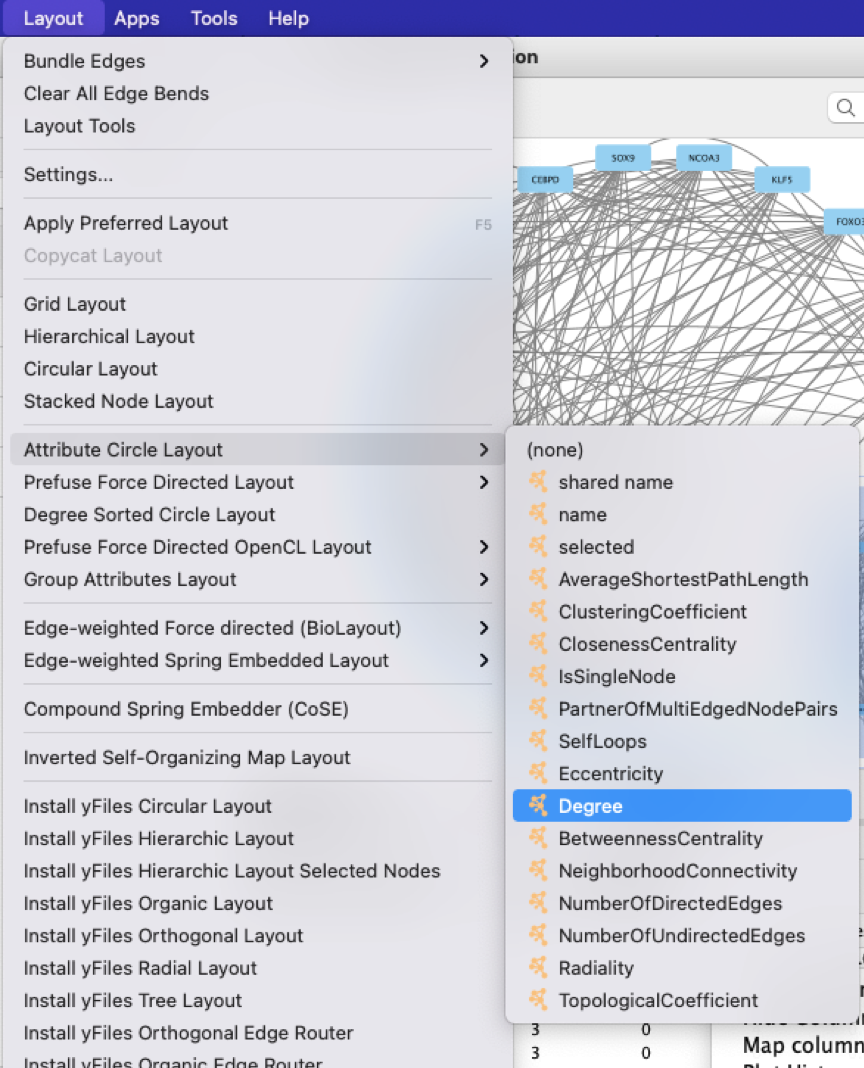

4. 选择 Layout- Attribute Circle Layout-Degree，根据 Degree 大小将基因进行同心圆排列。

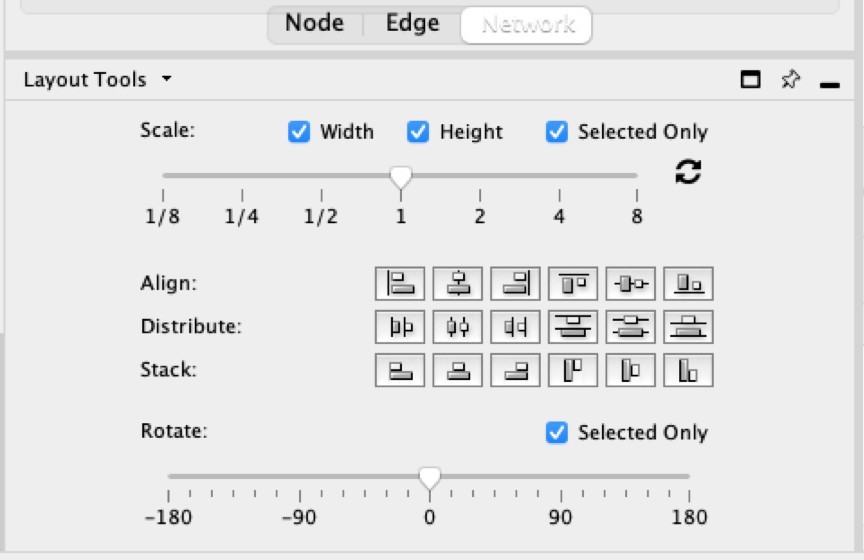

5. 可以同时选中要分析的基因，选择 Layout- Layout Tools 进行同心圆的调整。

6）会话文件保存（此步很重要，别让辛苦白费）

调完图一定要及时保存，分两种保存方式，都得存：

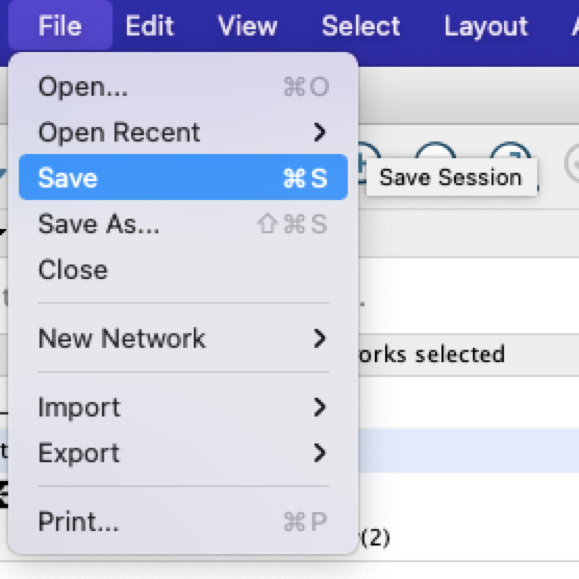

• 会话文件（.cys 格式）：菜单栏 「File → Save Session」，选好路径命名 —— 这个文件会保存所有内容：网络结构、样式设置、分析结果、面板布局，下次打开能直接接着改，是「工作备份」的关键；

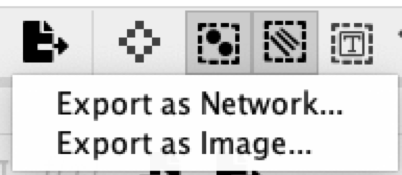

• 图片导出（用于展示）：菜单栏「File → Export as Network/Image...」，可选 PNG、SVG、PDF 等格式 —— 论文插图要高分辨率就选 PDF 或 SVG，汇报用 PNG 就行；

3. 数据表格导出（用于后续分析）

节点属性、边属性及分析结果可导出为 CSV/TSV 格式，用于 Excel 分析或导入其他软件：

• 切换至「Node Table」 或 「Edge Table」，选中需导出的数据列（按住 Ctrl 键多选）。

• 点击表格面板右上角的「Export」按钮。

• 选择导出格式（CSV 或 TSV），设置保存路径，点击「Save」即可。

进阶技巧：插件安装 —— 拓展软件功能

基础功能不够用？想做富集分析、高级美化，就装插件，步骤超简单：

1. 联网状态下，点击菜单栏 「Apps → App Manager」，打开插件商店；

2. 在搜索框输入插件名称（比如做功能富集的「ClueGO」），找到目标插件后点「Install」，等进度条走完就行 —— 部分插件需要重启软件才生效；

3. 安装好的插件会直接出现在「Apps」菜单里，点击就能启动；

4. 避坑提醒：一定要看插件适配的 Cytoscape 版本，商店里会标注；如果安装失败，就去插件官网下载 JAR 文件，再通过「Apps → Install App from File...」导入手动安装。

避坑指南与常见问题解决

新手使用 Cytoscape 时易遇到数据导入失败、样式不生效、软件卡顿等问题，以下整理高频问题及解决方案：

1. 导入边数据时提示「无法识别 Source/Target 列」

解决办法：检查数据文件的列名是否正确（如「Source」是否误写为 「Sources」）；确保数据文件编码为 UTF-8（可用记事本打开后「 另存为 」，选择编码为 UTF-8）；若为 TSV 格式，确保分隔符是制表符而非空格。

2. 导入节点数据后，节点属性未同步

解决办法：检查节点数据的「ID」列与边数据的「Source/Target」列是否完全一致（如大小写、空格、特殊字符是否匹配）；导入时「Key Column for Table」和「Key Column in Network」是否正确选择（需均为节点 ID 列）。

3. 样式调整后网络视图无变化

解决办法：：确认「Style」 面板中「Current Style」 是否为当前编辑的样式（避免修改了未启用的样式）；点击「Apply」按钮强制刷新样式；若仍无效，重启软件尝试。

4.  网络分析时提示「 网络无节点或边」

解决办法：检查当前是否选中了目标网络（在「Network」面板中确认网络名称前有勾选标记）；确保网络中存在节点和边（可在「Node Table」和「Edge Table」中查看数据行数）。

5. 大规模网络（节点数 >1000）加载后卡顿

解决办法：关闭不必要的面板（如「Filter」「Result」）释放内存；通过 「Filter」筛选核心节点，减少网络规模；在「Edit -> Preferences -> Performance」中调整内存分配（如将最大内存设为 16 GB，需电脑物理内存足够）。

6.  插件安装失败或无法启动

解决办法：检查插件与 Cytoscape 版本是否兼容（插件商店标注适配版本）；确保网络稳定，重新尝试安装；手动下载插件 JAR 文件，通过「Apps -> Install App from File...」导入；若仍失败，升级 Cytoscape 至最新版本。

7. macOS 系统中 Cytoscape 启动后闪退

解决办法：确认 macOS 版本满足要求（10.15 及以上）；对于 M 系列芯片，下载适配 ARM 架构的版本；删除软件偏好设置文件（路径：～/Library/Preferences/org.cytoscape.Cytoscape.plist），重启软件。
