1 个小工具，一次性搞定流程图、质粒图谱和信号通路图（模版免费下载）

你是不是经常会做出一张，说不上美观又谈不上丑，但就是有点别扭的流程图：

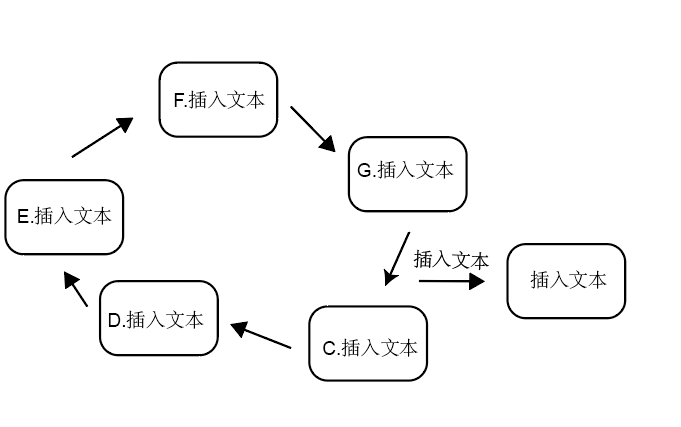

一张「别扭」的结果图

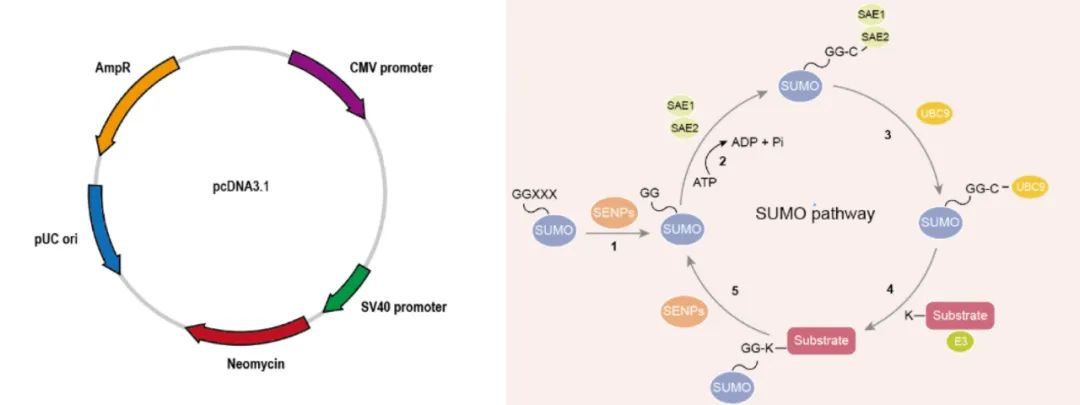

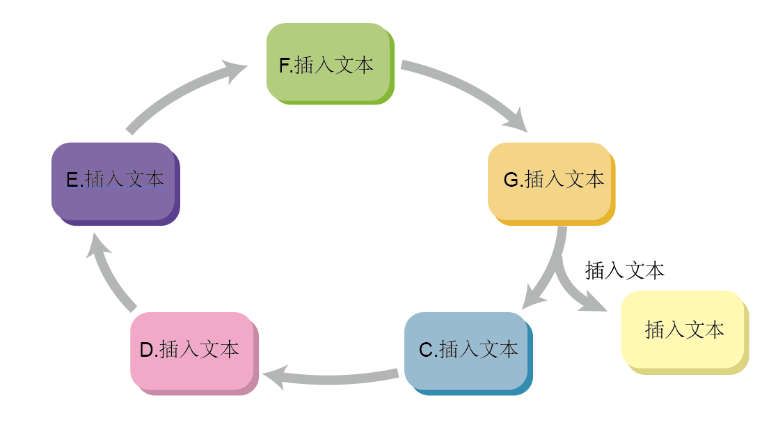

这个时候，仅需一个小工具，就可以把上面这样的流程图，变成下面这种导师就算不夸也不会挑刺的图：

让我们一起来学一下这个好用但被低估的工具 — 剪刀工具吧！只要掌握这一个工具，除了这种类型的流程图，质粒图谱和信号通路图也能轻松搞定！文末更有模版下载哦~

1. 流程图

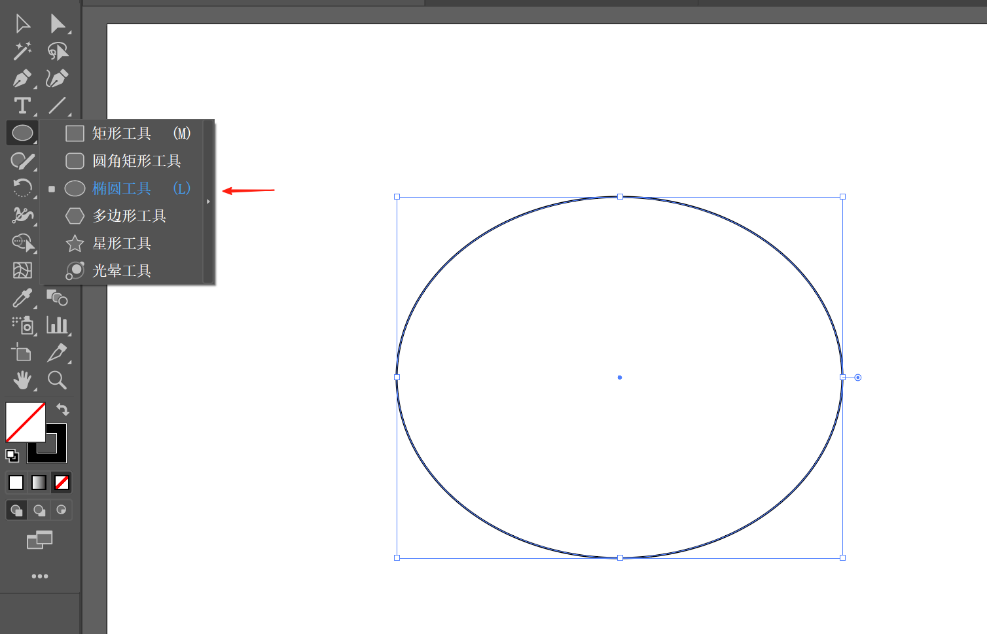

首先我们新建画布，画一个圆或者椭圆。（椭圆工具按住 shift 即可画出正圆！）

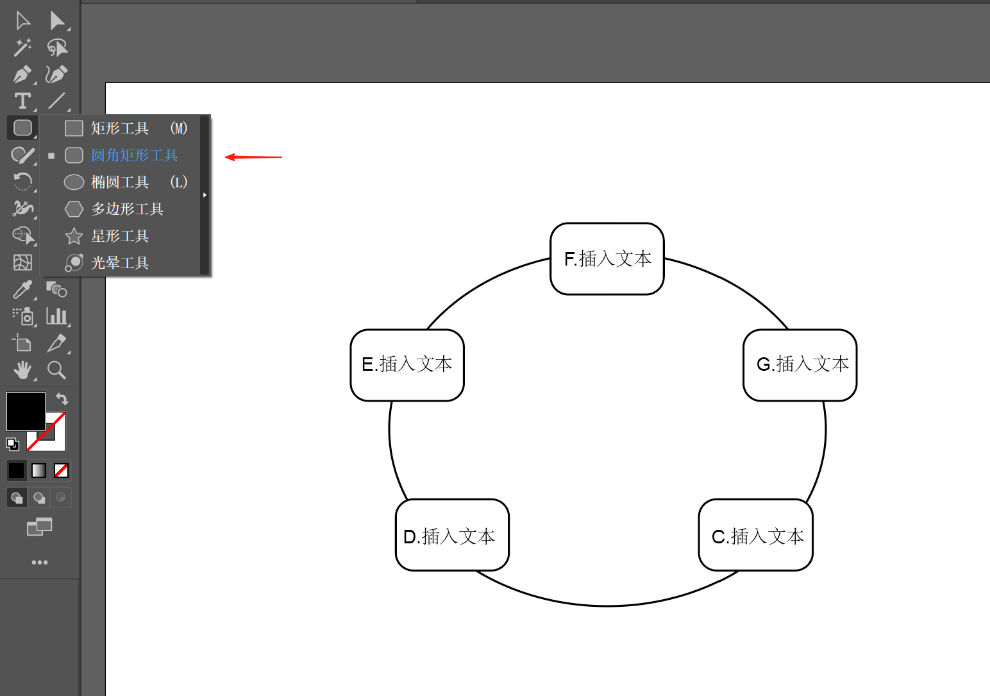

然后将我们流程图涉及的文本元素摆在这个圆合适的位置上，这里选的是圆角矩形。

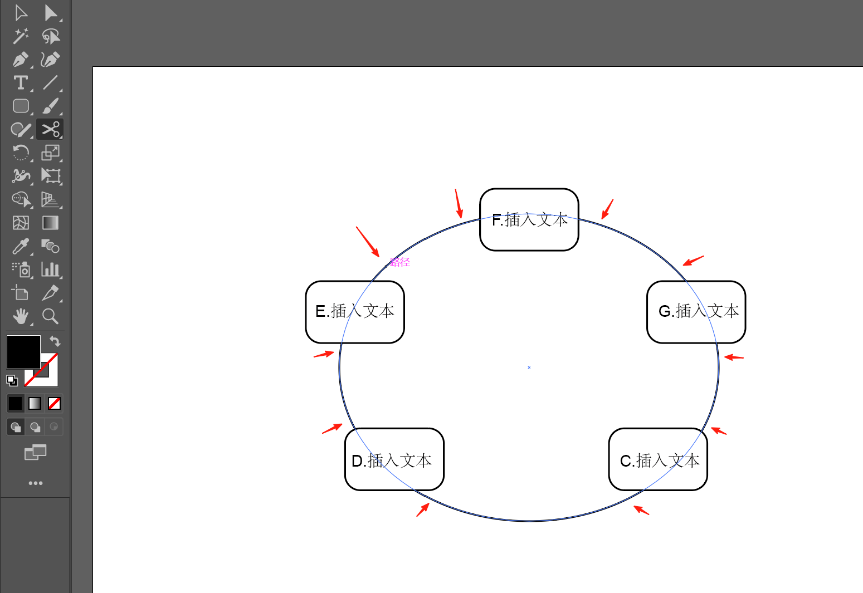

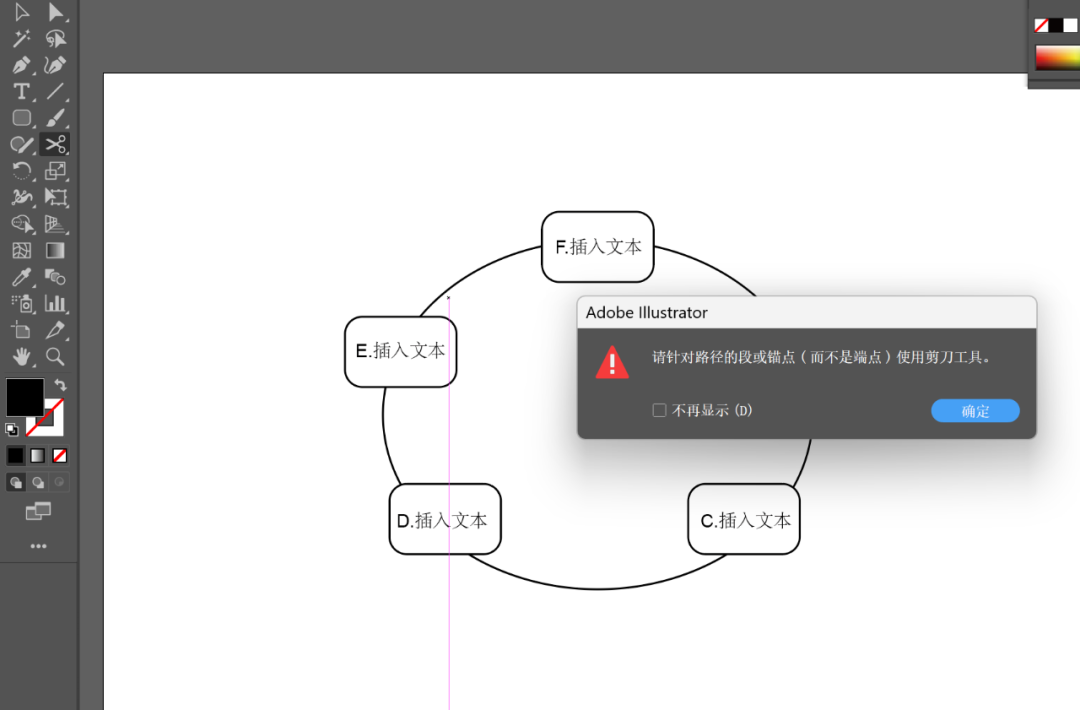

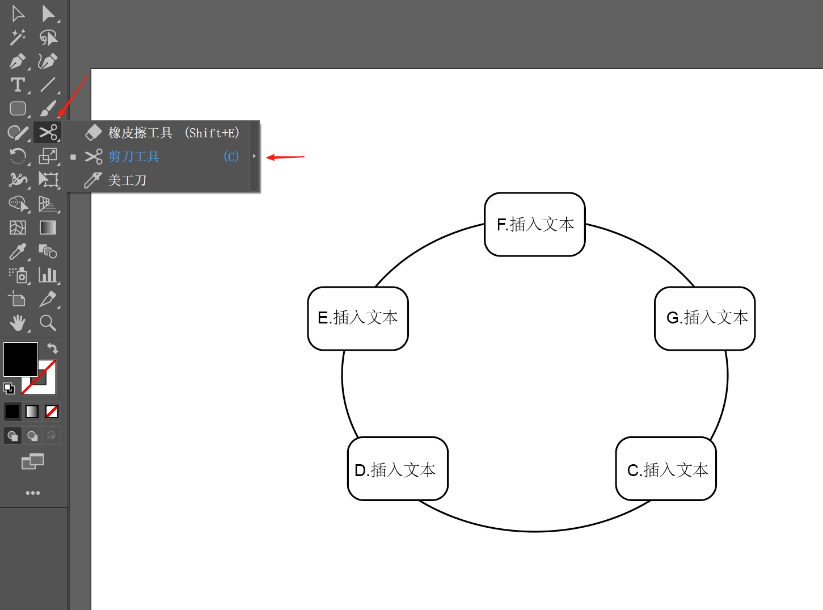

接着，拿出我们的剪刀，在文本框前后合适的位置剪一下：选中剪刀工具后，在图中用红色箭头指示的位置点一下即可。这里需要注意，一定要剪在圆形路径上。如果没有也没关系，嘻嘻，AI 会报错并且拒绝你的剪刀，直到你剪对位置。

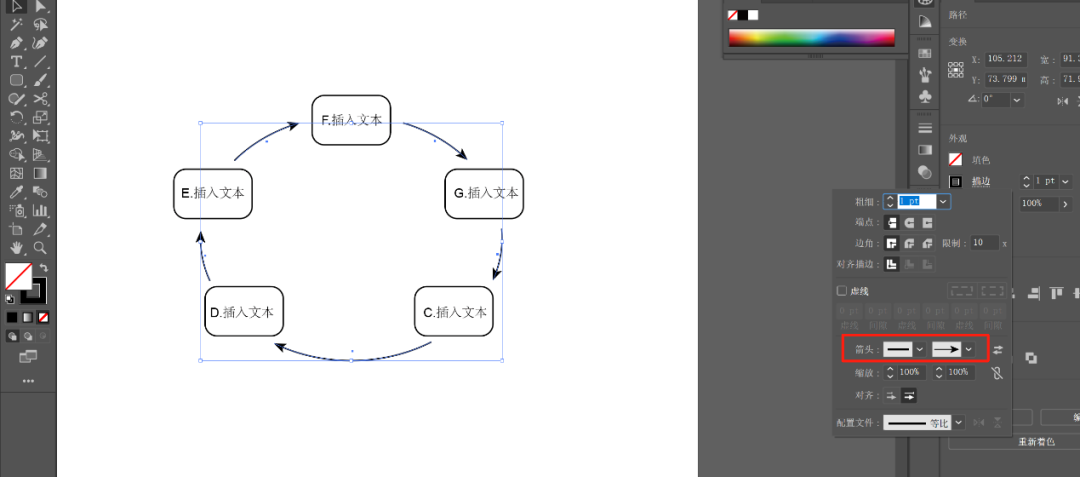

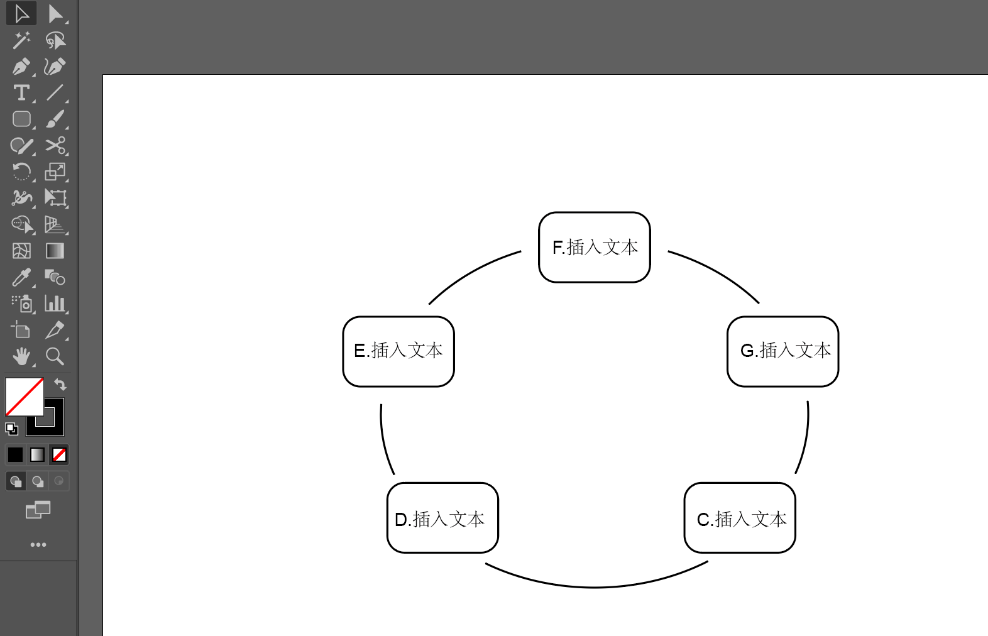

剪完以后，将多余的线段删除，给剩余的线段加上箭头，就完成了！

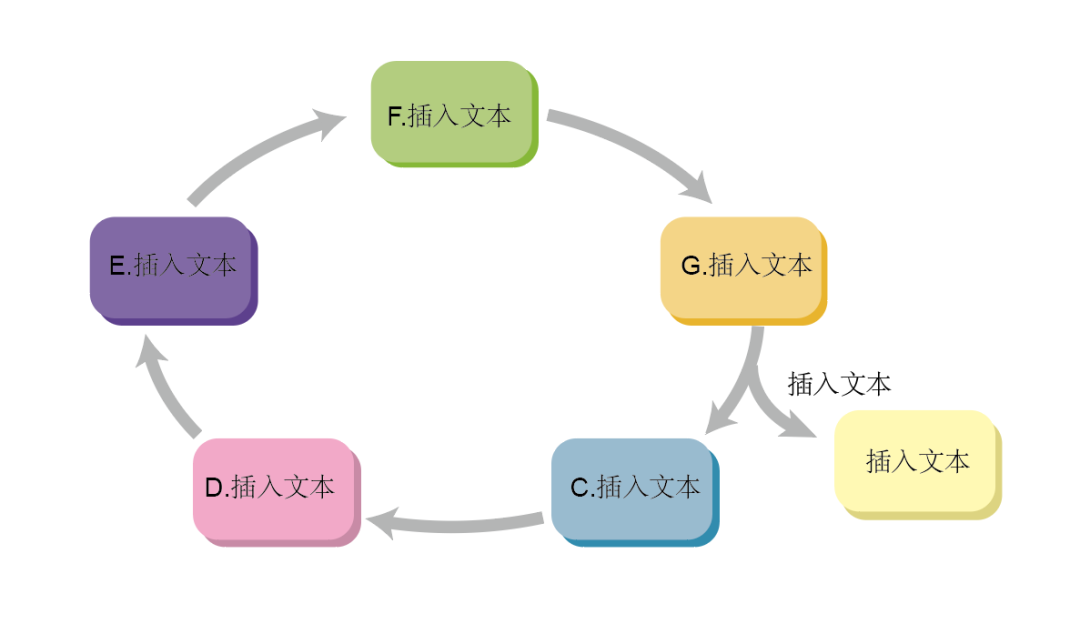

再加一点小细节，一个可以参加各类答辩的流程图就做好啦～

2. 信号通路图

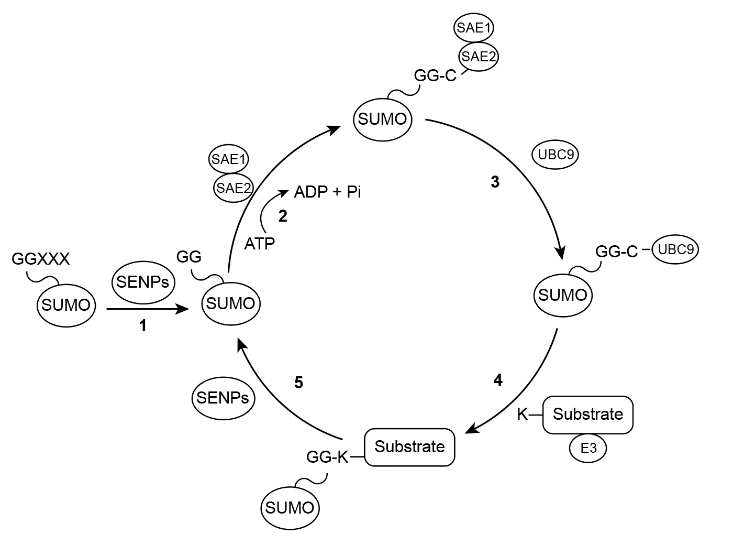

按照上面的方法，只需要把元素更换掉，就可以得到我们的信号通路图了。

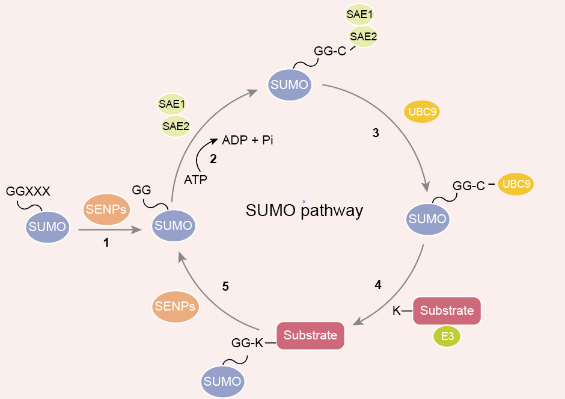

增添上一些小色彩之后，我们就得到了下面的图！不会配色也没关系，请关注后续课程内容，应有尽有～

3. 质粒图谱

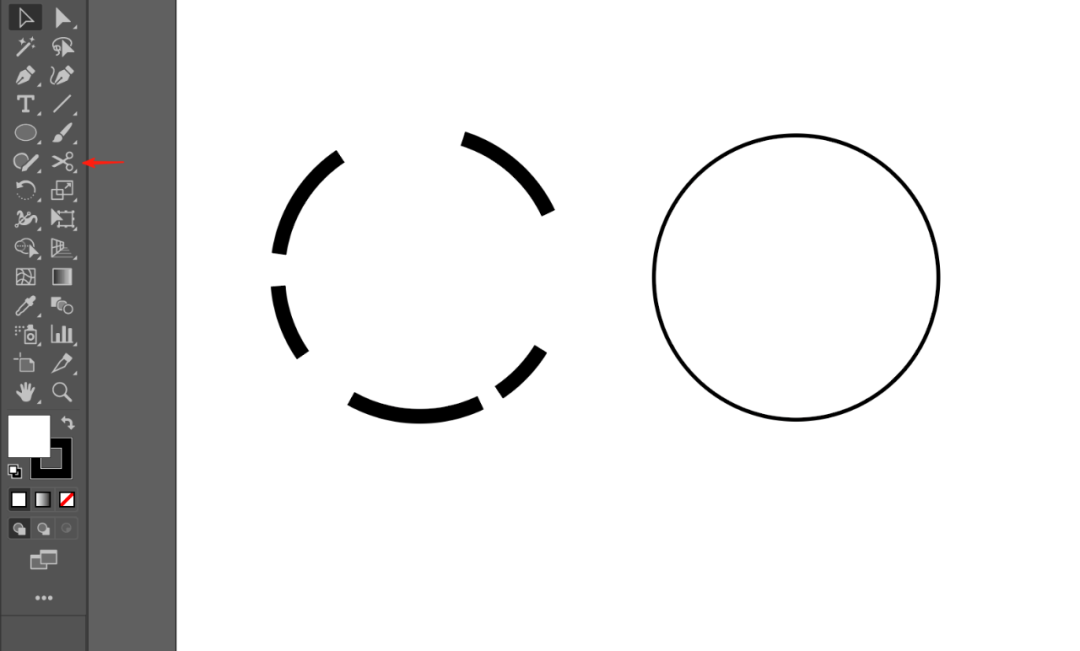

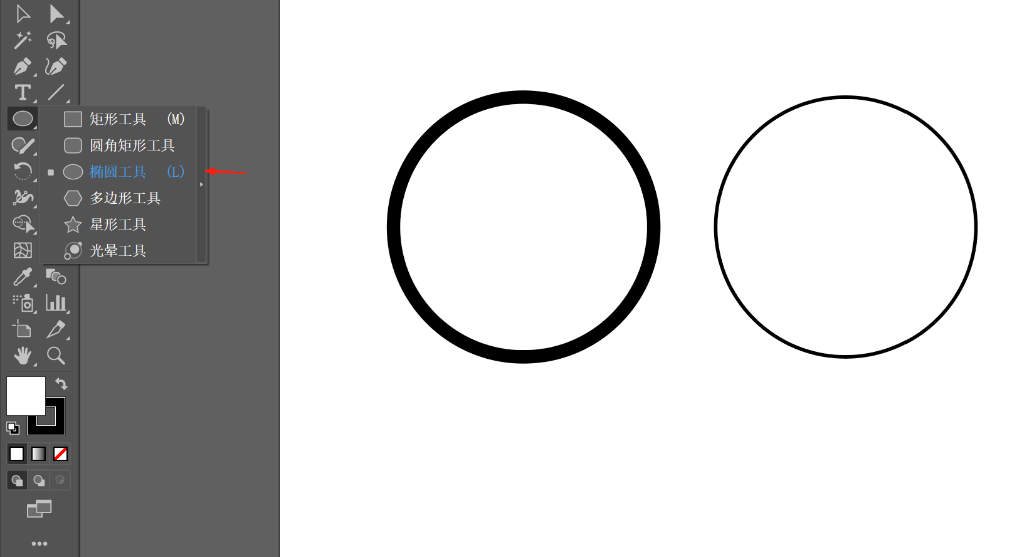

绘制质粒图谱稍微复杂一丢丢，也只是一丢丢，首先我们需要新建两个圆，一个描边为 2pt，一个描边为 8pt。

在 8pt 的圆上剪出需要保留的部分，来展现启动子及抗生素等信息。

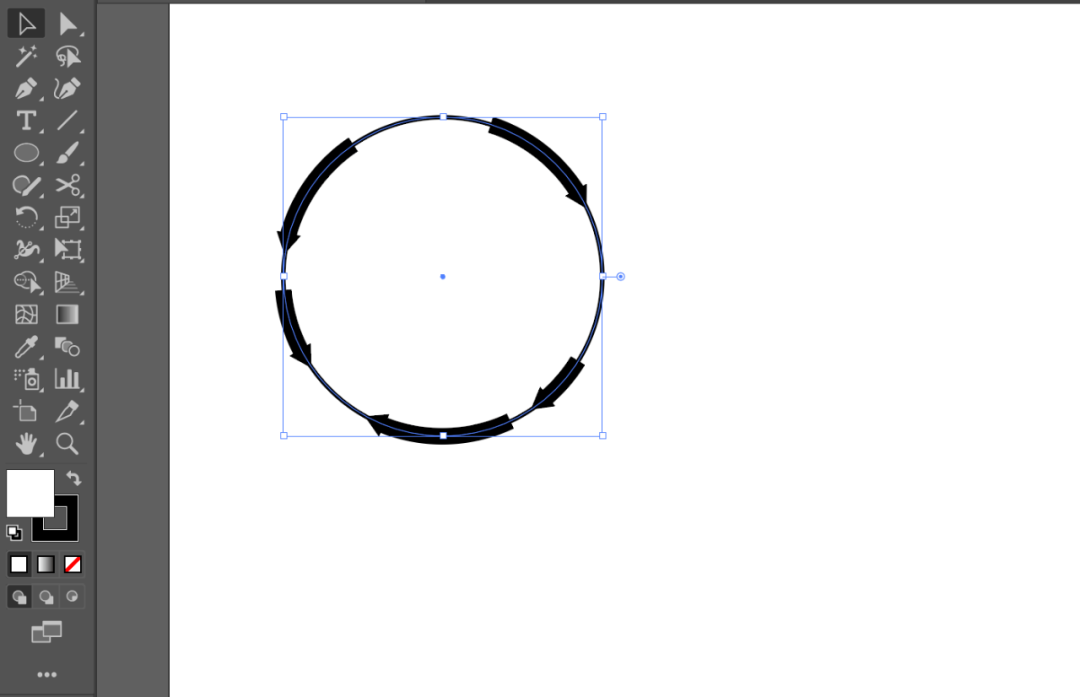

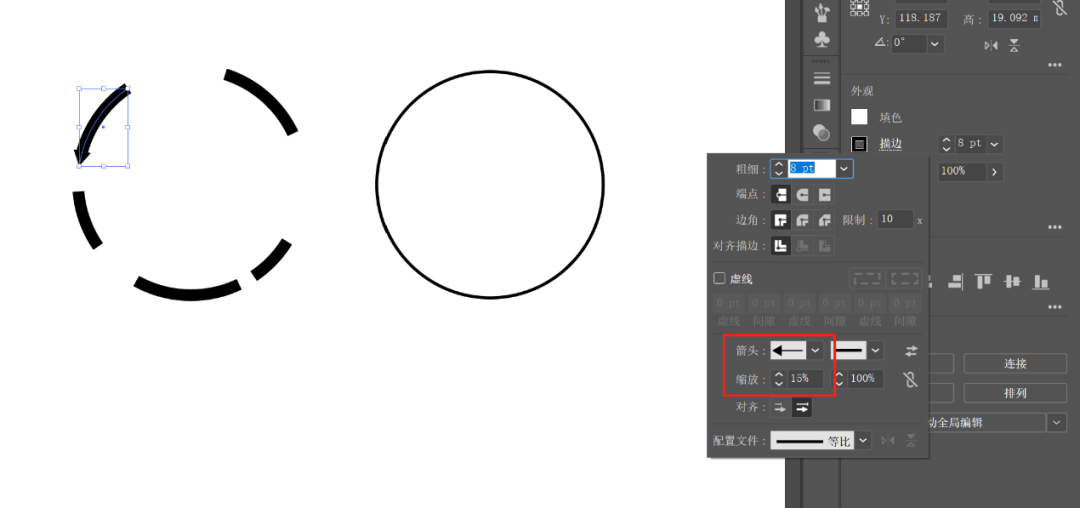

之后对每个线段进行箭头方向的选择，这里选的是 7 号箭头，缩放为 15%。

设置好每个线段之后，将 2pt 的圆与它中心对齐，并置于下方。

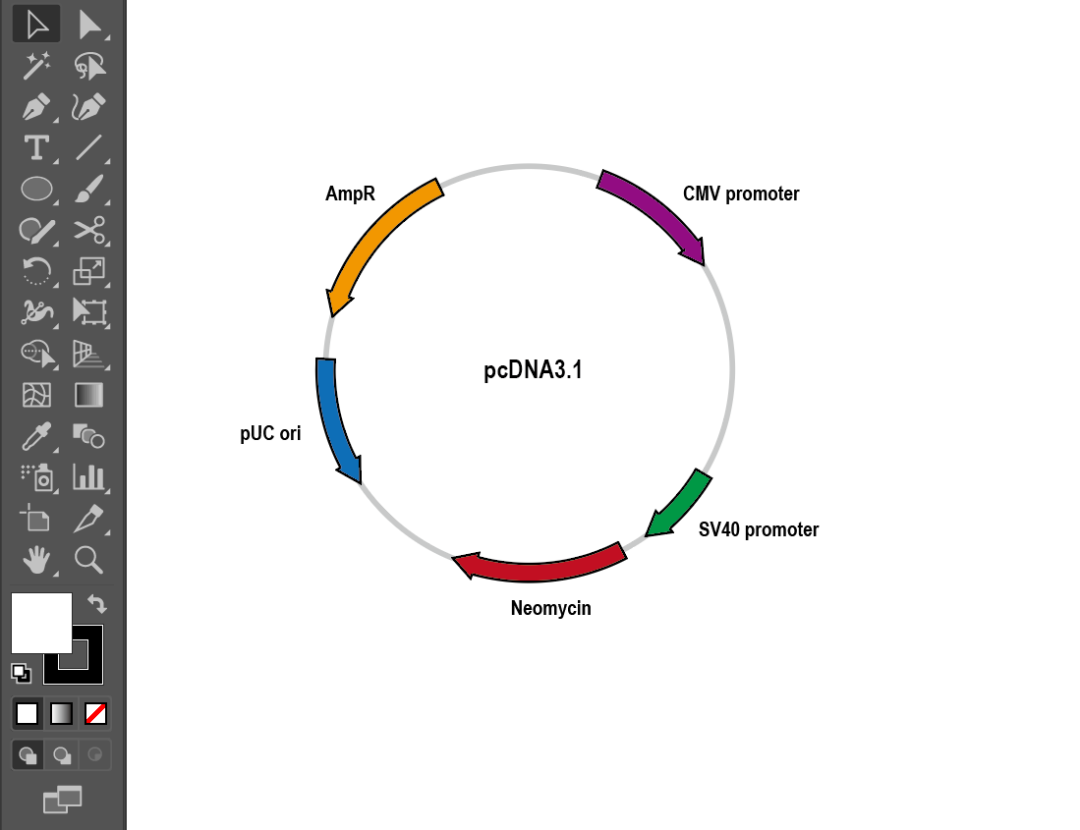

更改颜色，加上文字，质粒图谱就做好了～

现添加下方企微，发送「剪子工具」，即可获得以上所有类型图的模板~
