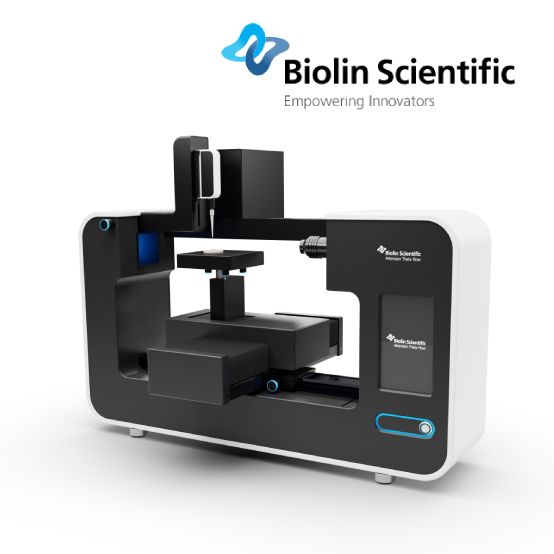

Theta Flex光学接触角3D形貌联用仪
Theta Flex光学接触角3D形貌联用仪是一款将3D表面粗糙度测量和接触角测量结合起来产品，可在样品的同一位置精确测量这两个参数。
• OneAttention软件自动计算粗糙度修正接触角和表面自由能
• 全自动测量仅需几秒钟，操作简单，自动运行和分析
• 区分各种涂层配方和表面改性对表面化学和粗糙度的影响
技术
润湿性通常由接触角测量来研究，接触角测量用理想表面上的杨氏方程（Young equation）来定义。表面自由能理论也基于用杨氏接触角（Young contact angle）来计算的假设。因此，表面被假设是化学均匀和平整光滑，然而，真实表面并非如此。表面粗糙度增强现有的润湿行为，并对粘附性产生影响。Theta Flex光学接触角测量仪结合3D形貌模块，可以定义杨氏接触角和表面自由能的测量，以及根据温泽尔理论（Wenzel theory）对粗糙表面经行测量。
|
|
|

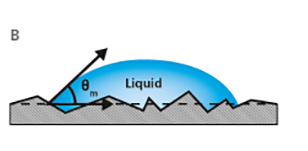

| 理想表面上的接触角，称为杨氏接触角（Young contact angle） | 真实表面上显示或测量的接触角 |
3D形貌模块是一种采用条纹投影相移技术的高分辨率三维形状采集系统。相移条纹照明图案依次投射到所研究的表面上，数码相机捕捉条纹图案，通过相移编码重建物体的三维形状，根据物体的三维形状计算出二维和三维粗糙度参数。

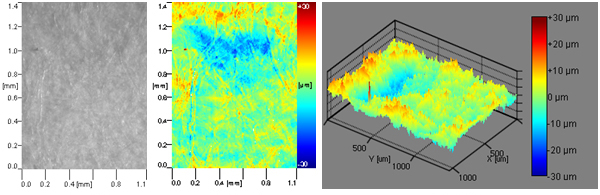

光学视图 2D视图 3D视图
产品参数
参数
| 方法名称 | 基于条纹投影相移原理 |
| XY像素大小 | 1.1 μm x 1.1 μm |
| Z方向测量范围 | 1 μm – 60 μm |
| 测样区域 | 1.41 mm x 1.06 mm (XY). (最大到： 4.2 mm x 4.2 mm) |
| 工作距离 | 18 mm |
| 样品尺寸上限 | 无限x 320 mm x 22 mm (L x W x H) |
| 成像选项 | 光学图像, 2D粗糙度图, 3 D粗糙度图 |
| 每次测量持续时间 | 5-30 s |
| 分析参数(ISO 4287, ISO 4288) | r (Wenzel 方程)；θc, 粗糙度修正接触角/Wenzel接触角；Sdr (%), Sa (μm), Sq (μm)；水平、垂直和 2D 线形区域的Ra, Rq,Rp, Rv, Rz, R10z |
| 波纹过滤 | 高斯高通滤波器（ISO 11562） |
| 样品要求/局限性 | 需要漫反射面 |
硬件
| 尺寸 | 17 cm x 16.5 cm x 11.5 cm |
| 重量 | 2.6 kg |
| 电压 | 100~240 VAC |
| 频率 | 50-60 Hz |
系统要求
| 计算机 | 2G处理器，4G内存，500G硬盘，1920x1080分辨率显示器，1个USB3.0端口 |
| 要求配置 | XYZ全自动样品台 |
