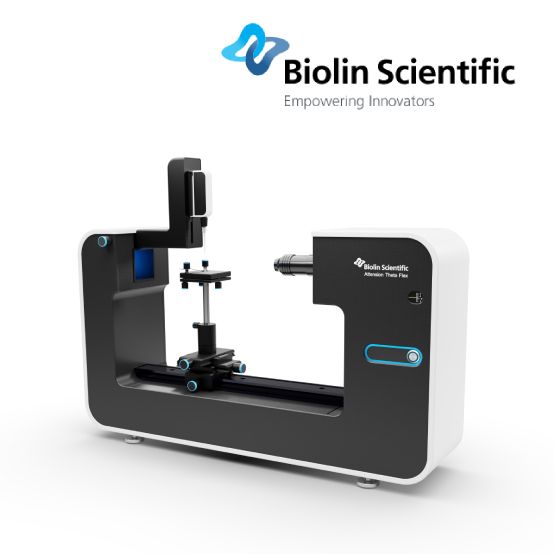

Biolin光学接触角测量仪(水滴角测量仪)Theta Fl

Theta Flex光学接触角测量仪

Theta Flex是高端的光学接触角测量仪，具有所有测量功能。它可以实现全自动化并操作简单，使其可以胜任最具挑战性的工业和科研应用。

Theta Flex接触角测量仪在2020年“红点产品设计大奖”中凭借其突破性的设计赢得了年度“红点最佳设计奖”（Red Dot: Best of the Best），红点最佳设计奖讲究创新设计的ji致，是红点产品设计大奖的顶ji奖项。

完整的测量功能

• 静态接触角

• 动态接触角

• 滚动角

• 表面自由能

• 表面张力

• 界面张力

• 批处理接触角

• 粗糙度修正接触角

• 界面流变（粘弹性）

• 高压和高温测量

• 单纤维接触角



功能齐全

软件包含所有的测量功能。模块化设计使所有的应用均可用一台仪器来完成，仪器可根据您的需要进行定制。



结果可靠

高端成像技术和先进的分析算法可以精确地检测分析接触角和表面自由能。粗糙度对润湿性的影响可以用独特的3D形貌模块来测量。



快速和重复性

从加载测量到执行测量和分析数据的所有步骤都可以自动化。可抛弃型滴液头可避免交叉污染，无需清洁，节省时间。



Theta Flex可选附件：

3D 形貌模块：可自动测量样品粗糙度和接触角，并得到粗糙度修正接触角，研究粗糙度对润湿性的影响。

高压腔：可在400 bar压力和200 ℃温度下进行测试。专为提高采收率和超临界流体方面的应用而设计。

振荡液滴模块：可以自动测量界面膨胀粘弹性，进行界面流变研究，适用于气-液界面和液-液界面。

整机倾斜框架：用于自动测量动态接触角（前进角、后退角）和滚动角。

自动皮升滴液器：用于非常小面积样品的接触角测量和喷墨应用，可自动分配皮升级液滴。

温控单元：控制环境温度，用于接触角和表界面张力测试，多种温控单元可选。



产品参数

可用测试	静态接触角、动态接触角（自动）、表面/界面张力、粗糙度修正接触角、界面流变、表面自由能：Zisman Plot, OWRK/Extended Fowkes, van Oss Acid-Base, Wu, Neumann’s Equation of State, Schultz 1 and 2
可用测试方法	座滴法、批处理座滴法、捕泡法、悬滴法、倒置悬滴法、半月面法、动态接触角（自动）、振荡液滴法、3D形貌法、高压

硬件

测试范围(°, mN/m)	0~180, 0.01~2000
精度(°, mN/m)	±0.1, ±0.01
分辨率(像素)	1984*1264
测试速度(fps)	3009
相机,光源	USB3.0变焦数码相机,高功率单色LED
视野(对角线, mm)	1.44~32.3
仪器尺寸(基本框架mm)，重量（Kg）	L 763 * W 230*H 435， 26
供应电源(vac),频率(Hz)	90~264, 47~440

液滴形状拟合方法

液滴形状拟合方法

Young-Laplace (CA, ST/IT, M)、Bashforth-Adams (ST/IT)、Circular (CA)、Polynomial (CA, M)

软件及系统要求

所提供软件	OneAttension
推荐系统配置	2 GHz处理器、4 GB内存、500 GB硬盘驱动器、1920 x 1080分辨率显示器、1个USB 3.0端口
操作系统要求	Windows 7, 8或10 (32或64 位)
