BioSemi 32/64/128/256道脑电仪及事件相关

BIOSEMI ActiveTwo 系统是为科研设计的高分辨率生物电测量系统。系统是从广受好评的ActiveOne 升级而来，是率先将活性电极技术使用在商用系统上的产品。Biosemi HeadCap 脑电帽系统使您的实验准备工作更快速，无需头部皮肤处理即可获得可靠的信号。直流电池供电和光纤传输保证了信号纯净，适用于脑电、心电、肌电、眼电的测量。软件适配于WIN 和MAC 系统，并可图形化编程。拥有全套的附加传感器（呼吸、体温、皮电、脉搏、反应开关、麦克风、光感传感器）等，兼容MEG/MCG 系统。

系 统 构 成 图 :

   光纤  USB
活性电极、脑电帽        A/D 转换盒                         USB 数据接收器               台式电脑/ 笔记本
                                                           光纤

       充电器                 电池盒      HEAD BOX            模拟输入盒                                   软件

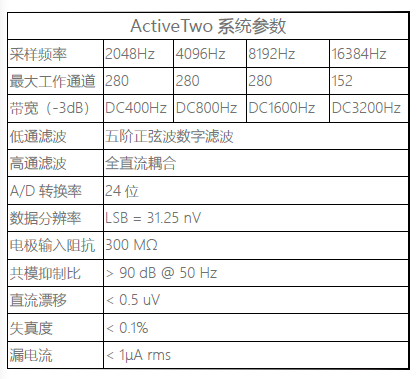

ActiveTwo 系统特性与优势
• 脑电帽使用便捷
• 采用活性电极技术，包含前置放大电路，头部皮肤无需特别处理，即可获得可靠的测量结果
• 24 位模数转换，保证无失码
• 采用光纤数字传输
• 兼容高密度心电、肌电测量
• 高信噪比和线性的测量
• 直流供电，信号纯净，方便携带
• 内建4Mbit 缓存
• 提供37PIN 接口，支持TTL 触发
• 兼容BESA、Brainvoyager QX、Sourcesignal EMSE Suit 等后期可视化、溯源分析软件



ActiveTwo 主机系统

● AD-Box 数模转换盒

数模转换盒是一台结构紧凑、低功耗，并与电气隔离的前端。可支持多达256个传感器信号的24 位数字化。Sigma-Delta 转换提供卓越的线性和动态范围。可定制/ 升级通道数：8-256 通道。或选配Daisy-chain 菊链选项，链接最多4 台AD-Box（对应4 个被试者），同时采集总计608 通道数据。
• 用户可选每通道高达16KHz 采样率（总数据流可达1.5MB/ 秒）。
• 电池供电模式使活性电极获得最佳抗干扰和安全保障。
• 低功耗，电池支持256 通道持续采集5 小时，8 通道160 小时。
• 全直流操作，输入范围大，有相当于交流设计同样的输入范围。

● AIB-Analog Input Box 模拟输入盒

模拟输入盒能够在设备与外部电气隔离状态下，记录其他设备的附加模拟信号。它最多可获取32 通道数据，与AD-Box 获取的256 通道数据合计为288 通道，可存储在同一个BDF 文件中。通用高阻抗输入静态保护；可用电源或电池供电；完全与AD-Box 同步的2000Hz/ 通道采样率；光纤传输，提供最佳抗干扰和安全保障。

● HeadBox

它可以连接多达32 个TouchProof 活性电极，是一个将电极连接到ADBOX的转接盒。
输入：32 x TouchProof 连接口，1 x CMS/DRL DIN4 连接口。
输出：1 x 68 极细节距连接口（母）
包括：1 x 68 极公对公扁平排线（1 米）

● USB2 Receiver 数据接收器

USB2 数据接收器接收AD-Box 输出的数据。此外，它包含独立的16 通道触发的输入/ 输出端口。可设置一个额外的独立于Biosemi 采集软件的触发输出信号。
• 支持完全的USB2 端口供电（无需额外的适配器）
• 37 针Sub-D 连接口，提供16 个输入/ 输出触发选项
• 触发输入与AD-Box、电极、被试者之间电气隔离

● ActiView 采集软件

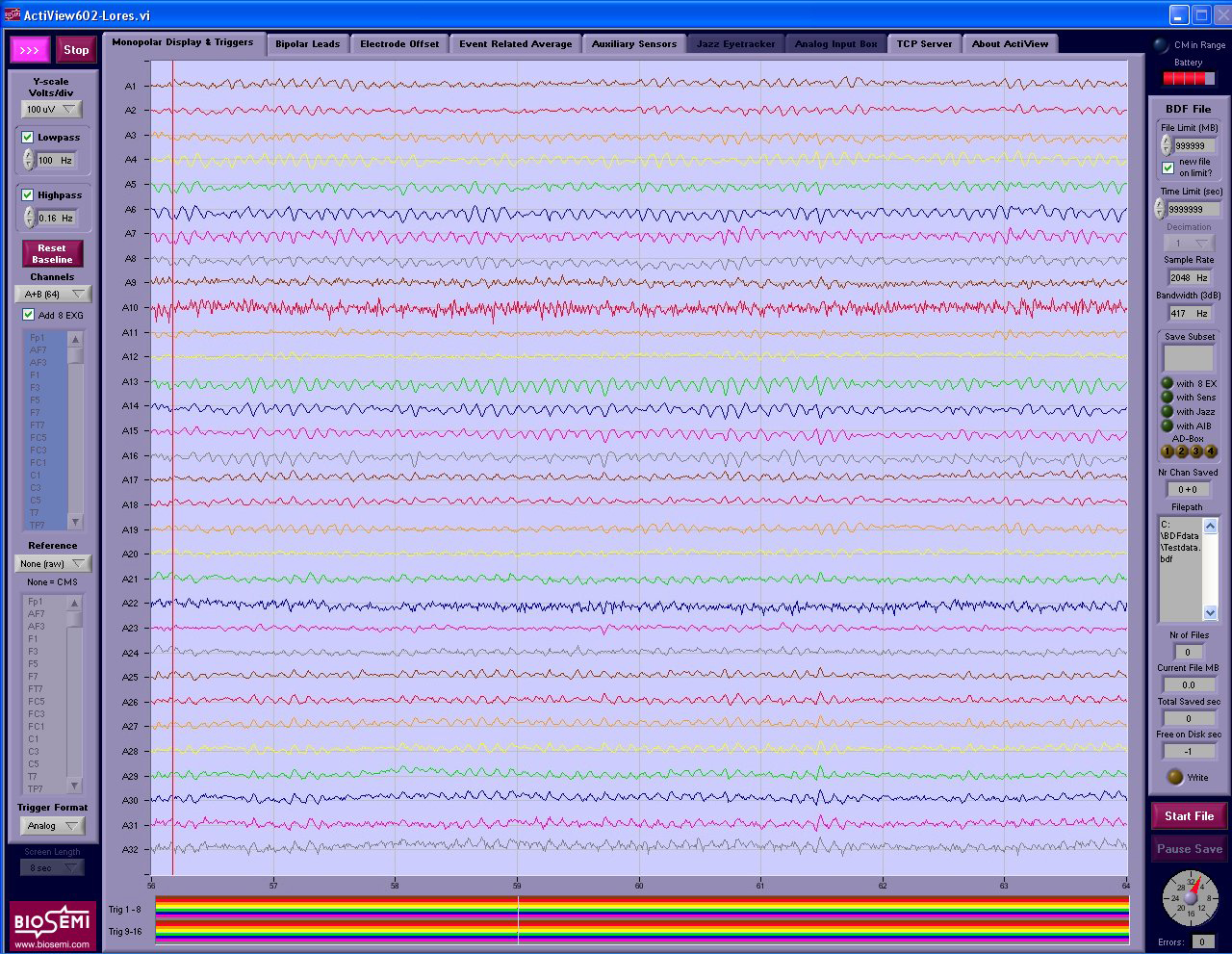

所有的Biosemi 系统都已配置了基于LabVIEW 的ActiView 采集软件，标准软件可以进行基本的操作，比如：数据采集、屏幕显示、坐标轴调整、滤波选项、以BDF 格式保存数据文件、网络共享等等。软件可用于获取脑电、心电、肌电信号，以及来自其他传感器的数据，如：模拟输入盒(AIB)、USB2 接收器的数字触发信号和连接到AD-box 的额外传感器（呼吸，GSR，体温，测力计，体积描记)。ActiView 是基于LabVIEW 编写的免费开源程序，用户如希望自己编写和扩展软件功能，可以获取到源代码，也可委托原厂对功能进行定制开发。

ActiveTwo EEG/ERP 脑电系统

ActiveTwo 相对以往的EEG 脑电采集系统，采用多种技术使得整个系统体积更小，高保真的信号采集保证更低的噪音。技术的进步使我们能够增加更多的通道、更高的数字分辨率，更广的输入范围以及更高的采样率，但仪器大小尺寸和功耗却没有增加。脑电帽的体积小巧且轻便，同时可以得到优质的信号。

● Pin-Type Active-electrodes 有源凸面活性电极

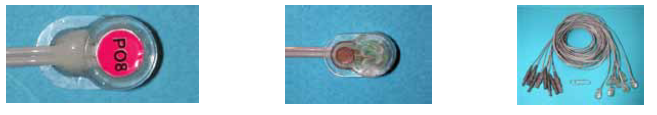

有源凸面活性电极仅用于BioSemi HeadCap 脑电帽配合使用，电极设计为前置放大并与氯化银电极集成，保证了低噪音、最小偏移电位和优异的直流稳定性( 低漂移)。有源活性电极具有极低的输出阻抗，并消除了与干扰源之间的电容耦合问题。一套标准组件由16 或32 导电极组成，长度140cm（可定制）。电极可直接在水或酒精中浸泡，便于清洗和消毒。电极使用防水的编号贴纸，用于通道识别。有源凸面活性电极多种规格可选：16 或32 导联/ 束；国际通用的10/20 或ABC（BIOSEMI 自定义）排布的点位标签；以及线束中是否附带CMS/DRL 参考电极。

● HeadCap 脑电帽

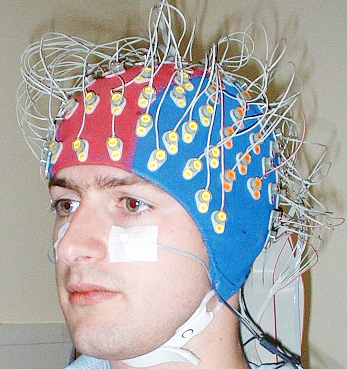

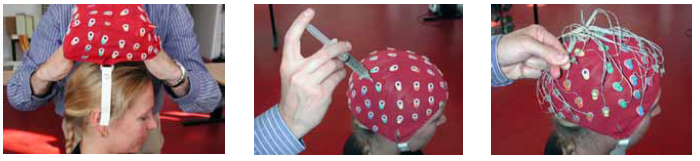

使用Biosemi 脑电帽测量EEG 信号，将把我们带入到一个全新的概念中，得益于脑电帽与活性电极的分离式设计，完全可以凭自己的喜好来改变电极固定位置。EEG 实验不再繁琐，30 分钟内完成128 导脑电设置成为可能。而事后的清理工作也变得更加快捷便利。当然，我们也有16、32、64、128、160、256 导脑电帽以及适合从幼儿到成人的十多种大小规格可供选择。电极排列方式可选国际通用的10/20 或ABC（BIOSEMI 自定义）。

● 分析软件
BESA （Brain Electrical Source Analysis）是EEG 与MEG 研究领域应用广泛的源分析与双极定位软件。EMSE 认知神经科学领域，EMSE 是功能强大的测量和4D 可视化脑动态软件。EEGLAB 最常用的脑电信号处理软件，已被广泛地使用在认知科学领域。

ActiveTwo ECG 心电系统

● Active BSPM Carbon strips 条状活性碳电极
• 碳电极片和碳电极丝，100% 保证了X 射线下的隐形能力。
• 前置放大器集成在条状电极末端，消除了在条状电极和AD-Box 之间的干扰。
• 条状电极长170cm，提供8 个（45mm 中心距）或12 个（30mm 中心距）电极。
• AD-Box 可处理多达8 条“type-12”或12 条“type-8”，共192 个躯干电极，加3 个末端电极(195 通道)
● 条状电极的快速应用
• 准备：为电极黏贴胶圈和填充凝胶
• 应用：将条状电极贴到被试者躯干
• 清洁：取下胶圈，并用肥皂水清洗去除凝胶

● Flat-Type Active-electrodes TouchProof 扁平活性电极
TouchProof 扁平活性电极（11mm 宽、17mm 长、4.5mm 高），是专为贴合身体表面而设计的。其形状是所有EMG 和ECG 测量的理想选择，也适用于一些不方便佩戴脑电帽的EEG 实验，如睡眠研究。该电极具有氯化银托盘（直径4mm），保证了低噪音、最小偏移电位和优异的直流稳定性( 低漂移)。电极导线长150cm（可定制）。电极可直接在水或酒精中浸泡，便于清洗和消毒。电极使用防水的编号贴纸，用于通道识别。将电极贴到皮肤上的两种方式：使用带粘性的电极凝胶或使用双面胶胶盘。

Cardioscape-Surface 是一套完整的BSPM 采集和分析软件包


ActiveTwo EMG Array 肌电矩阵系统



EMG 信号测量是通过高密度镀金电极矩阵以干电极方式压在皮肤上所得。不使用电极凝胶，因为电极密集容易短路。由于电极矩阵只是简单地压在皮肤上，会有非常高的电极阻抗（1MOhm）。但Biosemi 高品质电池供电前端仍然保证了优秀的信号质量（噪音小于10uVpp）。电极矩阵以无创性替代了侵入性方法。并可获得更多肌电图额外信息。
• 130 通道阵列，电极间距5 毫米
• 特殊镀金电极尖端，无需电极凝胶即可操作
• 独特的无创肌电图测量
• 多电极阵列比传统的EMG 电极提供更多的数据
• MyoLab 应用软件

其他信号采集
ActiveTwo 主机系统还可以根据用户需求定制相应的模块，直接利用AD-Box 的连接端口即可，可设定为：呼吸波/ 皮电/ 温度/ 脉搏/ 声音脑干反应接口；以及Ergo 接口（通用模拟输入），对应：麦克风、光电传感器、响应开关、力传感器。
● 呼吸绑带：用于采集睡眠感知的呼吸绑带，采用压电晶体将胸式/ 腹式呼吸转换为清晰可靠的呼吸波形信号。
● 皮电传感器 GSR：采用“锁定检测”，刺激电流低至1uA。低电流和同步振荡器确保生物电势测量（ECG、EEG、EMG） 不会受到GSR 振荡器信号干扰。
● 光检测传感器：此光敏二极管传感器可与EEG 配合使用，测量视觉刺激。用于校验刺激装置的时间精度。
● 体积描记（脉搏）：使用红外光电传感器来检测组织血容量的变化。附带规格选项：/F 指夹式；/P 尼龙搭扣；/E 耳夹式
● 力传感器：它是一个无电缆干扰与温度漂移的应变片传感器。用于手指压力的精确测量。
● 声音脑干反应 ABR：有源ABR 电极组，在100Hz 到3.3 kHz 的频宽内噪音仅为2uVpp。
● 温度传感器：用于皮肤表面温度测量的传感器。
