空调换热器、蒸发器超声波清洗机

应用范围

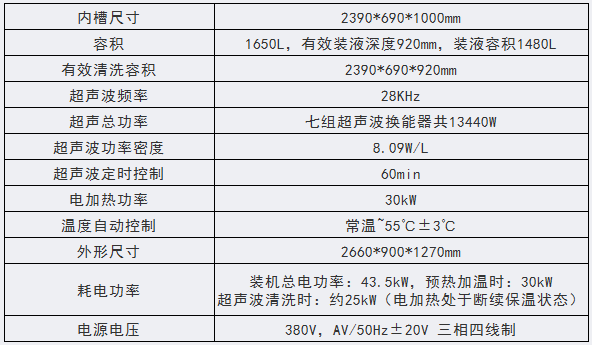

产品参数





功能及特点

1、铁道行业客车空调换热器、蒸发器专用超声波清洗机是为铁路客车空调机组各种型号、规格的换热器、蒸发器专门设计的超声波清洗机型。不锈钢清洗槽内两端侧板上部焊有双排导向板和清洗筐定位V形托架，换热器、蒸发器侧卧式装载在清洗框架内，通过V形定位件悬挂在清洗槽内进行超声波清洗。可以同时清洗两排换热器或者蒸发器，后排进行超声波清洗，前排作为预洗。

槽体外壁中部四周加焊加强筋，槽体左右板上部开有溢水口，多余的清洗液和液面浮污可以通过溢水口排出。槽内清洗液可通过右槽底的两个排水口和大流量球阀排放。清洗槽后上部设置有进水口，软管连接市水水源补充槽内清洗液。七组侧震式超声波换能器固定安装在清洗槽后外槽壁上，高频电缆从槽体下部引出并连接到电控柜超声波发生器高频插座。清洗机配置高压、大流量水泵和高压水枪可对工件进行辅助高压冲洗。

2、整机组成部分及结构：

整机由不锈钢清洗槽主体、七组超声波换能器、七套QBG超声波发生器、电加热、温度自动控制系统、高压水泵、水枪冲洗装置、分体式电控柜、不锈钢门板、不锈钢型材机架、蒸发器、换热器清洗框九大部分组成。

3、VGT数字化大功率超声波核心技术

超声波系统工作在换能器谐振频率点上而且是换能器容抗性负载串联谐振状态，高频率的超高电压、大电流、大功率的不利条件下，因此，对电原理、器件要求较为苛刻。



     QBG数字化大功率超声波核心技术（详见专文介绍），采用软开关移相全桥高频开关逆变电源全新的电原理和功率转换方式，使用美国著名IR公司近年来最新高速型IGBT电力电子大功率器件和先进的控制IC，具有谐振频率稳定、软启动、功率耐量大、可靠性高、过电流自动保护、超声功率比旧式超声电路增强30%以上，电能转换效率高，谐振频率调节简便易行，输出功率无级可调、定时控制、模块化集成，便于更换维修、体积大大减小等一系列旧式超声波发生器不可比拟的优点。
