企业认证
Weak Temperature-sensitive Gelatin Methacryloyl
EFL货号EFL-GM-WT001
15月
-20°C
30⁺盒
上海睿安生物19121878899
50g/瓶
EFL货号EFL-GM-WT001低温敏甲基丙烯酰化明胶(低温敏GelMA)19121878899上海睿安生物EFL独家总代理
低温敏甲基丙烯酰化明胶(低温敏GelMA)；Weak Temperature-sensitive Gelatin Methacryloyl；
EFL-GM-WT001
本材料包括低温敏甲基丙烯酰化明胶，赠送光引发剂LAP。
应用于生物3D打印、微流控微球制备、微针制备、细胞培养等。
本品仅限于科研用途，请勿用于人体。
甲基丙烯酰化明胶(Gelatin Methacryloyl，GelMA)为烯烃双键改性明胶，其可通过紫外及可见光在光引发剂作用下迅速固化成胶，具有良好的生物相容性和成形性，已广泛应用于细胞3D培养、组织工程、生物3D打印等领域。
GelMA继承了明胶优异生物性能的同时也拥有较强的温敏凝胶特性，其溶液在加热状态下为液态，常温(25℃)放置形成冻胶，此特性在较低浓度(5%w/v)下便已非常明显。因此，当GelMA应用于一些有溶液流动性和高浓度需求的场景时(如微球和微针制备)，需要始终保持加热状态，不利于操作。
为了解决上述问题，EFL研发了全新的低温敏GelMA产品(EFL-GM-WT001)。该材料在常温(25℃)条件下不会形成冻胶(浓度可达20~30% w/v)，具有良好的流动性。低温敏GelMA在使用时无需维持较高的温度，其在光固化3D打印、微针制备和微流控微球制备等应用方向具有独特优势。

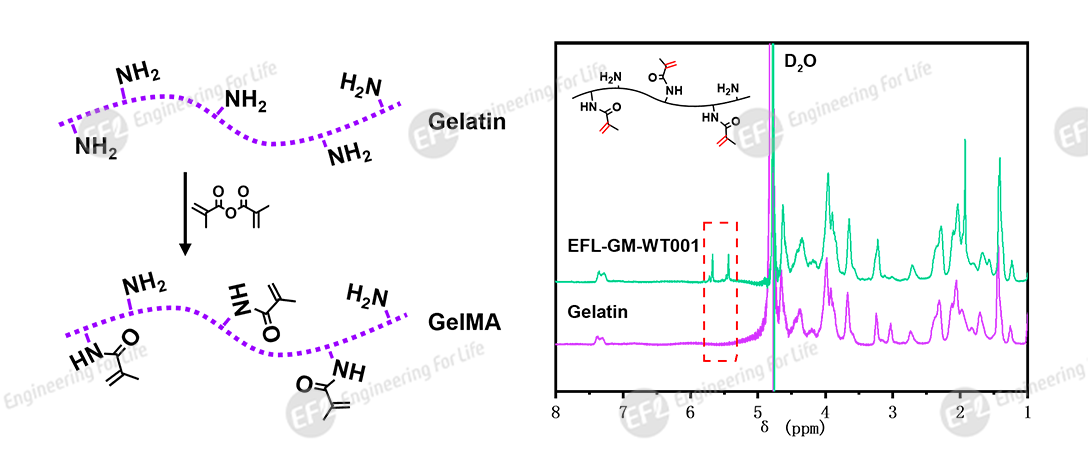

图1. 合成反应原理及核磁氢谱

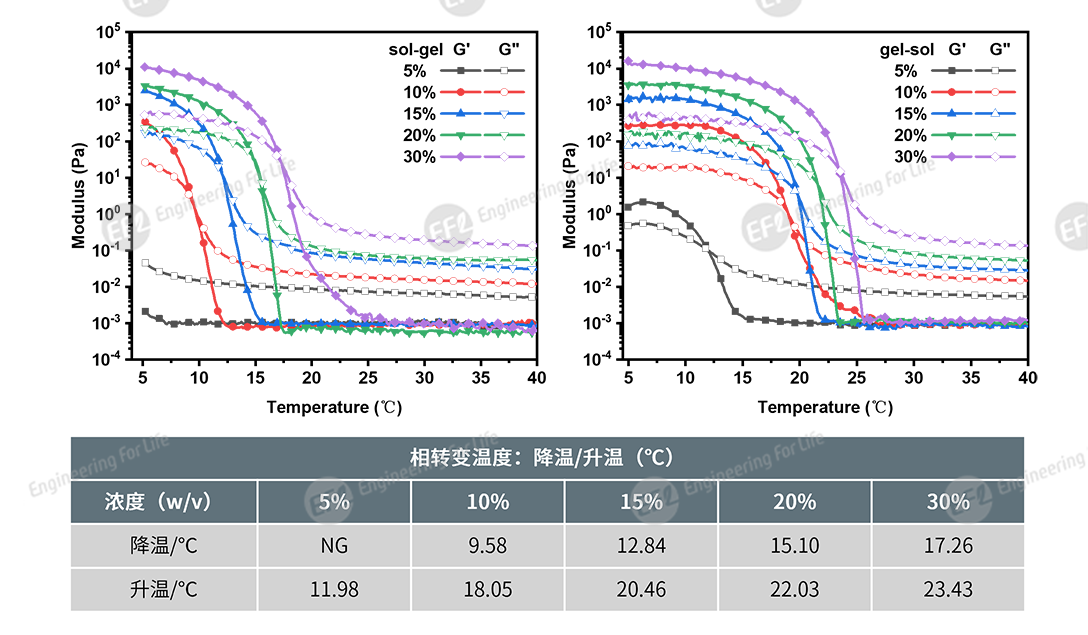

图2. 降/升温相转变温度（振荡温度扫描：40℃→5℃→40℃，5℃/min，应变1%，角速率2rad/s）（表格中，NG=No gelation）

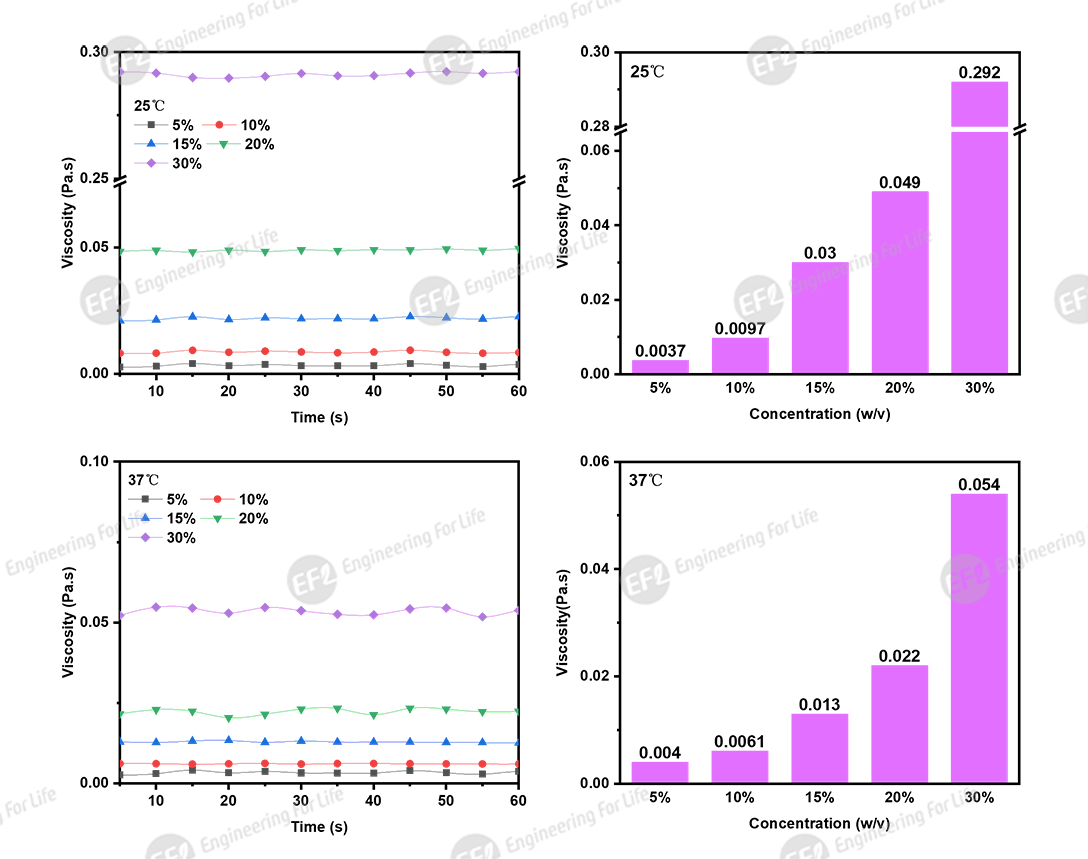

图3. 黏度（剪切速率：10s-1，25℃和37℃）

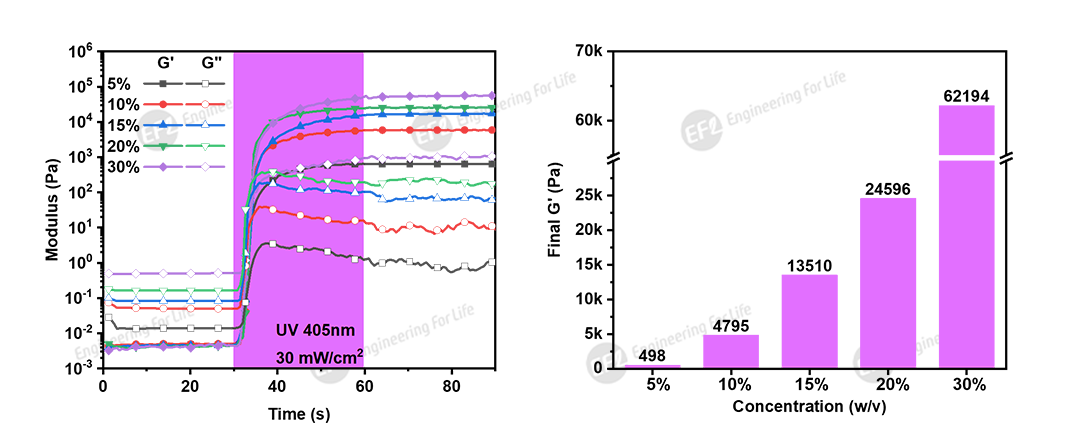

图4.光固化过程及最终凝胶储能模量(振荡时间扫描:应变1%，角速率5rad/s；光源:405nm，30mW/cm²，30s)

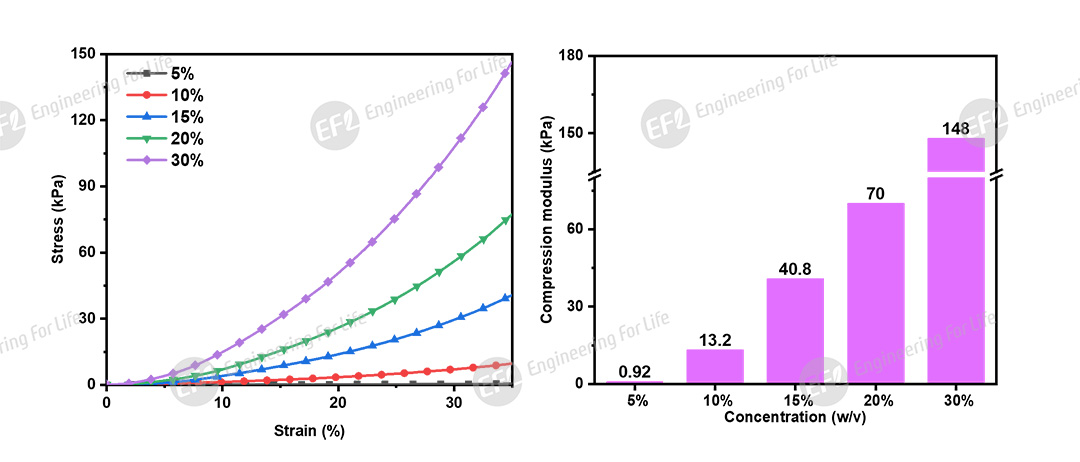

图5. 应力-应变曲线和压缩模量(光源:405nm，30mW/cm²，30s)

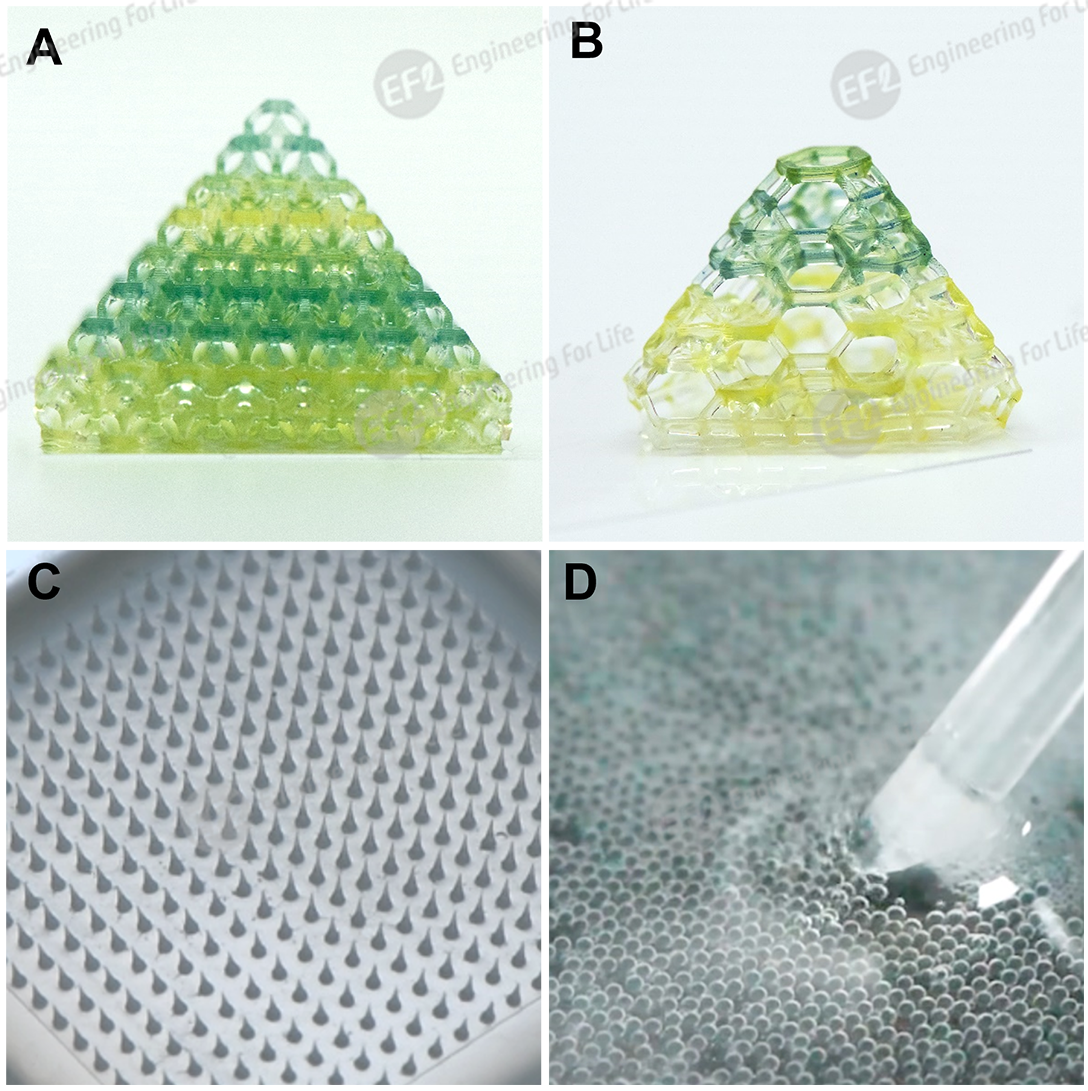

图6.(A,B)利用光固化生物3D打印机(EFL-BP-8601系列)打印的水凝胶晶格结构；(C)利用微针模具(EFL-MMN-600)制备的水凝胶微针;(D)利用单分散微球制造仪(EFL-MS1000)制备的水凝胶微球

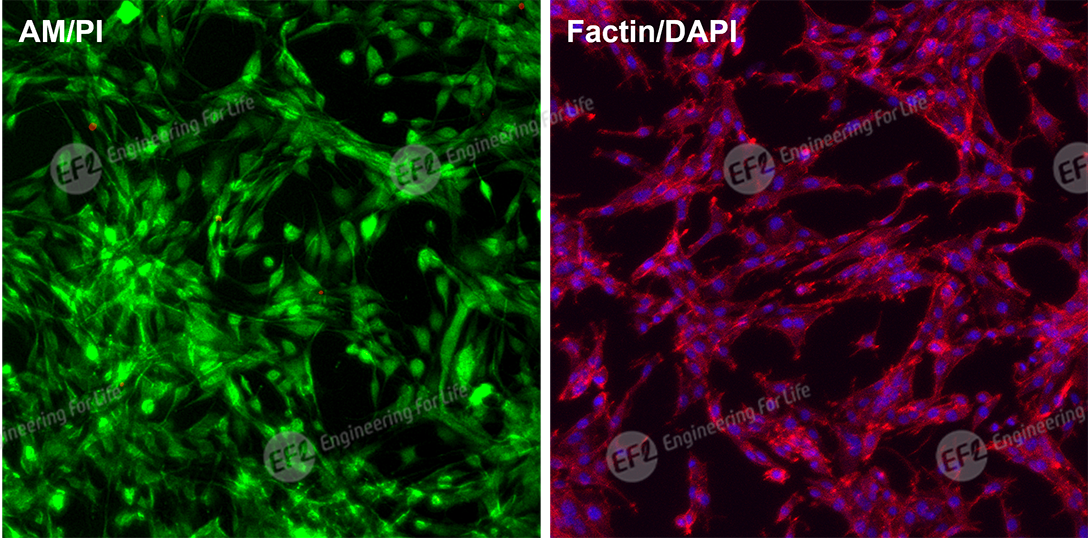

图7.细胞培养效果(MC3T3-E1，2D活死染色(EFL-CLD-001)和骨架染色(EFL-FA-001)
风险提示：丁香通仅作为第三方平台，为商家信息发布提供平台空间。用户咨询产品时请注意保护个人信息及财产安全，合理判断，谨慎选购商品，商家和用户对交易行为负责。对于医疗器械类产品，请先查证核实企业经营资质和医疗器械产品注册证情况。
文献和实验EFL货号EFL-GM-WT001低温敏甲基丙烯酰化明胶(低温敏GelMA)19121878899上海睿安生物EFL独家总代理
低温敏甲基丙烯酰化明胶(低温敏GelMA)；Weak Temperature-sensitive Gelatin Methacryloyl；
EFL-GM-WT001
本材料包括低温敏甲基丙烯酰化明胶，赠送光引发剂LAP。
应用于生物3D打印、微流控微球制备、微针制备、细胞培养等。
本品仅限于科研用途，请勿用于人体。
甲基丙烯酰化明胶(Gelatin Methacryloyl，GelMA)为烯烃双键改性明胶，其可通过紫外及可见光在光引发剂作用下迅速固化成胶，具有良好的生物相容性和成形性，已广泛应用于细胞3D培养、组织工程、生物3D打印等领域。
GelMA继承了明胶优异生物性能的同时也拥有较强的温敏凝胶特性，其溶液在加热状态下为液态，常温(25℃)放置形成冻胶，此特性在较低浓度(5%w/v)下便已非常明显。因此，当GelMA应用于一些有溶液流动性和高浓度需求的场景时(如微球和微针制备)，需要始终保持加热状态，不利于操作。
为了解决上述问题，EFL研发了全新的低温敏GelMA产品(EFL-GM-WT001)。该材料在常温(25℃)条件下不会形成冻胶(浓度可达20~30% w/v)，具有良好的流动性。低温敏GelMA在使用时无需维持较高的温度，其在光固化3D打印、微针制备和微流控微球制备等应用方向具有独特优势。
图1. 合成反应原理及核磁氢谱
图2. 降/升温相转变温度（振荡温度扫描：40℃→5℃→40℃，5℃/min，应变1%，角速率2rad/s）（表格中，NG=No gelation）
图3. 黏度（剪切速率：10s-1，25℃和37℃）
图4.光固化过程及最终凝胶储能模量(振荡时间扫描:应变1%，角速率5rad/s；光源:405nm，30mW/cm²，30s)
图5. 应力-应变曲线和压缩模量(光源:405nm，30mW/cm²，30s)
图6.(A,B)利用光固化生物3D打印机(EFL-BP-8601系列)打印的水凝胶晶格结构；(C)利用微针模具(EFL-MMN-600)制备的水凝胶微针;(D)利用单分散微球制造仪(EFL-MS1000)制备的水凝胶微球
图7.细胞培养效果(MC3T3-E1，2D活死染色(EFL-CLD-001)和骨架染色(EFL-FA-001)
