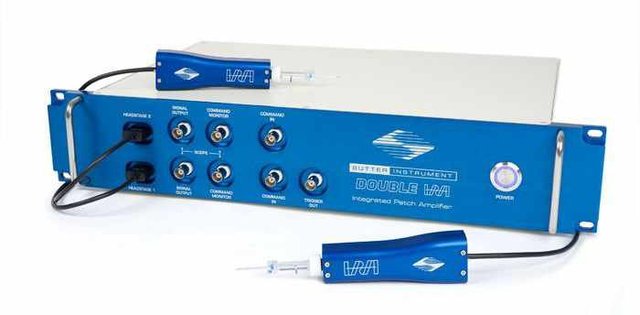

产品名称：IPA™ : 集成膜片钳放大器和数据采集系统
品牌：美国Sutter

• 完全集成的膜片钳放大器和数据采集系统保证安装方便、快捷
• 专门针对在组织切片、贴壁细胞或分散细胞中进行的全细胞膜片钳实验进行优化
• 全计算机控制，并提供自动的电极和细胞电容补偿功能
• 同时具备电压钳、电流钳功能，满足记录细胞电活动全部特性要求
• 绑定拥有全面的数据管理功能、直观的导航设置和流畅的数据分析能力的 SUTTERPATCH™ 软件

应用领域：
无论是全细胞的电压钳还是电流钳实验都可以方便的在 IPA 系统上进行。典型的应用包括但不限于：
组织切片记录
培养细胞相关实验
在贴壁细胞或分散细胞上进行的细胞株研究
在体膜片钳
网络研究
光遗传
产品简介：
Sutter Instrument荣幸的宣布推出 20 年来首条重要产品线：用于记录电生理信号的硬件和软件。这条新产品线的首套产品是能够进行高效、底噪的整个细胞记录的 IPA™ 集成膜片钳放大器（2016年春发售)。IPA 系统将最先进的放大器技术与集成数模及模数转换系统、高速USB接口相结合，并利用在 Igor Pro 7(WaveMetrics, Inc.) 环境下运行的 SutterPatch™数据采集、分析软件进行数据采集、管理和分析。
外部输入、输出
外部信号，例如环境参数、刺激信号等信息，可通过4个模拟信号辅助输入接口进行记录。另外，IPA 系统拥有2个模拟信号和8个数字信号（TTL）输出端口，支持对诸如波长切换器和溶液切换器等外围硬件的控制。通过SutterPatch 软件对其他 Sutter Instrument 仪器进行控制不需要其他额外设备。

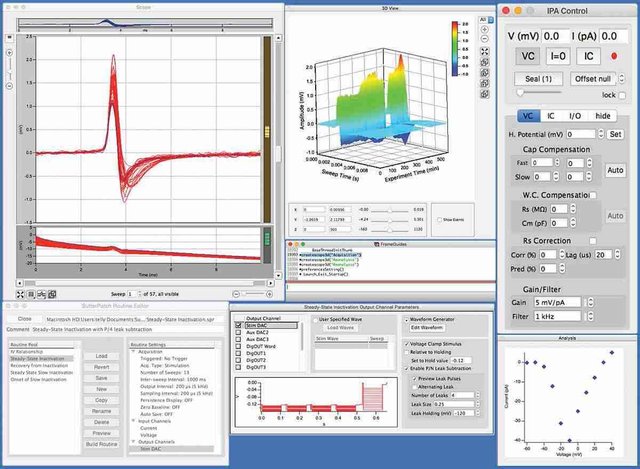

SutterPatch 软件
IPA 系统和 SutterPatch 软件相结合，被设计用来自动获取、存储所有放大器参数、刺激信号信息和外部环境参数并将其与原始数据关联。这其中包括所有放大器、数据采集器设置及实验计时和进程信息。放大器的完全电脑控制意味着数据采集软件可以始终监测放大器和数字转换器的内部状态，并追踪可能发生的任何改变，无论这种状态变化是内部自动触发的还是用户触发的。
其他外部数据的追踪
除了自动追踪与 IPA 直接相连的硬件状态改变之外，实验者也可以手动触发标签来记录事件，环境参数相关信息以及更详细的详细样本特性都可以通过手动触发的标签来记录，系统支持存储超过 500 种不同的元数据 (metadata) 属性，例如：动物种类、品系，细胞样本制备日期、时间，记录所用溶液，微电极电阻，硬件属性以及所采用刺激信号的详细信息。

产品规格：
放大器
电压钳模式和真正的电流钳模式间智能切换，消除电流伪迹
500 MΩ 探头补偿电阻提供 ±20 nA 的最大测量范围
快速电极电容补偿和细胞电容补偿
最高可达 25 pF 的快速电极补偿
全细胞补偿：细胞膜电容 (Cm) 1-100 pF；串联电阻 (Rs) 1-100 MΩ
自带自动补偿程序
串联电阻 (Rs) 预测和校正 (0-100 MΩ)
四极贝塞尔低通滤波器（截止频率：0.5-20 kHz）
放大倍数：1, 2, 5, 10, 20, 50, 100
细胞钳制电位 (Holding potential) ：±1000 mV
电压钳桥式补偿和电容中和
钳制电位缓慢改变，补偿电流钳记录过程中的漂移
数据采集
嵌入式数据采集系统，无需外加数据采集卡
单个高速 USB 接口，同时控制数据采集和放大器
最多可接入 6 个输入通道（通道采样率 1-50kHz ）
最高可达 300kHz 总采样率
电压钳制指令（每个通道采样率 1-10kHz）
辅助输入输出端口，用以控制其他外部设备
4 个模拟信号输入端口 (-/+10V)
2 个模拟信号输出端口 (-/+10V)
8 个数字信号输出端口 (TTL)
数据采集可同时被内部微秒级时钟或外部 TTL 信号触发
SutterPatch软件

基于 Igor Pro 7 (WaveMetrics, Inc.)
提供全面的数据分析程序和高质量的图表
用户可通过例程编辑器实现对实验过程的完全掌控
相关联的元数据 (metadata) 可存储所有与实验相关信息
需要 Windows 7 或更高版本。苹果系统支持即将发布
