自由落体脑损伤打击器，自由落体打击器，颅脑打击器

组织损伤模型打击器是用于制作大鼠小鼠的脑损伤、肌肉损伤、组织损伤模型，对大鼠和小鼠的特定部位进行定位后，定点定力地打击特定组织，造成组织损伤。仪器操作简单，原理经典，重复性好。



组织损伤仪（自由落体组织损伤模型打击器）

设备是按自由落体原理制作的打击器，由撞针、砝码、金属管和固定支架、固定底座几部分组成。



多种配件规格可定制，来实现所需要的损伤效果：

· 撞针直径--决定了撞击面积

· 砝码重量和尺寸--决定了撞击动能

· 金属套管（滑轨）高度和套管上的定位孔位置

型号：YAN-D-100



自由落体脑损伤（脊髓损伤）打击器

用于制作大鼠小鼠的脑损伤模型，对大鼠和小鼠的脑部进行定位后，定点定力地打击大小鼠的脑部，造成大小鼠脑损伤，仪器操作简单，原理经典，

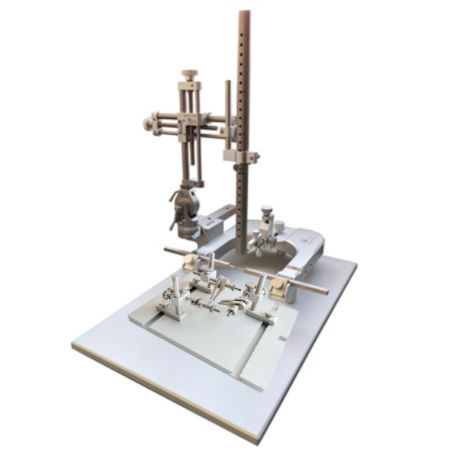

自由落体脑损伤模型打击器按自由落体原理制作的一打击器，主机用于动物脑损伤模型的制作。自由落体脑损伤模型打击器由撞针、砝码、金属管和脑定位仪四部分组成。撞针直径4.5mm（可定制合适的尺寸），高度20mm，打击棒重40克和20克两种，金属套管高度30cm。

以下为YAN-D-030型颅脑损伤仪的不同搭配方案：



配合脊髓夹持器进行脊髓打击



配合脑定位仪底座进行颅脑打击



自由落体打击器配合定位仪和脊髓固定器使用

主要技术指标：
1、X、Y、Z轴人工自由调节
2、撞针直径4.5mm（可定制合适的尺寸）
3、金属管高度30mm
4、打击棒重40克和20克两种
5、金属套管高度30cm
6、适用动物：小鼠、大鼠、豚鼠、兔、猫、狗等

颅脑撞击器的主要应用：
俯卧位固定大鼠头部及四肢，消毒后，于正中线由前向后切开头皮，切口后端再以45度角向左前下延伸，形成三角型皮瓣。向头侧翻开皮瓣，剥离骨膜，充分暴露左侧颅骨。以左侧颅骨眼眶凹陷为支撑点，用持针器咬开小块颅骨，暴露硬脑膜，并向后在左顶骨扩大成直径6mm的圆形骨窗，注意保护脑膜。
将撞杆头端置于骨窗硬脑膜外，其外垂直金属套管，用40克打击棒沿外周金属套管从20cm高度自由落下冲击撞针，下落冲击力4×20cm.g，造成大鼠左侧大脑半球局部脑挫裂伤。

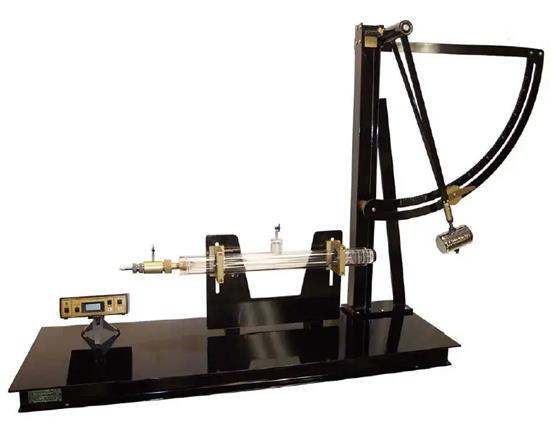

液压冲击损伤仪（FPI）

液压冲击损伤仪（Fluid Percussion Injury）是由VCU大学所制作设计的，针对神经创伤机制研究。成为全球研究神经创伤广泛使用的仪器，基本的组件是采取Power coating process技术，铝制部分的组件都已经电镀以避免氧化且可以长久使用。液压冲击脑损伤仪可以重复一致的产生液压冲击损伤(FPI)。

创伤性脑损伤(traumatic brain injury，TBI)是神经外科常见的疾病，是导致创伤患者伤残及死亡的主要原因。研究脑损伤后的神经生化、神经病理生理等方面的变化，可为探索行之有效的脑保护治疗提供帮助，将有助于提高颅脑损伤患者的生存率及生存质量。故建立各种便于观察和施加干预因素、控制性佳、可分级、可复制性好并符合人类脑创伤特点的创伤性脑损伤模型，是目前创伤性脑损伤的研究热点。

VCU动物颅脑损伤仪可以分为细胞损伤控制仪（CIC），电子脑皮质挫伤撞击仪（eCCI）及液压冲击损伤仪（FPI）。这三种产品已经广泛应用于世界范围内的颅脑创伤研究中心，是目前唯一的颅脑创伤模型制作的金标准。同时FPI损伤仪还可应用到眼科损伤模型，CIC细胞损伤仪可以应用到其它种类细胞损伤模型的制作。

系统优点：
可方便的排除气饱。
角度刻度可方便观察撞击角度。
集成压基准力输出，方便校准。可输出精确冲击压力。
配备高精度的压力传感

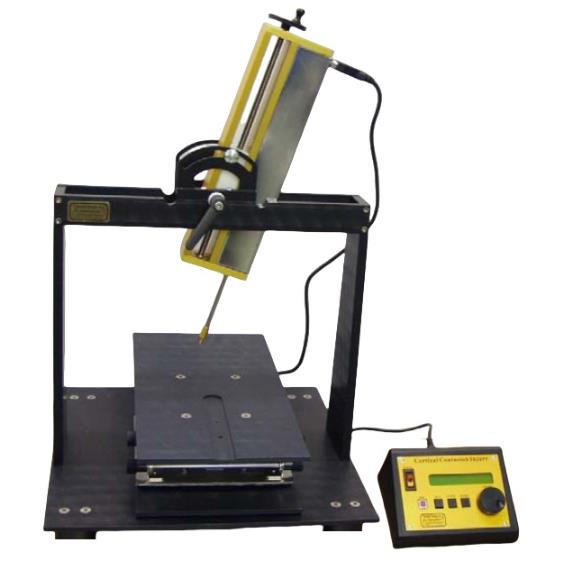

电子脑皮质挫伤撞击仪（eCCI）

由VCU大学所制作设计的电子大脑皮质挫伤撞击仪（electric Cortical Contusion Impactor），主要针对脑皮质挫伤模型。是神经损伤研究机构受欢迎的损伤模型制作工具。电子大脑皮质挫伤撞击仪（eCCI）的组件有： 坚固的铝架，动物平台，撞击控制器和撞击头。动物平台可以和各种立体定位仪搭配使用。eCCI电子大脑皮质挫伤撞击仪使用高级的线性马达驱动撞击头，并由控制器来控制撞击参数，实现不同程度的损伤。撞击头的组件部分有含感应器，可以确定速率、撞击深度及撞击停留。这些撞击参数完全可以重复实现。
与传统Feeney＇s自由落体硬膜外撞击方法相比有以下优点：
可精确连续的控制撞击速度，并获得实际撞击深度和停留时间等参数。而非重量差异很大的撞击。由于可精确控制撞击速度和获得实际撞击结果参数，eCCI电子大脑皮质挫伤撞击仪可以精确重复制作挫伤损伤模型。减少动物死亡。使实验过程更加直观，可控。

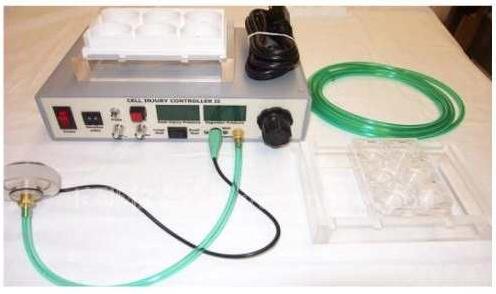

细胞损伤控制仪（CIC）

细胞损伤控制仪（Cell Injury Controller II）采取电子式控制，适合脑源性细胞培养样品，或其它离体培养细胞的牵张性（strain-induced trauma）损伤模型制作。损伤后可进行神经生化、形态学、生理学，药物干预等方面的研究。细胞损伤控制仪使用Flexcell Int’l corp具有专利的组织培养系统。细胞损伤控制仪平均把压缩气体送到每个培养室，以造成培养组织牵张性的损伤，损伤的严重程度是依靠控制进出密闭培养室的气体量。培养室的峰值压力同时被记录下来，这个数值可以用来精确地表明引起牵张性细胞损伤的气压值。细胞损伤控制仪（CIC II）可以搭配Flex I® 29.45cm2 culturing trays I (针对VCU早期的细胞损伤控制仪)或BioFlex® 57.75cm2 culturing trays。因为根据所采用的细胞种类、损伤的程度、培养的状况，受损后的细胞或许会因为上述因素死亡或修复，所以VCU的细胞损伤控制仪(CIC II)很适合应用在下列损伤反应研究：细胞受损、修护，死亡，药物介入。
