抑菌圈测量分析仪 抑菌圈测定及效价分析仪

一、抑菌圈测量分析仪 抑菌圈测定及效价分析仪产品介绍
本产品为集图像采集、数据处理与统计分析于一体的抑菌圈测量仪，广泛应用于食品、药品、化妆品、环境监测、医疗卫生、科研院校等领域。该仪器采用先进数字图像处理技术，能快速、精准、全自动地测量培养皿中抑菌圈的直径，并同步自动完成效价计算，大幅提升实验操作效率，有效降低人工测量误差。

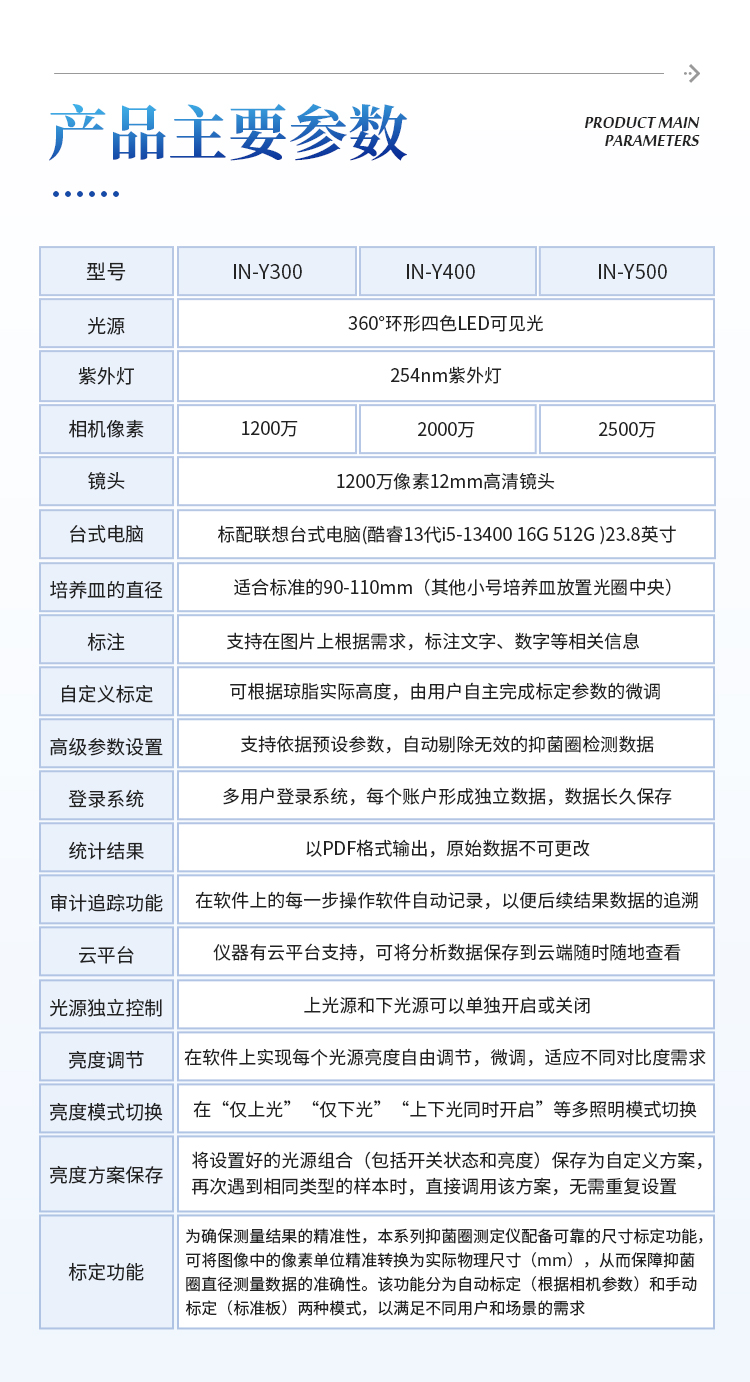

二、抑菌圈测量分析仪 抑菌圈测定及效价分析仪性能指标
1、成像装置
全封闭暗箱设计，有效消除外界杂散光干扰

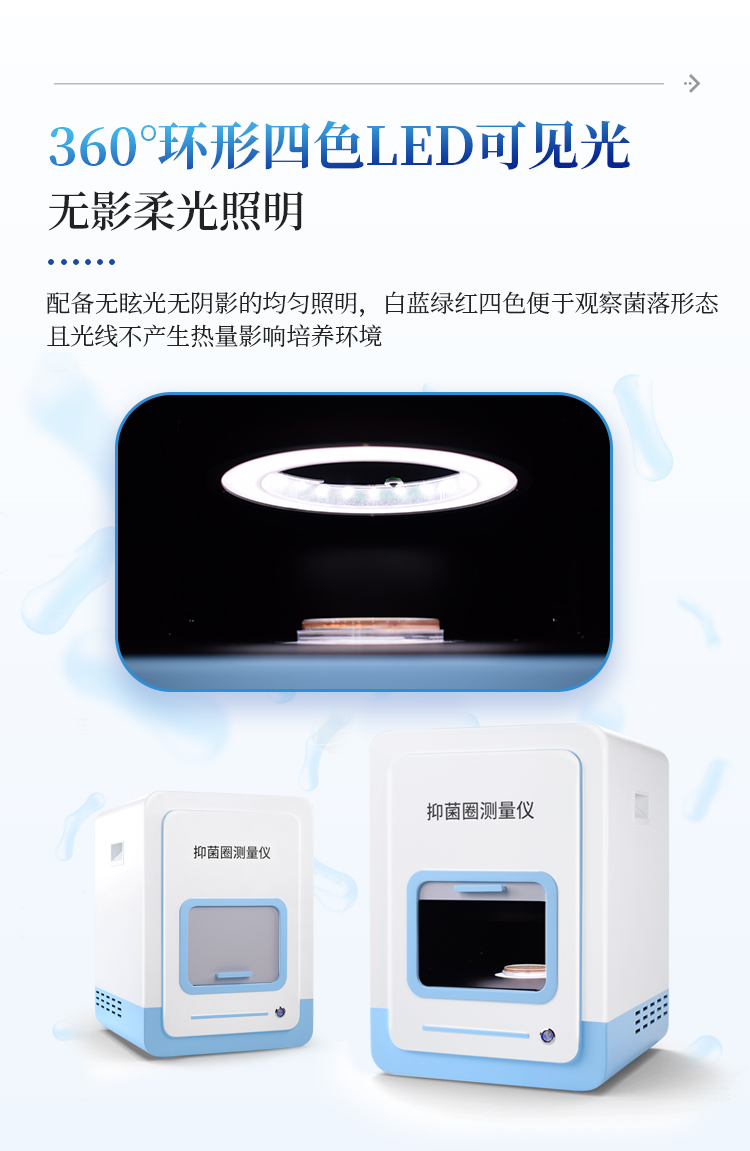

配备360°环形四色LED可见光光源，实现无影柔光照明

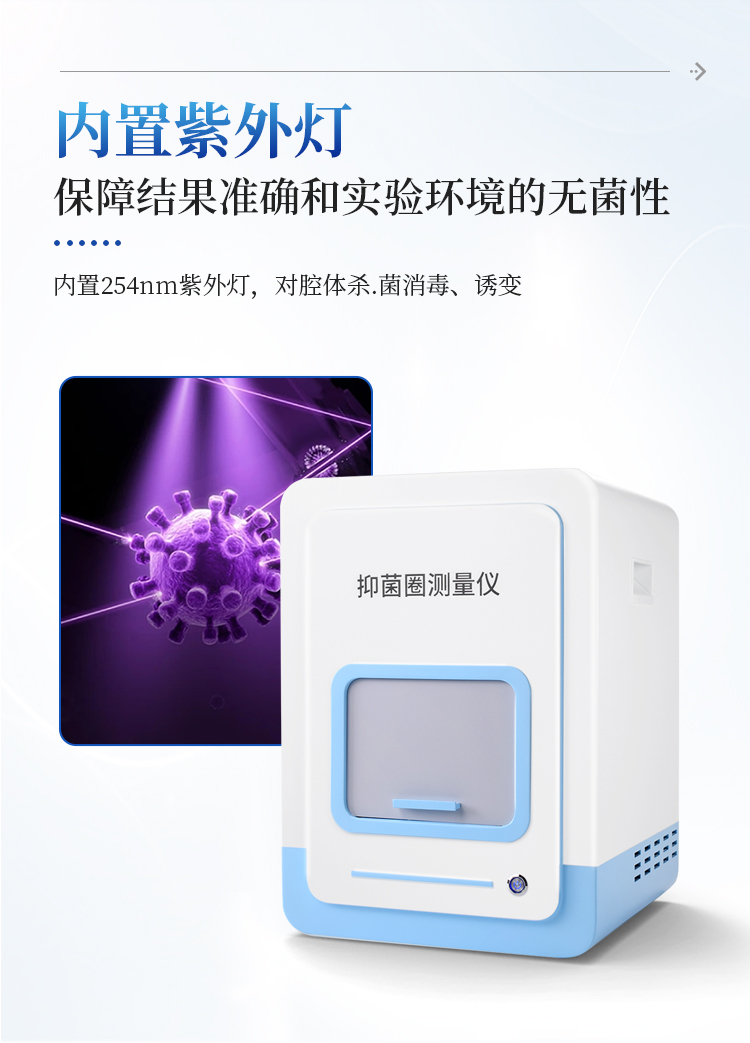

内置254nm紫外灯，可对腔体杀菌消毒
★可直接通过软件自由调节上、下光源亮度、开启关闭，无需机械开关控制
★光源方案可保存，可直接调用历史方案，无需重复设置

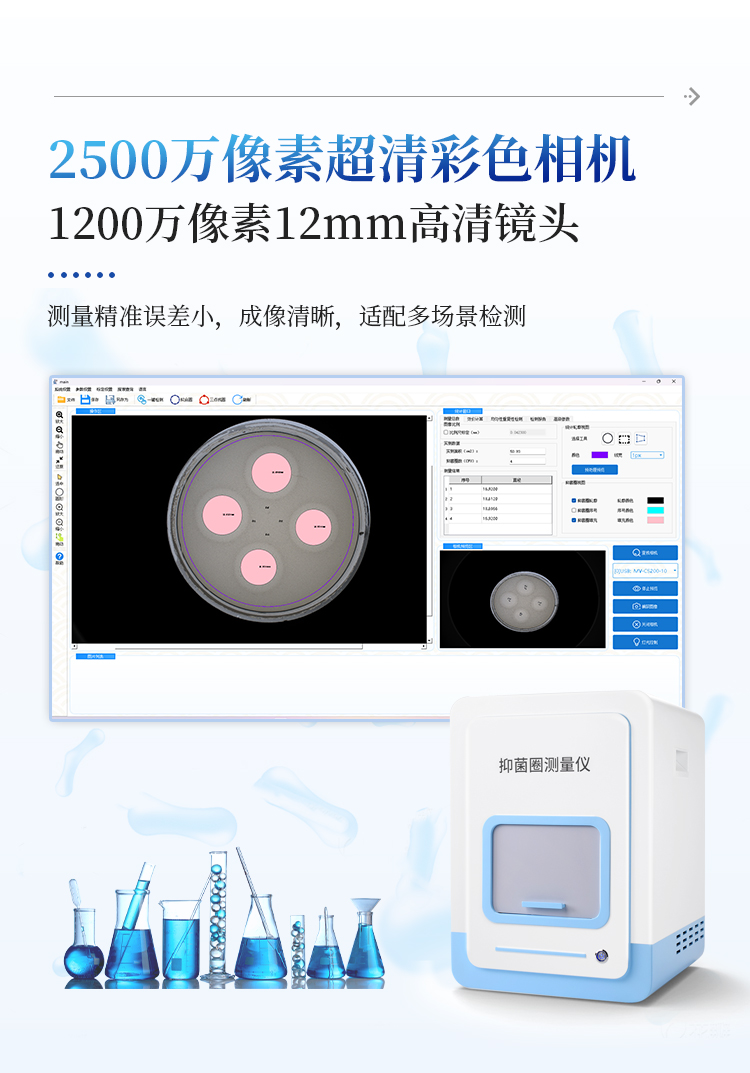

2500万像素超清彩色相机
1200万像素12mm高清镜头
适配培养皿直径：标准 90–110 mm，其余小号培养皿置于光圈中央即可测量
2、软件功能

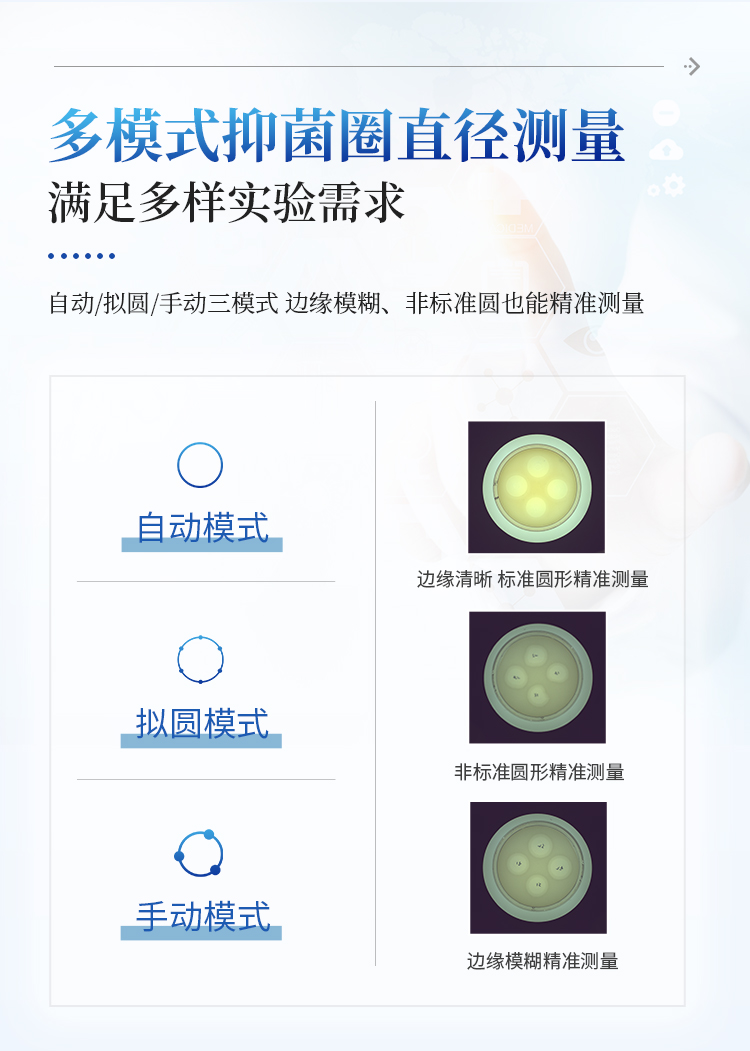

1) 抑菌圈直径测量
自动检测：基于抑菌圈轮廓的精确边缘检测，适合边缘清晰、标准圆形的抑菌圈 Ø
拟圆检测：基于抑菌圈轮廓的圆形拟合整圆，适合非标准圆形的抑菌圈
手动检测：鼠标点击抑菌圈边缘上三点成圆，适合边缘模糊的抑菌圈

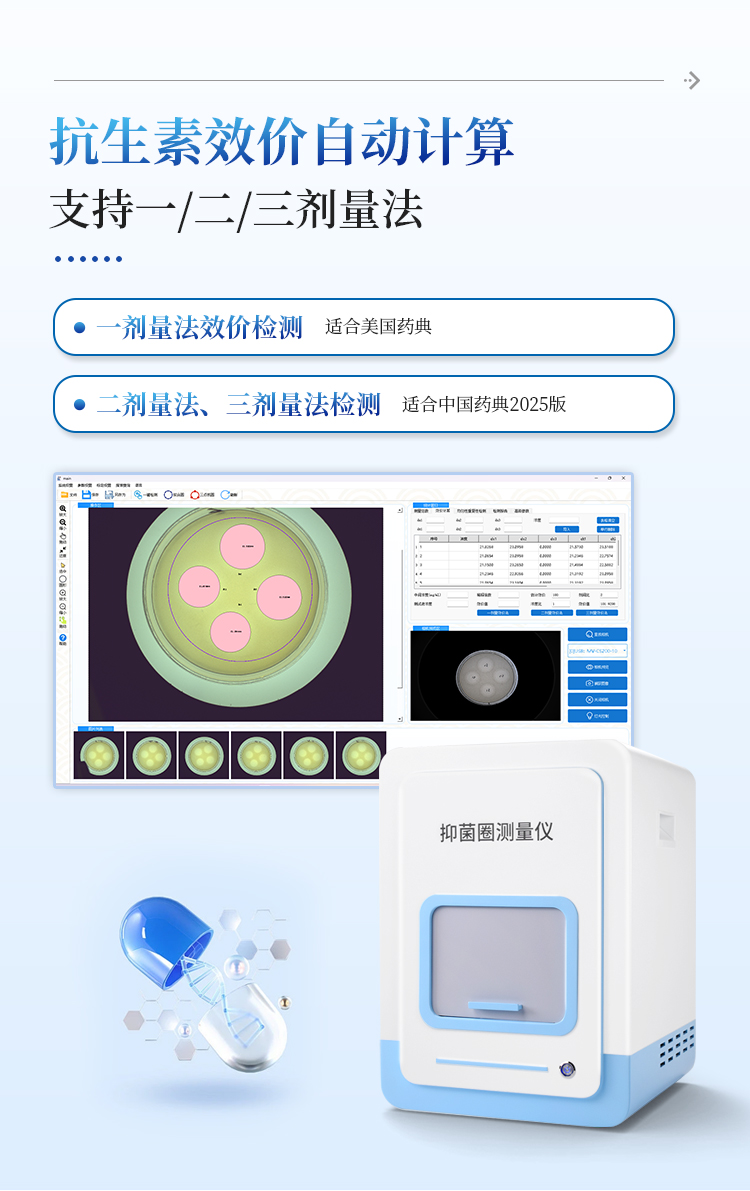

2) 抗生素效价测定
一剂量法效价检测：适合美国药典
二剂量法、三剂量法检测：适合中国药典2025版

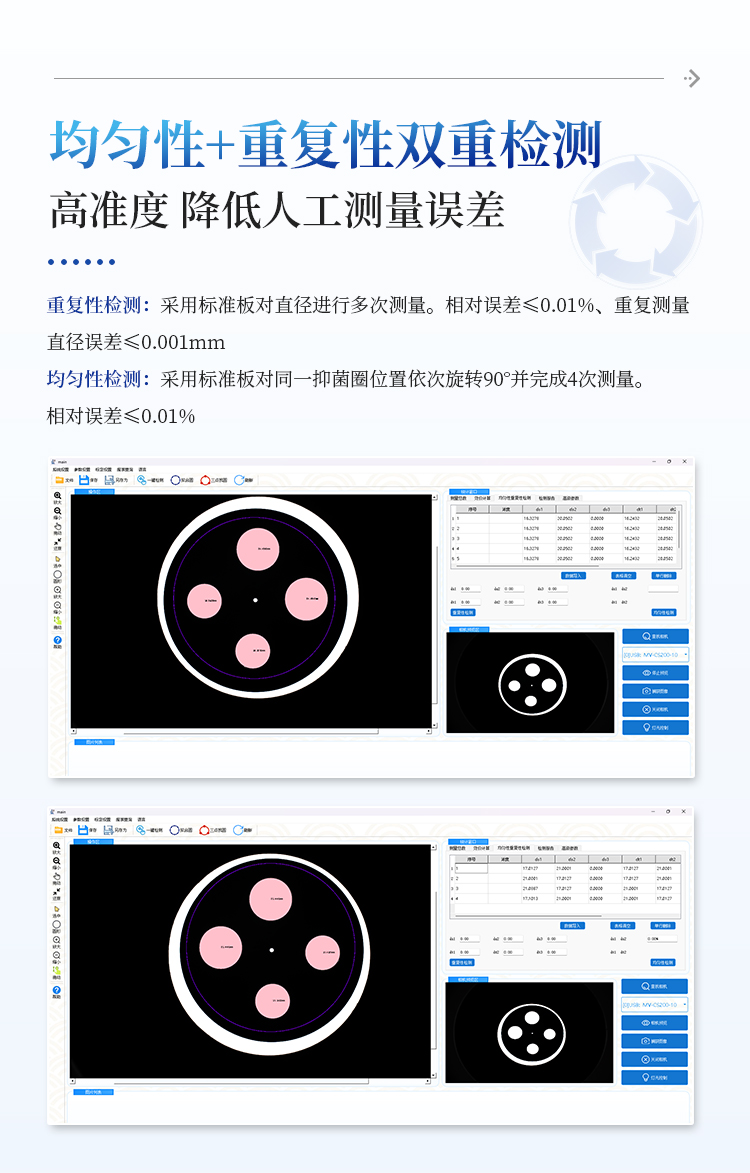

3) 均匀性、重复性检测
重复性检测：采用标准板对直径进行多次测量。相对误差≤0.01%、重复测量直径误差≤0.001mm
均匀性检测：采用标准板对同一抑菌圈位置依次旋转90°并完成4次测量。相对误差≤0.01%
4) 辅助统计工具
标注：支持在图片上根据需求，标注文字、数字等相关信息
自定义标定：可根据琼脂实际高度，由用户自主完成标定参数的微调
高级参数设置：支持依据预设参数，自动剔除无效的抑菌圈检测数据
3、抑菌圈测量分析仪 抑菌圈测定及效价分析仪数据安全与管理
多用户账户管理：系统支持多用户独立登录，每个账户对应专属独立数据空间，所有数据均实现长久安全存储。
数据输出与防篡改：检测统计结果支持PDF格式导出；原始检测数据不可修改，保障数据真实性。
审计追踪溯源：内置审计追踪功能，软件可自动记录操作人员的每一步操作，可全程追溯结果数据。
双语显示切换：系统内置中文、英文双语显示模式，支持一键快速切换。
数据管理：仪器搭载云平台服务，分析检测数据可同步上传至云端存储，支持用户随时随地查看数据。
4、光源管理
该系列抑菌圈测定仪配备了灵活的上、下双光源调节系统，用户可以根据培养皿类型、抑菌圈特性以及背景情况，通过软件自由调节光源以获得最佳的成像效果。
具体功能包括：
独立控制：上光源和下光源可以单独开启或关闭。

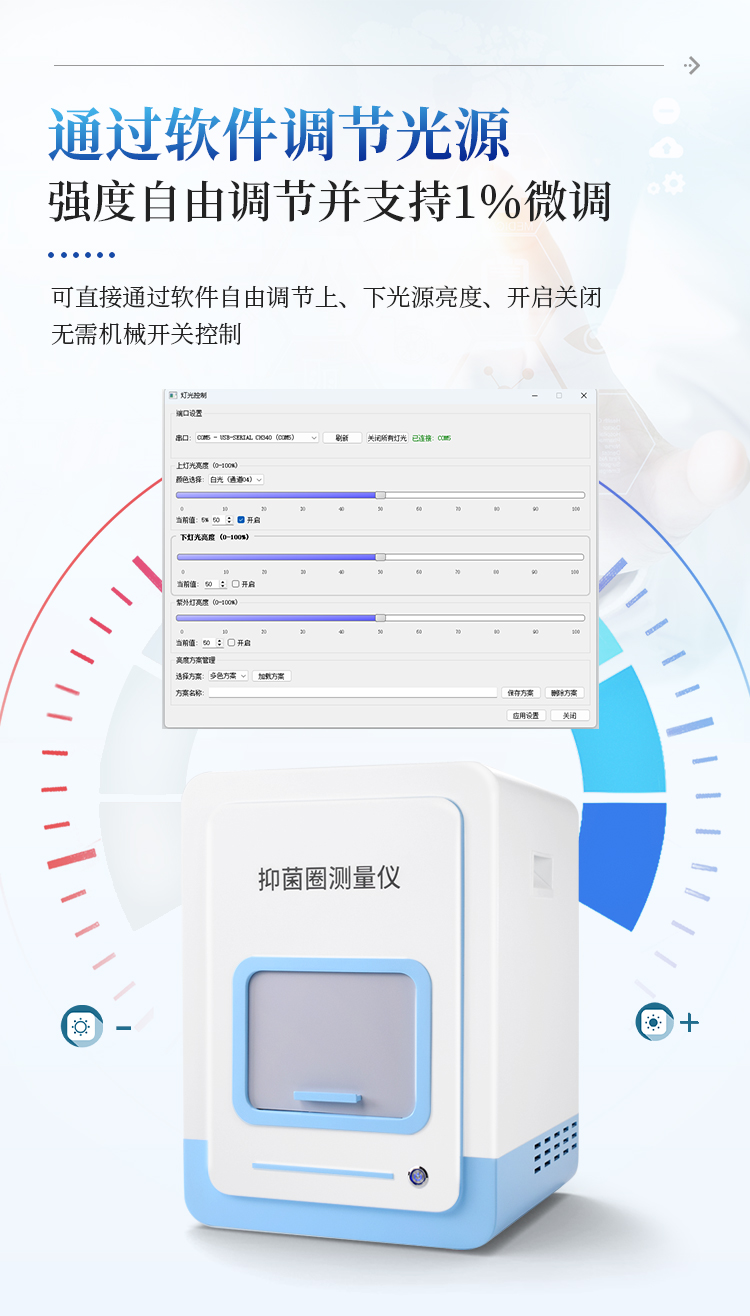

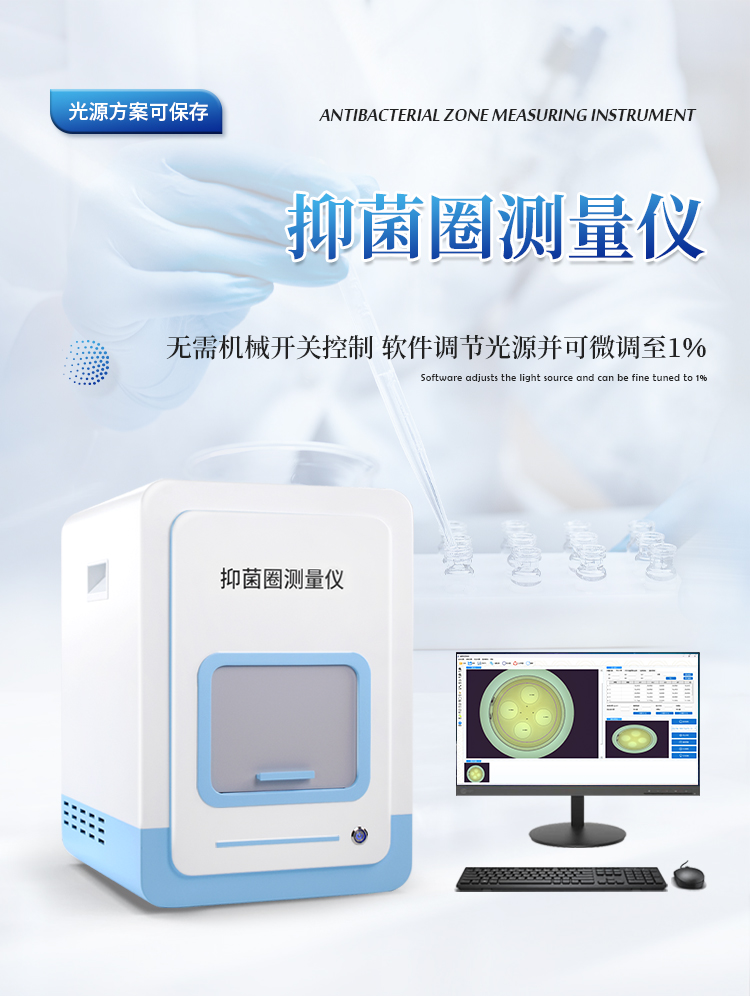

★亮度调节：无需机械开关操控，可直接通过软件实现各光源亮度的独立自由调节，且支持精度达1%的细微调节，精准适配不同对比度的检测需求。
模式切换：用户可以在“仅上光”、“仅下光”、“上下光同时开启”等多种照明模式间自由切换。

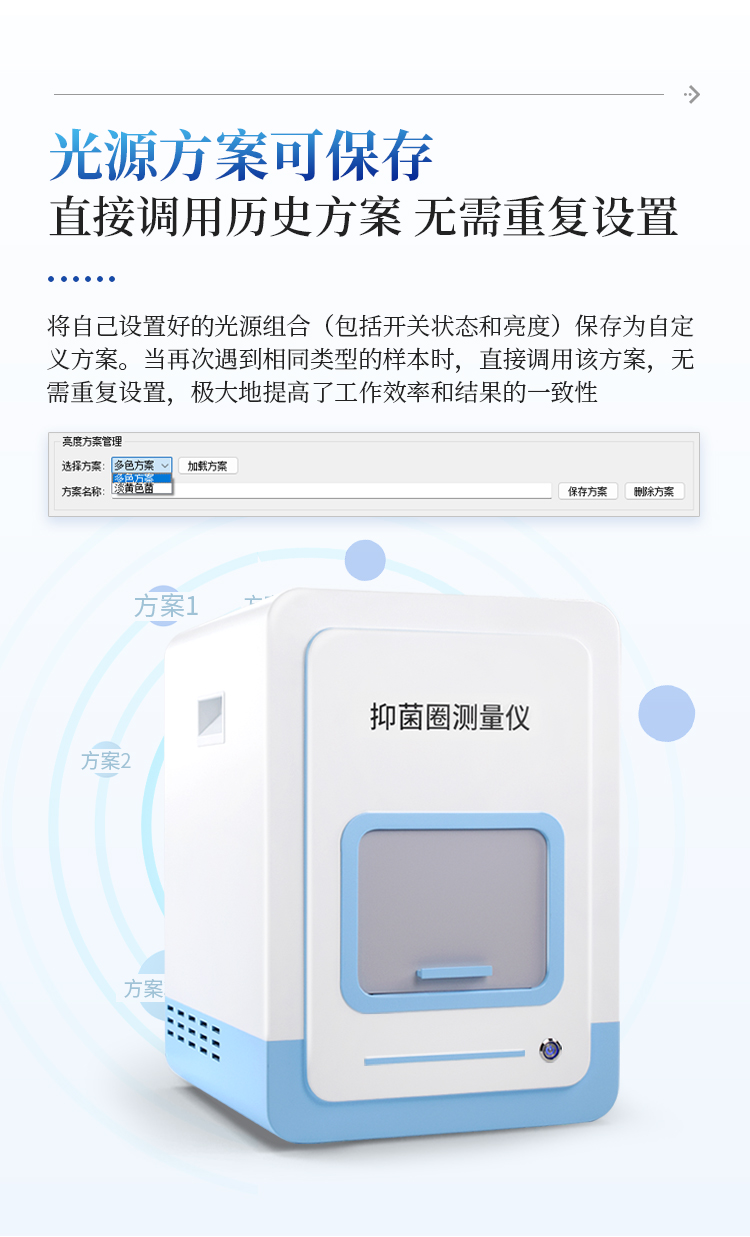

★方案保存：支持方案自定义保存功能，用户可将调试完成的光源组合（含各光源开关状态、亮度参数）保存为自定义检测方案，后续检测同类型样本时可直接调取，无需重复设置，大幅提高工作效率，同时有效保障检测结果的一致性。
5、抑菌圈测量分析仪 抑菌圈测定及效价分析仪标定功能
为确保测量结果的精准性，本系列抑菌圈测定仪配备可靠的尺寸标定功能，可将图像中的像素单位精准转换为实际物理尺寸（mm），从而保障抑菌圈直径测量数据的准确性。该功能分为自动标定（根据相机参数）和手动标定（标准板）两种模式，以满足不同用户和场景的需求。

实验室管理者面临的现实压力越来越具体：台面空间有限、设备预算收紧、验证维护成本逐年攀升。当一个实验室同时需要完成菌落计数和抑菌圈测量两类常规微生物检测时，"能否用一台设备解决两个问题"就成了自然而然的设想。然而，这两类检测在技术内核上存在本质差异，整合绝非简单地将两套功能塞进同一个箱体。真正的问题在于：当前的成像技术和算法架构是否已经成熟到足以支撑双场景共平台运行？
两类检测的技术本质差异
菌落计数和抑菌圈测量虽然都以培养皿为检测对象，但它们面对的是截然不同的图像分析任务。
菌落计数的核心挑战在于"分割"——从复杂背景中识别出离散分布的点状目标，并准确区分黏连菌落、微小菌落与杂质。这要求成像系统对微小目标具备足够的空间分辨力，同时算法需要处理目标大小悬殊（从0.05mm的微小菌到数毫米的大菌落）的场景。
抑菌圈测量分析仪 抑菌圈测定及效价分析仪面对的则是一个几何拟合问题。抑菌圈本质上是一条连续的环形边界，测量精度取决于能否在边缘模糊、形状不规则的条件下完成亚像素级别的圆形拟合。这对成像系统的对比度均匀性要求极高——任何局部光照不均都会导致边缘检测偏移，直接影响直径测量的准确性。
简单来说，菌落计数关心的是"有多少个"，抑菌圈测量仪关心的是"有多大"。二者对成像硬件和算法逻辑的需求结构性不同。
光路与成像的共性基础
尽管检测任务不同，但从光学成像的物理层面看，两类检测共享着相当大的硬件公约数。
背光透射用于观察透明或半透明培养基中的菌落和抑菌圈边界，表面反射照明用于不透明样品的形态观察，暗场照明则在特定场景下增强对比度。这三种照明模式在菌落计数和抑菌圈测量中均有明确的应用场景。
当代工业相机的像素密度已经能够同时满足两类任务的分辨率需求。以2000万至2500万像素级别的传感器为例，在标准90mm培养皿的成像视野下，单像素对应的物理尺寸已经远小于0.05mm，这意味着无论是检测微小菌落还是完成抑菌圈的亚像素边缘拟合，硬件层面的分辨力已不构成瓶颈。
真正决定共平台可行性的关键环节，在于光源系统能否实现参数化管理。菌落计数和抑菌圈测量对光照条件的要求差异显著：前者往往需要较高对比度来区分菌落与背景，后者则需要极度均匀的照明来保证边缘检测的一致性。如果每次切换检测任务都需要操作人员手动调整光源，不仅效率低下，还会引入人为变量。因此，光源方案的数字化存储与一键调用能力，成为一体化平台是否具备实用价值的分水岭。目前已有设备实现了软件端对上下双光源亮度的独立无级调节，精度达到1%，并支持将完整的光源参数组合保存为检测方案直接调取，这使得同一台设备在菌落计数和抑菌圈测量模式之间的切换变得可控且可重复。
算法层面的融合与冲突
硬件共平台相对容易实现，算法层面的融合才是真正考验设计功力的地方。
菌落计数算法的核心是形态学运算和自适应阈值分割。它需要处理的典型难题包括：黏连菌落的分割、与培养基颜色相近的菌落识别、网格滤膜上特殊形态菌落的统计等。这类算法强调的是"分类准确性"和"计数完整性"。
抑菌圈测量仪的算法则完全不同。它需要在连续灰度梯度中定位一条zui优的圆形边界。标准抑菌圈适合基于精确边缘检测的自动识别，形状不规则的抑菌圈需要圆形拟合算法来逼近真实轮廓，而边缘极度模糊的样本则可能需要退回到人工辅助的三点定圆模式。这套抑菌圈测量仪的算法体系强调的是"几何精度"和"边界鲁棒性"。
在同一软件架构中同时承载这两套算法体系，需要清晰的模式分流设计——检测任务确定后，图像采集参数、预处理流程和分析算法应自动配置到对应的工作流中，避免算法间的相互干扰。从实际产品来看，以IN-YJ系列为代表的菌落计数及抑菌圈测量仪已经实现了这种分流架构，菌落分析模块和抑菌圈分析模块各自独立运行，共享底层成像硬件但在软件层面保持算法隔离。
合规与数据管理的统一价值
对于制药和食品行业的QC实验室而言，设备整合带来的最大隐性收益可能不在硬件成本，而在合规验证成本的降低。
GMP环境对数据完整性的要求是刚性的：审计追踪、操作记录不可篡改、用户权限分级、电子记录可追溯。这些要求对菌落计数和抑菌圈测量同等适用。如果两类检测分别使用独立设备，就意味着需要维护两套合规体系、完成两轮IQ/OQ/PQ验证、管理两套用户账户和审计日志。
共平台方案的价值在于：一套数据管理系统覆盖双场景。多用户独立账户、PDF格式的防篡改报告输出、全程审计追踪、云端数据同步——这些合规基础设施只需部署一次、验证一次，即可同时服务于菌落计数和抑菌圈测量两类检测任务。对于资源有限的中小型实验室，这种验证成本的节省往往比设备本身的硬件差价更具决策影响力。
一体化平台的适用边界
需要客观承认的是，一体化方案并非在所有场景下都是zui优选择。
高通量专业检测实验室——例如每天需要处理数百块平皿的大型药厂微生物实验室——对设备的吞吐效率有极端要求。在这类场景下，专用的抑菌圈测量仪和专用的菌落计数仪各自保持独立运行，可以实现并行检测、互不干扰，从而最大化产能。此时设备整合反而会成为效率瓶颈。
一体化平台的最佳落点，是那些检测任务多样但单项检测频次中等的实验室：中小型QC实验室、科研院校的微生物学实验室、第三方检测机构的综合检测平台。在这些场景中，设备利用率的提升、空间的节约和合规管理的简化，共同构成了选择一体化方案的合理性。

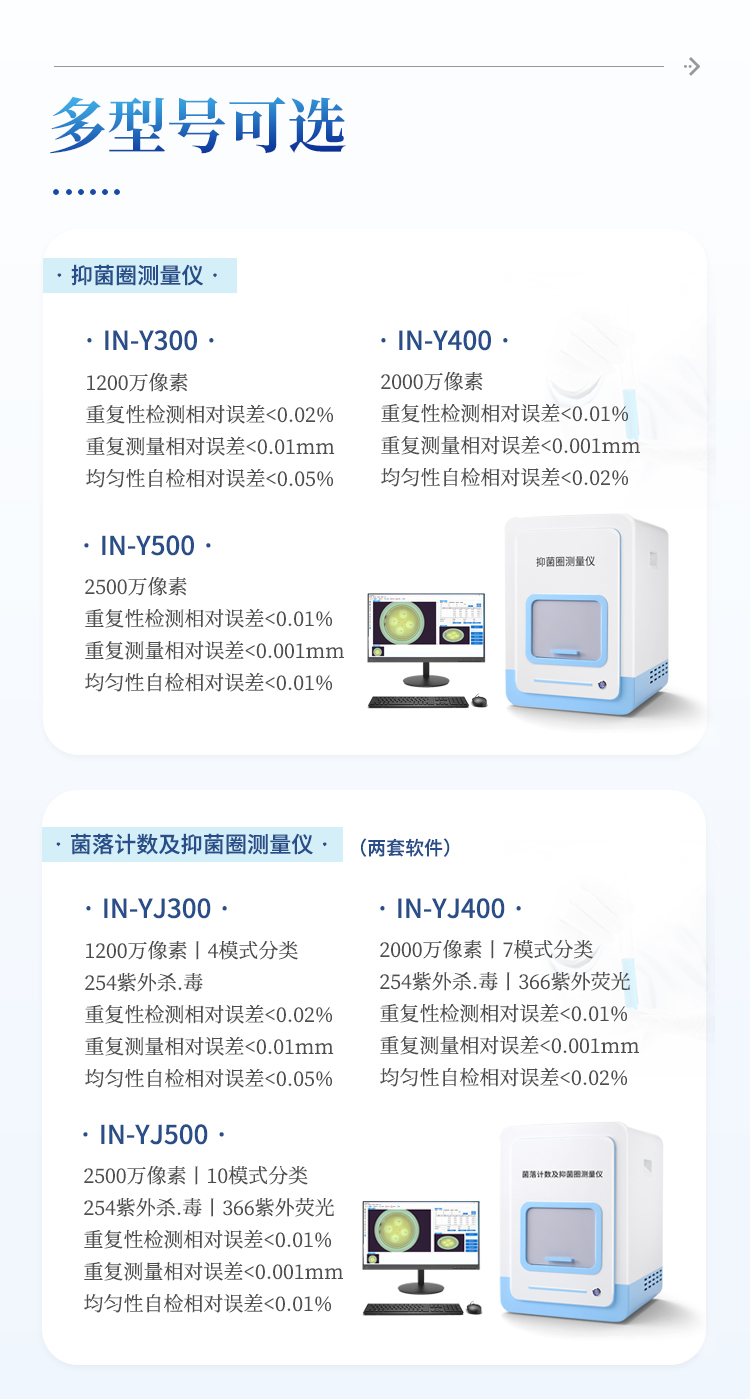

选型的判据也很清晰：当抑菌圈检测对重复性的要求达到相对误差≤0.01%、直径误差≤0.001mm的水平时，高端一体化设备（如配备2000万至2500万像素相机的机型）完全能够胜任；而如果实验室仅需常规精度水平，1200万像素级别的设备同样可以覆盖日常需求。
设备整合的本质不是用一个通用方案替代所有专业化工具，而是在技术成熟度已经允许的前提下，为资源受限的实验室提供一条兼顾精度与效率的务实路径。当高像素成像、数字化光源管理和模块化算法架构三个条件同时具备，菌落计数与抑菌圈测量共平台就不再是妥协，而是一个经过工程验证的合理选择。对于正在评估抑菌圈测量分析仪 抑菌圈测定及效价分析仪选型方案的实验室而言，厘清自身的检测频次、精度等级和合规需求，比单纯比较设备参数更接近正确答案。
