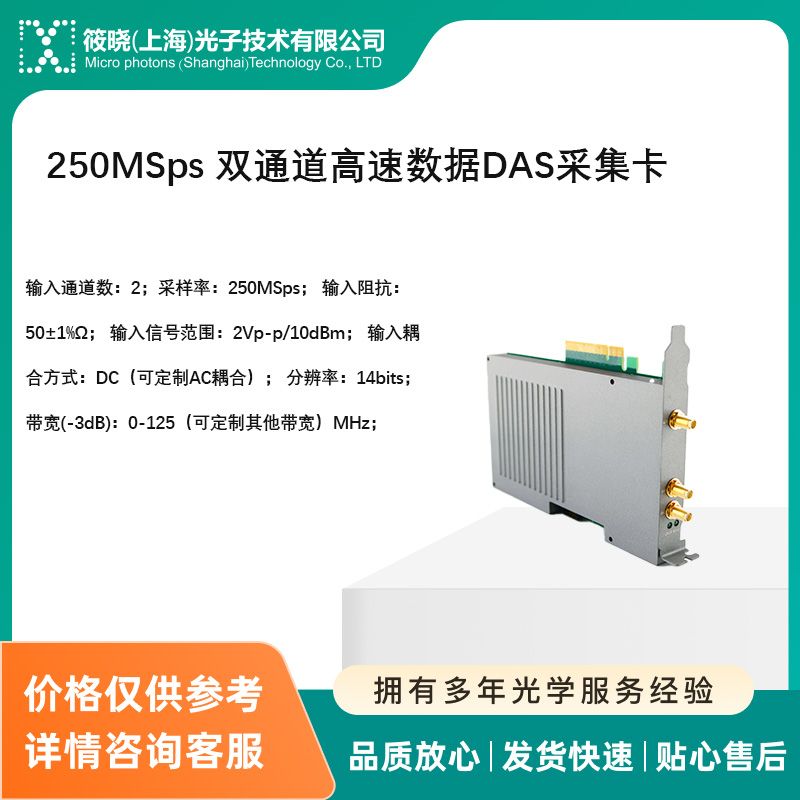

250MSps 双通道高速数据DAS采集卡
PCIe-6920是一款PCIe x8 Lane、双通道、14bits分别率的高速数据采集卡，采样率250MSps。板载高性能FPGA芯片，具有丰富的乘法器和RAM资源。通过采用大容量数据缓存和高速数据传输引擎技术，支持原始数据的实时上传，数据传输速率可达2GB/s。驱动程序具有良好的兼容性，支持WIN7、WIN8、WIN10的32/64bits多个版本
DAS（分布式声波传感）和DVS（分布式振动传感）是近年来相对新的技术方向，相对于DTS（分布式测温传感）技术要求更高，同时对器件的要求也越来越高，其中系统中的AD要求就非常高，同时需要具备高采样率和高精度，由于需要长期运行，对其稳定性要求也非常高。目前我司能提供用于DAS和DVS系统上的高速A/D（采样率能到1GS/s 16bit）
14bits双通道同步实时采样
250M采样率
直流耦合，50Ω输入阻抗
2Vpp输入电压范围
0-125MHz模拟带宽（带宽可定制）
高达88dBc SFDR
触发输出脉冲，16通道数字IO
PCI Express x8 Lane高速传输接口
2GB DDR3高速数据缓存
信号处理
实验科研
|
输入通道 |
值 | 单位 | |
|
输入通道数 |
2 |
||
|
输入阻抗 |
50±1% |
Ω |
|
|
输入信号范围 |
2Vp-p/10dBm |
||
|
输入耦合方式 |
DC（可定制AC耦合） |
||
|
分辨率 |
14 |
bits |
|
|
带宽(-3dB) |
0-125（可定制其他带宽） |
MHz |
|
|
无杂散动态范围（SFDR） |
-1dBFS输入/250MSps |
||
|
fIN=26MHz fIN=42MHz |
88.5 |
dBc |
|
|
88.9 |
dBc |
||
|
信噪比（SNR） |
-1dBFS输入/250MSps |
||
|
fIN=26MHz fIN=42MHz |
70 |
dBFS |
|
|
72 |
dBFS |
||
|
平均噪声密度 |
-140 |
dBm/Hz |
|
|
内部参考时钟 |
|||
|
频率 |
10 |
MHz |
|
|
稳定度 |
±0.5（-20-60℃） |
ppm |
|
|
触发输出 |
|||
|
高电平Min. 电压 |
3.3 |
V |
|
|
脉冲宽度分辨率 |
4 |
ns |
|
|
Min. 脉冲宽度 |
4 |
ns |
|
|
数字输入/输出 |
|||
|
通道数 |
16 |
||
|
电平标准 |
3.3V LVTTL |
||
|
输出驱动能力 |
8（MAX） |
mA |
|
|
信号速率 |
50（MAX） |
Mbps |
|
|
板载缓存 |
2 |
GB（DDR3L） |
|
板载算法
支持IQ解调功能，中心频率可设置
支持原始数据、IQ解调后的幅值和相位数据以及过程数据获取
每次触发采集点数Max. 为65536（单通道使用或者只用原始数据时131072）
支持触发延迟采样
采样率可降频为125M、83.33M、62.5M和50M使用
供电及功耗
供电电压：12V（金手指供电）
功耗：18W（Max）
温度范围
工作温度：-20~60℃
存储温度：-40~85℃
机械尺寸
181mm(L) x 111mm(W)x20mm(D)
