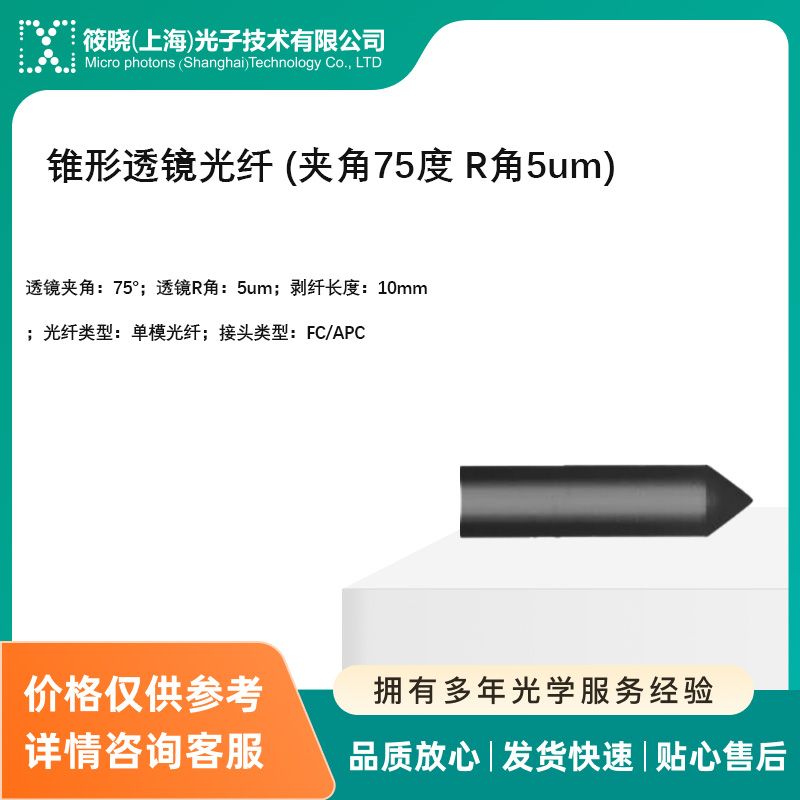

锥形透镜光纤 (夹角75度 R角5um)
透镜光纤,也被称为光纤透镜或光纤微透镜,是对光纤端面加工制成具有透镜功能的一类产品。透镜光纤的作用主要有改 变光纤模场大小、形状从而提高系统耦合效率,改变光路传输路径,减少折反光,改变顶部形状以适应于不同环境的成像、 传感等,在众多领域有着广泛的应用。 根据不同的领域对透镜光纤的不同要求,可定制多款类型光纤并根据客户要求进行光纤表面金属化定制。透镜光纤具备锥角误差更小,偏心量更小的优越性,同时,所有透镜光纤均可按客户需求进行金属化+ 管壳金锡封装,具体如下
|
光纤微透镜性能对比 |
|||
|
参数 |
筱晓光子 |
市面出售产品 |
备注 |
|
锥角误差 |
±2.5° |
±5° |
锥角误差主要是指微透镜光纤的圆锥夹角, 单模:精度越高,制作出的曲率公差越小、一致性更高。 多模光纤:精度越高,耦合效率一致性更优 |
|
角度误差 |
±2.5° |
±5° |
角度误差主要是指楔形或其他斜面透镜光纤的夹角,对于其精度越高,加工的曲率的良率就越高。 对于多模光纤,锥度的精度越高其耦合效率一致性更好。 |
|
曲率误差 |
±1μm |
±1μm |
曲率精度越高,耦合效率越高。 |
|
偏心量 |
±1μm |
±1.5μm |
偏心量越小,透镜光纤的光轴与光纤包层轴线夹角越小,更利于耦合调试,提高生产效率。 |
一,平面/斜面透镜光纤
特点:
在光纤前端按需求研磨具有-定角度的斜面;
按照客户要求进行光纤金属化。
应用领域:
光纤激光、光纤网络、传统光学、光纤传感等。
|
平面/斜面透镜光纤参数表: |
||||
|
参数 |
单位 |
数值 |
典型值 |
公差 |
|
斜面角度 |
° |
90(平面) |
90(平面) |
±1 |
|
4~15(斜面) |
8(斜面) |
|||
|
剥纤长度 |
mm |
10,定制 |
10 |
±0.5 |
|
光纤类型 |
- |
SM,MM,PM,定制光纤 |
N/A |
N/A |
|
包层直径 |
um |
80~600 |
80,125,220 |
N/A |
|
涂覆层直径 |
um |
165~900 |
165,250,320 |
N/A |
|
连接头(可选) |
- |
FC/PC,FC/APC,定制 |
N/A |
N/A |
|
镀增透膜(可选) |
- |
R<0.2 %@指出波段 |
R<0.2% |
N/A |
|
保护套管(可选) |
- |
900um 各种颜色套管 |
900μm 白色套管 |
N/A |
|
连接头慢轴位置(仅用于保偏光纤) |
- |
和 KEY 键一致或定制 |
0°,90° |
±5° |
|
透镜慢轴位置(仅用于保偏光纤) |
- |
镜脊方向或垂直于镜脊 |
N/A |
±5° |
二, 锥形透镜光纤
特点:
光纤前端按需求研磨具有一定角度的锥面,并在锥面前端按需求研磨一定曲率半径的球面;
按照客户要求进行光纤金属化。
应用领域:
半导体激光器耦合;
医疗的激光微手术和微照明。
|
锥形透镜光纤参数表: |
||||
|
参数 |
单位 |
数值 |
典型值 |
公差 |
|
透镜夹角 |
° |
70~165 |
75,90,100 |
±2.5 |
|
透镜 R 角 |
μm |
3~50 |
5~12 |
±1 |
|
剥纤长度 |
mm |
10, 定 制 |
10 |
±0.5 |
|
光纤类型 |
- |
SM,MM,PM,定制光纤 |
N/A |
N/A |
|
包层直径 |
μm |
80~600 |
80,125,220 |
N/A |
|
涂覆层直径 |
μm |
165~900 |
165,250,320 |
N/A |
|
连接头(可选) |
- |
FC/PC; FC/APC; 定 制 |
N/A |
N/A |
|
镀增透膜(可选) |
- |
R<0.2 %@指出波段 |
R<0.2% |
N/A |
|
保护套管(可选) |
- |
900μm 各种颜色套管 |
900μm 白色套管 |
N/A |
|
连接头慢轴位置(仅用于保偏光纤) |
- |
和 KEY 键一致或定制 |
0°,90° |
±5° |
三,楔形透镜光纤:
特点:
光纤前端按需求研磨具有一定夹角的双斜面,并在双斜面前端按需求研磨定曲率半径的柱面;
将光纤发出的光束整形成椭圆形,或将光纤的接收光斑从圆形改为椭圆型;按照客户要求进行光纤金属化。
应用领域:
半导体激光器耦合、光学芯片耦合、科学研究等。
|
楔形透镜光纤参数表: |
||||
|
参数 |
单位 |
数值 |
典型值 |
公差 |
|
透镜夹角 |
° |
70~165 |
75,90,100 |
±2.5 |
|
透镜 R 角 |
μm |
3~50 |
5~15 |
±1 |
|
镜脊倒角 |
μm |
25*2 |
25 |
±10 |
|
剥纤长度 |
mm |
10,定制 |
10 |
±0.5 |
|
光纤类型 |
- |
SM,MM,PM,定制光纤 |
N/A |
N/A |
|
包层直径 |
μm |
80~600 |
80,125,220 |
N/A |
|
涂覆层直径 |
μm |
165~900 |
165,250,320 |
N/A |
|
连接头(可选) |
- |
FC/PC,FC/APC,定制 |
N/A |
N/A |
|
镀增透膜(可选) |
- |
R<0.2 %@指出波段 |
R<0.2% |
N/A |
|
保护套管(可选) |
- |
900μm 各种颜色套管 |
900μm 白色套管 |
N/A |
|
连接头慢轴位置(仅用 于保偏光纤) |
- |
和 KEY 键一致或定制 |
0°,90° |
±5° |
|
透镜慢轴位置(仅用于保偏光纤) |
- |
镜脊方向或垂直于镜脊 |
N/A |
N/A |
四,球透镜光纤:
特点:
体积小、光路短、重量轻、易于批量生产和封装;
耦合工艺简单、重复性好、耦合效率高。
应用领域:
医疗内窥镜、半导体激光器耦合、超微型器件封装、光电转换器件、光学传感、光学试验平台、CMM探针(医学、军事、公安、 情报、集成光学、光通信、光计算机均有广泛应用)。
|
球透镜光纤参数 |
||||
|
参数 |
单位 |
数值 |
典型值 |
公差 |
|
名义束腰直径 |
μm |
10~100 (±5μm) |
10,50,100 |
±5 |
|
工作距离 |
mm |
0.2≤WD≤7 (±20μm) |
0.2, 0.5, 3, 7 |
±20 |
|
球透镜直径 |
μm |
120~300 (±10μm) |
120, 165, 250, 300 |
±10 |
|
光纤类型 |
- |
SM |
NA |
NA |
|
涂覆层直径 |
μm |
250~400 |
250,400 |
NA |
|
包层直径 |
μm |
125~250 |
124,250 |
NA |
|
剥纤长度 |
mm |
5±1,可定制 |
5 |
±1 |
五,斜面球透镜光纤
特点:
体积小、光路短、重量轻、易于批量生产和封装
应用领域:
·医疗内窥镜、光耦合、光电转换器件、PLC、OCT、光学传感、光学照明。
|
斜面球透镜光纤参数 |
||||
|
参数 |
单位 |
数值 |
典型值 |
公差 |
|
球透镜直径 |
μm |
120~300 |
160,250,300 |
±10 |
|
研磨角度 |
° |
39 |
39 |
±1 |
|
S1 面光洁度(美军标标准:MIL-PRF-13830) |
- |
10~20 |
10~5 |
NA |
|
S1 面面型 |
- |
≤ λ/5 @632.8nm |
NA |
NA |
|
研磨精度(距离球中心线位置) |
μm |
±10 |
±5 |
NA |
|
光纤类型 |
- |
SM |
NA |
NA |
|
剥纤长度 |
mm |
5±1, 可定制 |
5 |
±1 |
|
涂覆层直径 |
μm |
250~400 |
250,400 |
NA |
|
包层直径 |
μm |
125~250 |
124,250 |
NA |
