倒置金相显微镜GX53

快速分析较厚的大尺寸样品材料

专为钢铁、汽车、电子和其他制造行业设计的GX53显微镜能够提供传统显微镜观察方法难以获得的清晰图像。将该显微镜与PRECiV图像分析软件配合使用时，从观察到图像分析和报告的整个检测流程都将变得更加顺畅。



快速检测，功能先进

快速观察、测量和分析金相结构。



先进的分析工具

1.采用组合观察方法获得出色图像

2.轻松生成全景图像

3.生成全聚焦图像

4.采集明亮区域和暗光区域

物镜对显微镜的性能至关重要。新的MXPLFLN物镜通过同时实现数值孔径和工作距离最大化，为MPLFLN系列落射式照明成像增加了深度。放大20倍和50倍时，分辨率越高，通常意味着工作距离越短，这会迫使样品或物镜在物镜交换过程中缩回。在许多情况下，MXPLFLN系列的3 mm工作距离消除了这一问题，使检查速度更快，物镜碰到样品的可能性更小。

从不可见到可见：MIX技术

MIX技术将暗场与另一种观察方法（例如明场或偏振）相结合，使您能够查看传统显微镜难以观察的样品。圆形LED照明器具有定向暗场功能，可在指定时间照射一个或多个象限，减少样品的光晕，以便更好地观察表面纹理。

印刷电路板的横截面

明场 基板层和通孔不可见。	暗场 痕迹不可见。	MIX：明场 + 暗场 所有组成部分均可清晰呈现。

不锈钢

明场 无法观察到纹理。	暗场象限 色彩信息被去除。	MIX：明场 + 暗场象限 材料色彩和纹理均可见。

轻松生成全景图像：即时MIA

使用多图像拼接（MIA）功能时，只需转动手动载物台上的XY旋钮即可轻松完成图像拼接 — 电动载物台为可选件。PRECiV软件采用模式识别生成全景图像，非常适合检查渗碳和金属流动情况。

螺栓的金属流动

使用XY旋钮调整载物台位置。		可以看到金属流动的全部情况。



生成全聚焦图像：EFI

PRECiV软件的景深扩展（EFI）功能可采集高度超出景深范围的样品图像。EFI可将这些图像堆叠在一起，生成样品的单幅全聚焦图像。即使分析表面不平整的横截面样品时，EFI也能创建全聚焦图像。

EFI配合手动或电动Z轴聚焦装置，可生成高度图像，对结构进行可视化观察。

树脂零件

使用对焦手柄调整物镜的高度。	EFI自动采集并堆叠多幅图像，生成样品的单幅全聚焦图像。



利用HDR同时采集明亮区域和暗光区域

采用先进图像处理技术的高动态范围（HDR）可调整图像内的亮度差异，从而减少眩光。该功能还有助于增强低对比度图像的对比度。HDR可用于观察电子器件中的微小结构并识别金属晶界。

金板

部分区域存在眩光。	使用HDR可清晰呈现暗光区域和明亮区域。

铬扩散涂层

对比度低且不清晰。	使用HDR增强对比度。



专为材料科学而优化

1.专为材料科学而设计的软件

2.符合行业标准要求的金相分析



人性化

即使是新手操作员也可以轻松完成样品观察、结果分析和报告创建。

1.轻松恢复显微镜设置

2.用户指导让高级分析变得更加简单

3.高效生成报告

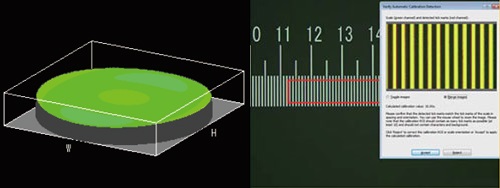

先进的成像技术

我们成熟可靠的光学和成像技术可提供清晰的图像和可靠的结果。

1.可靠的光学性能：波前像差控制

2.清晰的图像：图像阴影校正

3.一致的色温：高强度白光LED照明

4.精确测量：自动校准

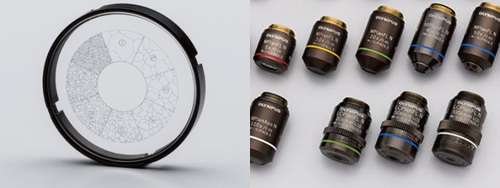

模块化

根据您的应用要求选择所需的组件。

1.打造专属于您的系统：利用各种可选组件获得全面定制的系统
