日本奥林巴斯OlympusCKX53倒置显微镜

日本奥林巴斯OlympusCKX53倒置显微镜

奥林巴斯CKX53倒置显微镜
 CKX53倒置显微镜|奥林巴斯倒置显微镜

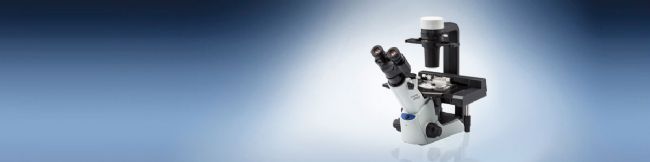

凭借改进的图像质量和人体工程学设计，奥林巴斯CKX53提供了卓越的性能和用于各种细胞培养的舒适的工作流程需求，包括活细胞观察，细胞采样和处理，图像捕获和荧光观察。
 CKX53倒置显微镜|奥林巴斯倒置显微镜
活细胞观察
通过集成相差（IPC）系统实现快捷而高效的观测
CKX53 IPC的系统来实现的高对比度提供了细胞以4X、10X、20X和40X一个清晰的视野，而用户无需转换或更换相差环板。新相差系统方便更快和更舒适的工作流程简单而有效的细胞观察。
 CKX53倒置显微镜|奥林巴斯倒置显微镜
清晰，FN22宽视野2X物镜
相差板孔的PLN2X物镜，CKX3-SLPAS，22mm视场和一个内径11mm。其结果是，使用该物镜的观察是完美的有效筛选所需细胞，从而实现了更快的细胞培养过程。 2X的物镜提供了显着更高的对比度，其它的物镜，使样品中甚至是透明物体进行明确标识。例如，观看一个96孔的微孔板时，宽视场使得能够在良好的所有细胞，而不需要移动载物台被观测到。
 CKX53倒置显微镜|奥林巴斯倒置显微镜
体验3D视图带动的“反转对比”（IVC）技术
用这种新开发的IVC的技术，景深比的相位对比使得能够呈现清晰的三维图像为任何形状或透明的物体窄。此外，观察IVC没有提供光晕或定向阴影明确的意见，观察过程中保留的对象的详细信息的完整性。
*10X物镜（PLCN10X，CACHN10XIPC）用于这个新的IVC的观察。
面向用户的设计有效的细胞采样和处理
在无菌条件下有效的细胞观察
CKX53的设计，以适应一个干净的镜体上。凭借其抗紫外线的涂层，在显微镜可以在干净的镜体上在紫外灯杀菌过程中遗留。与以往机型CKX相比，CKX53约为7公斤重量更轻，具有更小的体积，使其占用的实验室空间最小量。显微镜可以只用一只手很容易地移动，并通过观察筒的颈部进行。显微镜的基部具有一个滑动垫可以很容易定位。
在一个无菌台式环境容易细胞采样
视点和CKX53光轴/调焦旋钮之间的距离更短便于自然的手的定位，使聚焦和细胞采样更加容易。
人体工学设计方便用户操作
无论是从站立或坐着的位置进行观察，目镜的45度角，并在载物台对面的蝴蝶形观察管的位置有利于人体工程学的细胞观察。无菌工作可以开始，并迅速完成最小化细胞培养箱外的时间。
所有包括电源开关，粗，细焦点，用于切换光路的旋钮控制符合人体工程学定位为增强操作，减少用户疲劳。
可容纳细胞培养容器的品种
与CKX53支架，很容易以查看是在各种容器中，包括培养皿，微孔板，和烧瓶。当任选支架附着，最多三个35毫米培养皿可以适合在载物台上。此外，不同类型的微孔板可以在没有保持器进行处理。
对于多层薄瓶更全面的观察
CKX53的宽度和易拆卸聚光镜也能够查看容器，如多层组织烧瓶，高达190mm的高度。在PLC4X物镜的焦点的优良深度使得多层组织烧瓶内的两个底层的快速和容易的细胞观察。
使用不同的容器的灵活性
容器把柄的臂可以让用户可以手动定位的细胞培养容器抬起。另外，该阶段可以扩展到70毫米左右的更大的处理灵活性。
荧光观察
宽范围清晰视野的荧光染料
CKX53标准荧光套件，即使微弱的荧光信号可以清楚地与不同的集成光源，例如一个100W水yin灯（U-LH100HG），一个130W高压汞灯（U-HGLGPS）的帮助观察时，和第三方的LED*。与我们优秀的IX3和BX3显微镜所提供的同类型镜装置可以在反射镜装置滑块三个插槽进行设置。
*在某些地区不可用。
在明亮的条件下高对比度
在“遮光板”的使用CKX53荧光观察而设计的。屏蔽有效地阻挡室内光线，提高荧光的对比度，并可实现清晰荧光观察，即使在明亮的实验室条件。当使用相差，遮光板可以抬起通过向样品传递的光。
 CKX53倒置显微镜|奥林巴斯倒置显微镜|
技术参数

项目		CKX53倒置显微镜
观察模式		明场	相差	荧光
光学系统		UIS2（无限远校正）光学系统
调焦		循环使用的粗、细调焦旋钮物镜转换器垂直运动系统。 行程：20mm（聚焦点：高达18.5 mm的平板载物台顶面） 每转行程：36.8mm（粗），0.2mm（微）
物镜转换器	手动	内置 4孔位
载物台	平板载物台	200mm（长）×252mm（宽） 可合并交换透明插入板
	机械载物台	在平板上载物台的右侧XY同轴旋钮的地方微孔板架配备有防脱功能 载物台行程：X= 110mm，Y =74mm
	分段载物台	70 mm (L) X 180 mm (W)
照明系统	光源	4000K色温的LED光源
	过滤器支架	插入厚达6mm与ø45mm过滤器，可拆卸
	孔径光阑	光圈叶片，手动打开/关闭系统
	插入滑块	带有相差滑块的口袋和内置滑块位置，单击停止机制 预中心iPC的光圈4X，10X，20X和40X 插入方向可以通过±30度到右侧或左侧的范围内调整
IPC滑块		预中心相差孔径4X，10X，20X，40X和2个ø45mm空孔
聚光镜		最大数值孔径NA：0.3 工作距离WD：72mm 适用物镜放大倍率2X，4X，10X，20X和40X 高达190毫米高度组织瓶可以在载物台上加载不可拆卸式聚光镜
观察管		固定式三目镜筒，倾角45度 瞳距48-75mm 光路：目镜/相机端口=100/0 0/100
相机端口		奥林巴斯相机适配器接口
目镜		放大倍率：10X FN22
荧光照明		可拆卸照明3CH切换滑块
	FL光源	100W汞灯
	FL光闸	可用的
	FL视场站	可用的
	FL激发块	2个激发块（B＆G）和UIS2反射镜装置（可选）
	FL遮光板	遮光板可从室内防止光线
外形尺寸		200 (W) x 498 (D) x 454 (H) mm (相差配置)
重量		约 6.9 kg
额定电压/电流		AC 100-240V 50/60 Hz 0.4A
耗电量		小于4W
操作环境	环境温度	室内5 - 40 ºC (41 - 104 ºF)
	最大相对湿度	室内80% 温度达31℃ (88℉)时, 70% 温度达34℃(93℉)时 , 60% 温度达37℃(99℉)时, 50% 温度达40℃(104℉)时



使用集成相衬(iPC)系统实现快速高效的细胞观察





CKX53 iPC系统的高衬度特点能够以4x、10x、20x、和40x 倍率获得清晰观察效果，无需使用者对环状光阑进行更换或重新对中。 全新的相衬系统有助于实现简单高效的细胞观察，从而让工作流程更快更舒适。


利用2X物镜和FN22获得清晰宽广的观察视野





PLN2X物镜的环状光阑CKX3-SLPAS拥有22mm的视场，直径11mm。 由此，使用该物镜观察能够完美高效地筛选所感兴趣的细胞，获得更快的细胞培养过程。 该2X物镜与其他物镜相比具有明显更高的对比度，甚至能够让样本中的透明目标获得清晰识别。 例如，在观察96孔微孔板时，宽广的视野在无需移动载物台情况下即可观察一个孔内的所有细胞。

利用 “反转对比” (IVC)技术实现3D观察

采用这种全新开发的IVC技术，视场深度比相衬系统的深度更窄，这让其能够绘制任意形状或透明度目标的清晰三维图像。 此外，IVC观察还可获得无光晕或定向阴影的清晰观察效果，在观察过程中确保目标细节的完整性。
* 在这种新型IVC观察中使用10X物镜 (PLCN10X，CACHN10XIPC) 。




无菌条件下的高效细胞观察

CKX53设计用于配合洁净工作台使用。 这款具有抗紫外线涂层的显微镜在紫外线灭菌过程中可留置在洁净工作台上。 与此前的CKX型号相比，CKX53重量大约轻了7公斤，且占地空间更小，因此占用的实验室空间极小。 该显微镜仅用一只手就可轻松搬运，搬运时握持观察镜筒的颈部。 显微镜底座上配有滑动垫板，方便显微镜的定位。




方便在无菌工作台环境进行细胞采样





CKX53视点与光轴/聚焦旋钮之间更短的距离有助于保持自然的手部姿势，让聚焦和细胞采样更加轻松。

方便人性化操作的人体工学设计





无论采用站姿还是坐姿进行观察，45度角目镜和蝶形观察镜筒相对载物台的位置均可有助于获得符合人体工学设计的细胞观察效果。 无菌作业能够迅速开始和结束，最大限度缩短细胞在恒温箱外部的留置时间。
包括电源开关、粗细对焦、以及光路切换旋钮等所有控制部件的位置均符合人体工学设计，由此可提高操作性能，缓解用户疲劳。

可容纳各种细胞培养容器





CKX53的通用支架能够轻松实现对包括培养皿、微孔板和培养瓶在内各种容器内培养的细胞进行观察。 在使用选配支架时，载物台上最多可放置三个35mm的培养皿。 此外，无需支架即可对各种类型的微孔板进行操作处置。

实现对多层组织培养瓶更全面的观察





CKX53的宽度和方便拆卸的聚光镜让其能够对诸如高度最大190mm的多层组织培养瓶等容器进行观察。 PLCN4X物镜优良的焦深能够实现对多层组织培养瓶内的两个下层快捷方便的细胞观察。

可使用多种器皿的灵活性

支架臂杆能够升起，因此使用者可手动调节细胞培养容器的位置。 此外，载物台还可向左向右延长最大70mm，方便获得更大的操作灵活性。

利用各种荧光染料获得清晰观察

利用CKX53标配荧光观察组件，在诸如100 W汞灯 (U-LH100HG)、130 W高压汞灯(U-HGLGPS)、以及第三方LED等各种集成光源的辅助下可清晰观察到微弱的荧光信号*。 反射镜单元滑块上的三个槽可安装与IX3和BX3显微镜相同型号的反射镜。
*某些地区不提供。



明亮条件下的高对比度

“Umbra遮光罩”专为CKX53的荧光观察而特别设计。 该遮光罩能够有效阻挡室内光线，提高荧光对比度，并可在明亮条件下获得清晰的荧光观察效果。 在使用相衬时，Umbra遮光罩可升起，让光线通过照射到样本上。
