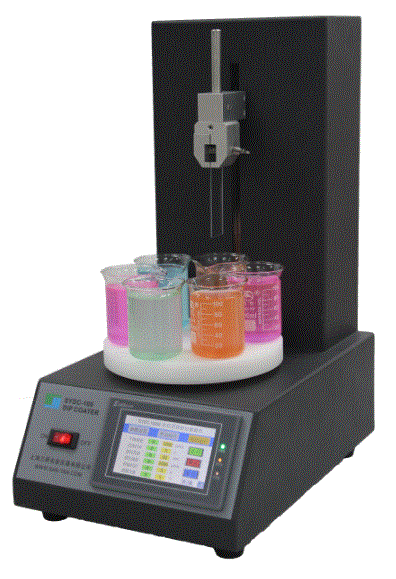

上海三研SYDC-100M型多层镀膜浸渍提拉镀膜机

一.产品简介
SYDC-100M多层浸渍提拉镀膜机，是专门为多种溶液全自动制备多层薄膜材料的研究工作而设计，对不同液体轮换浸渍提拉工艺得到多层薄膜。浸渍提拉及溶液轮换流程的各参数均精密可调、自动控制。对镀膜基质无特殊要求，片状、块状、圆柱状等均可镀膜。运行稳定、工作时液面无振动，可极大提高实验精度。确保制备均匀的膜层。
适用于硅片、晶片、玻璃、陶瓷、金属等所有固体材料表面涂覆工艺。
二.产品特点
1.精密的垂直提拉装置。最新升级为瑞士原装进口的垂直提拉装置部件，采用特种功能材料制作，具有精密度高、传动无间隙、运行平滑、耐腐蚀、终身免维护、使用寿命长等特点。
2.采用伺服电机驱动。配合瑞士原装进口的垂直提拉装置和程序控制系统，确保运行精度及稳定性，已达到完全消除提拉震动的效果，确保涂膜均匀。
3.多参数全自动程序控制。共有六个参数设置：下降速度、浸渍时间、提拉速度、镀膜尺寸、镀膜次数、镀膜间隔时间，各参数均连续可调，精密控制。镀膜程序设定后，从下降到浸渍，再到提拉镀膜的整个镀膜过程全自动运行。
4.旋转台上有6个位置，可最多放置6个溶液。可任意编程排序，程序控制转换。
5.高、低速均运行平稳，镀膜时液面无振动，使膜层更均匀、无条纹。
6.采用4.3英寸液晶触摸屏使控制更方便。运行时，各项参数实时显示，更直观了解镀膜进程。
7.上下两端均安装有限位传感器，提拉或下降运行时，到限位处自动停止，避免提拉或下降的超限运行。
8.采用独特设计的平口型夹具，两面均匀夹持样片，不会夹坏样片。
9.可对不同溶液（材料）进行全自动多层浸渍提拉镀膜；
三.技术参数
1.提拉速度范围：1～6000 μm/s，最小分辨率1μm/s；
2.速度精度：-0.02%～+0.02%；
3.最大行程：约200 mm；
4.适用基片尺寸：MIN 10×10 mm，MAX 100×100 mm，厚度MAX 10mm；
5.浸渍时间：1～3600 s，最小分辨率1s；
6.溶液位置：1～6；（旋转台上有6个位置，最多可放置6种材料的溶液）；
7.旋转台转速：0.01～0.3 r/s；
8.旋转台尺寸：?200 mm；
9.旋转台控制方式：自动程序控制；
10.循环次数：1～1000次，最少1次；
11.每次镀膜间隔时间：1～3600 s，最小分辨率1s；
12.电源：220V/50Hz
