动物脑部电化学检测系统，小动物FSCV测量仪

BIOSENSORS生物酶传感器用于在大小鼠清醒自由的状态下监测其脑内的化学物质的变化，它反应迅速、特异性高、实时精确。实验人员可以将生物酶传感器与数据采集器和软件相配合，用于数据的记录和分析。生物传感器将是在体检测神经递质浓度的有力工具。

可以检测的参数：
谷氨酸
葡萄糖
乳酸
脑组织氧浓度

生物酶传感器以酶为介质检测分析物的浓度，当分析物与特异性的酶发生化学反应生成过氧化氢后，再通过铂铱电极发生氧化反应而产生电流 ，大脑中存在的电活性干扰物质通过被动式选择性膜被排除，必要时可主动清除。

神经递质实时检测系统应用快速扫描循环伏安法（FSCV）技术，快速实时监测动物体内的儿茶酚胺类神经化学物质的含量（如多巴胺，去甲肾上腺*素，血清素等）。系统使用了碳纤维生物传感器，可在大小鼠身体上实现短期的快速测量。系统有两种规格，一种为用于大鼠的无线遥测系统，另外一份为应用到小鼠的有线遥测系统。

技术优势:
√ 良好的空间分辨率-直径34um 碳纤维
√ 良好的时间分辨率- 5-10 sweeps/s
√ 准确度-使用现有的可定义的明确儿茶酚胺类标记物，排除了其他种类物质的干扰。
√ 采样速率: 5k/s (大鼠系统)，或者10K/s（小鼠系统）

主要特点：
反应迅速: 快速生理活动时中的分析物检测
高特异性：排除脑内存在的内源性电活性干扰物
线性反应: 对不同浓度的标准也产生线性的氧化电流





主要应用方向：
在体监测动物脑内微环境中化学物质的浓度变化
在行为学和生理活动时检测动物脑内的神经递质变化
药物筛选 ，包括神经药理作用
生物标记物监测

快速扫描循环伏安系统
Pinnacle 的快速扫描循环伏安 (FSCV) 系统专门设计用于简化儿茶酚胺 （即多巴胺、去甲肾上腺*和血清素）的测量。Pinnacle 为小鼠和大鼠提供交钥匙系统。无线大鼠系统和系留鼠标系统都使用碳纤维传感器来实现对自由移动动物大脑的短期测量。


如何运作
通过在植入的碳纤维传感器上快速循环电压并测量产生的电流来检测生物胺水平。我们的系统可以在进行详细的行为研究时测量自发的亚秒级神经递质释放事件。无线和系留系统均在 250 至 400 V/s 的范围内扫描，用户可选范围为 -1.1 至 +1.3 V。所有系统都内置支持控制外部刺激。
电压跨度：-1.1 V 至 +1.3 V
范围：250 – 400 V/s
扫描/秒：5 - 10
积分/扫：1000




分析


多巴胺（蓝色）、5-羟色胺（绿色）和去甲肾上腺*（粉色）在被 FSCV 检测到时具有特定的伏安曲线。

TETHERED 快速扫描循环伏安 (FSCV) 系统允许研究人员利用小鼠模型的强大遗传学来解决生物神经递质释放和功能的潜在机制。

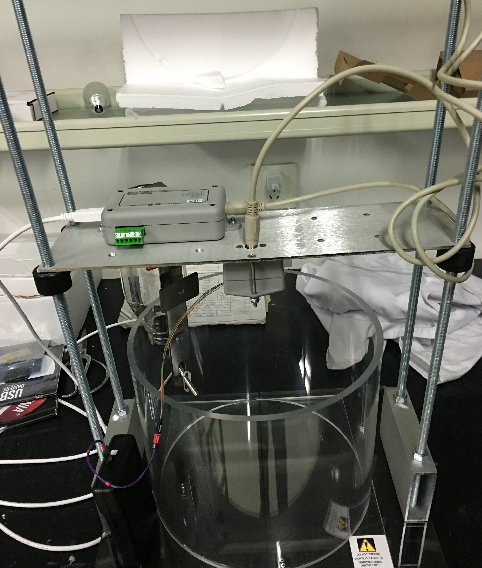

头戴式 FSCV 板通过低扭矩换向器将信号发送到接口盒，该接口盒将数据流式传输到主机 PC。该系统配备 Pinnacle 的免费 8500 软件。


1. FSCV 接口盒提供对激励线的访问并将数据传输到 PAL-8500 软件。
2. 安装在保持架上方的低扭矩换向器允许不受阻碍的自由移动。
3. 信号在动物头部使用我们的头部放大和过滤，确保提供干净、无伪影的数据。
4. 立体定位的引导插管允许轻松插入碳纤维传感器。Headmounts 用牙科丙烯酸固定在头骨上，并作为 Headstage 的连接端口。

碳纤维
Pinnacle 的 FSCV 系统使用碳纤维传感器 (CFS) 来测量自由活动动物大脑中多巴胺和其他儿茶酚胺的存在。我们的传感器是直径为 34 µm 的碳纤维，封装在二氧化硅护套中，延伸到二氧化硅末端 0.5 mm 之外。所有 Pinnacle CFS 都需要 Ag/AgCl 参比电极。
我们的传感器是直径为 34 微米的碳纤维，封装在二氧化硅护套中，该护套超出二氧化硅末端 0.5 毫米。

碳纤维传感器
碳纤维传感器按套管类型以及研究人员是否需要将其从套管中取出以进行后校准排序。CFS-F 传感器固定在插管中，无法拆除以进行后期校准。

FSCV PAL-8500 软件包

FSCV 系统包括 Pinnacle 的免费 PAL-8500 软件，该软件支持传统的短记录模式（两分钟或更短的记录）以及使用扩展连续模式的长期记录。此外，该套件支持集成的同步视频录制，可以在监测动物行为的同时监测生物胺的释放。

该软件的其他功能包括：
• 背景减法
• 3D 可视化
• 用户可选过滤器
• 热图
• 动画伏安图
• 导出到第三方包
