产品概述

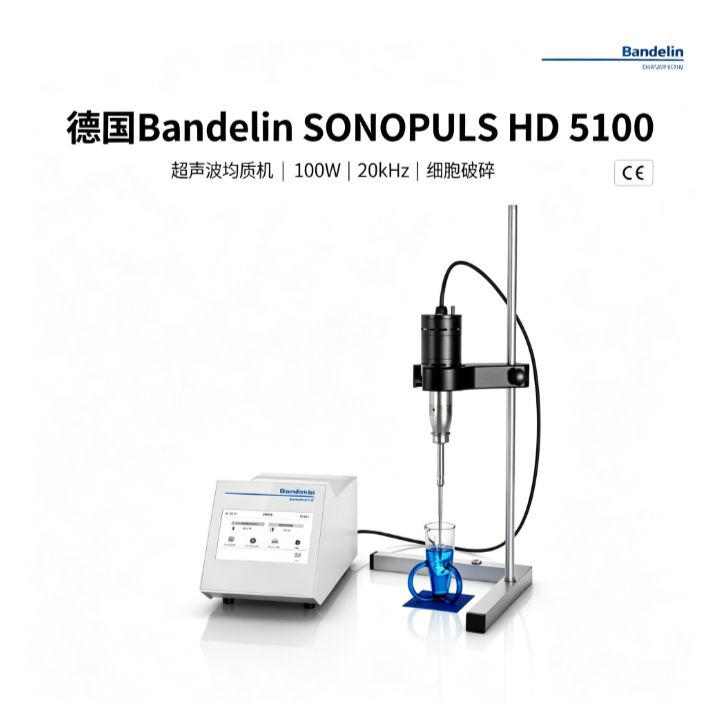

Bandelin SONOPULS HD 5100是一款实验室用探头式超声波均质机，由超声波发生器GM 5200、超声换能器UW 5100、钛合金探头TS 103和助推喇叭SH 100 G组成。该设备通过探头将20kHz的超声波能量直接聚焦于样品中，产生强烈的空化效应——液体中形成大量微小气泡并迅速破裂，释放出的冲击波和剪切力用于细胞破碎、乳化、分散和脱气等样品处理操作。HD 5100的标称超声功率为100W，处理量范围3至200mL，适合实验室中从小体积样品（如微量离心管中的细胞悬液）到中等体积样品（如烧杯中的乳液制备）的各种超声应用。设备搭载AMPLICHRON电路技术，该电路实时监测探头的实际振幅并自动调节输出功率，使探头在不同负载条件下（如样品粘度变化、探头浸入深度变化）维持恒定的设定振幅值。脉冲模式支持工作和休息间隔的独立设定，可在超声处理过程中控制样品温升。累计能量显示（单位Ws）提供了超声能量输入的量化参考，有助于不同批次之间处理条件的一致性和实验结果的复现。

技术参数

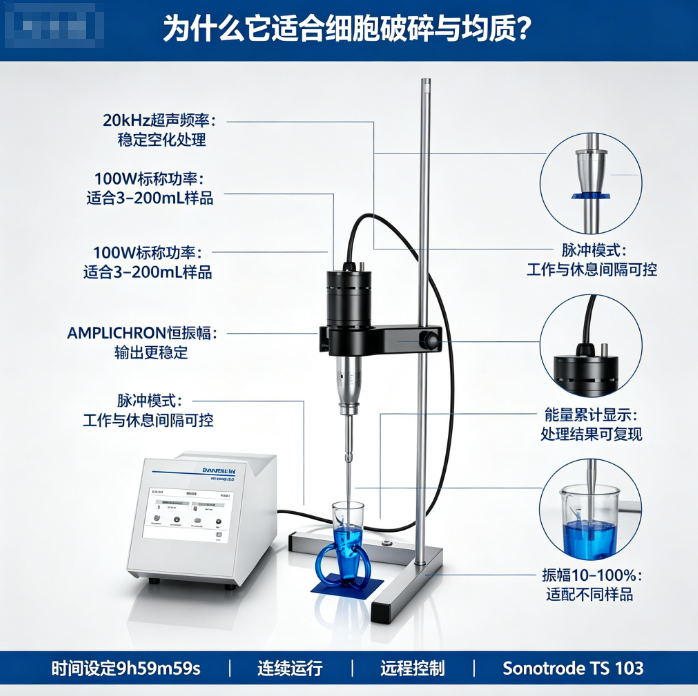

核心技术特点

AMPLICHRON恒振幅电路与负载适应性

在探头式超声波处理中，探头末端的实际振幅是决定处理效果的核心参数。当探头浸入不同粘度或不同体积的样品时，声学负载条件会发生变化——高粘度或大体积样品对探头振动的阻尼更大，如果发生器无法自动补偿负载变化，探头的实际振幅就会偏离设定值，导致处理效果不一致。

HD 5100搭载的AMPLICHRON电路通过实时监测换能器的电学参数来间接感知探头的机械负载状态。当负载增大导致振幅下降时，电路自动提升输出功率以维持振幅恒定；当负载减小时，电路自动降低输出功率以防止振幅过冲。这一反馈调节使得同一振幅设定值在不同样品条件下能够产生相近的处理强度，有利于将小试阶段的超声参数复现到稍大体积的样品处理中。

脉冲模式与样品温升控制

超声波处理过程中，空化效应和探头与液体的摩擦会产生热量，导致样品温度升高。对于热敏性样品（如含酶、核酸或蛋白的细胞裂解液），过高的温度可能造成目标分子的降解。HD 5100的脉冲模式允许用户分别设定超声工作时间（0.5-600秒）和休息间隔（0.3-600秒）。在每个休息间隔中，样品中的热量通过热传导和与周围环境的换热部分散去，降低了连续超声导致的温升速率。

这种工作/休息交替的模式在处理热敏样品时比较实用——例如在冰浴中破碎细菌细胞时，使用较短的超声脉冲配合较长的休息间隔，可以将样品温度控制在较低水平，同时累积足够的超声能量完成细胞破碎。脉冲模式的另一个好处是减少了长时间连续超声对探头和换能器的热负荷，有助于延长部件的使用寿命。

累计能量显示与实验复现性

HD 5100的数字显示屏除了显示当前振幅设定值和实际值、剩余时间外，还提供了累计超声能量（单位瓦秒，Ws）的显示。累计能量是超声功率对时间的积分，反映了投入到样品中的总超声能量。在细胞破碎和乳化等应用中，处理效果（如细胞破碎率、乳液粒径）通常与输入的超声能量相关，而非仅仅与处理时间相关——因为处理时间相同时，不同体积或不同样品的实际负载功率可能不同。

通过观察累计能量值，操作人员可以以能量而非时间作为处理终点的参考——当累计能量达到某个经验值时停止超声，不同批次之间获得的处理效果更趋于一致。这一功能对于需要将超声处理步骤写入标准操作程序的实验室具有实用价值。

标配组件与即用套装

HD 5100以即用套装形式交付，包含发生器GM 5200、换能器UW 5100、钛合金探头TS 103（直径3mm，长度147mm，适用于3-50mL样品体积）、助推喇叭SH 100 G以及安装工具。用户拆箱后完成组装即可使用，无需另行采购配件。对于超出3-50mL范围的样品（50-200mL），可选配更大直径的探头以适应更大的处理量。

适用场景

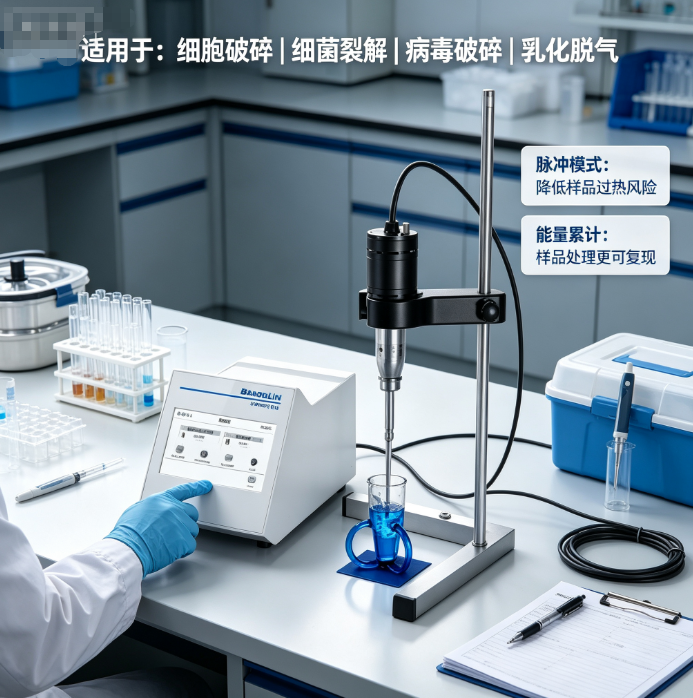

适用于分子生物学和生物化学实验室的细胞破碎——大肠杆菌、酵母菌、哺乳动物细胞的裂解，释放DNA、RNA和蛋白质供后续提取和纯化。适用于化学和材料实验室的纳米分散和乳化——纳米颗粒在溶剂中的分散、乳液和微乳液的制备。适用于样品前处理中的脱气和均质——液体样品的脱气、固液混合物的均质化和颗粒分散。适用于需要进行超声处理参数复现的研究——累计能量显示和恒振幅控制为不同批次之间处理条件的一致性提供了技术支持。

Bandelin SONOPULS HD 5100超声波均质机在重组蛋白提取中大肠杆菌细胞破碎的应用案例

内容描述

一、应用场景背景

使用场景为某高校生物化学实验室，研究方向为重组酶的异源表达与纯化。该实验室在大肠杆菌BL21（DE3）中表达一种来源于嗜热菌的耐热脂肪酶，用于后续的酶学性质表征和生物催化应用研究。表达后的菌体需要通过细胞破碎释放目标蛋白，再进行镍柱亲和层析纯化。

实验流程：大肠杆菌发酵液 → 离心收集菌体 → 重悬于裂解缓冲液中 → 超声波破碎细胞 → 离心去除细胞碎片 → 上清液上样镍柱 → 洗脱纯化 → 透析去除咪唑 → 获得纯酶。

样品规模：每批发酵液约500mL，离心后获得湿菌体约3-5g。菌体重悬于30-40mL裂解缓冲液中，分装至50mL离心管中，每管约10-15mL，进行超声波破碎。

关键要求：细胞破碎需充分，以释放足够的目标蛋白。破碎过程中需控制样品温度，防止目标脂肪酶因过热而变性失活。不同批次之间的破碎效果需保持一致，以便后续纯化步骤的蛋白产量具有可比性。

二、场景需求与现存痛点

1. 核心需求：

细胞破碎效率：大肠杆菌的细胞壁由肽聚糖层构成，需要足够的机械力才能充分破碎。破碎不充分会导致目标蛋白释放不完全，纯化产量偏低。破碎效率需能在不同批次之间保持一致。

样品温升控制：超声处理产生的热量会使样品温度升高。嗜热脂肪酶虽然本身耐热，但大肠杆菌细胞裂解后释放的蛋白酶在常温下活性较强，可能降解目标蛋白。因此仍需要将样品温度控制在低温（冰浴条件下），抑制蛋白酶活性。

处理参数的复现性：不同研究生操作时，需要能够复现相同的处理效果。超声参数的设定和监控需能够提供操作一致性的技术保障。

2. 现存痛点（此前使用某品牌基础型超声波细胞破碎仪）：

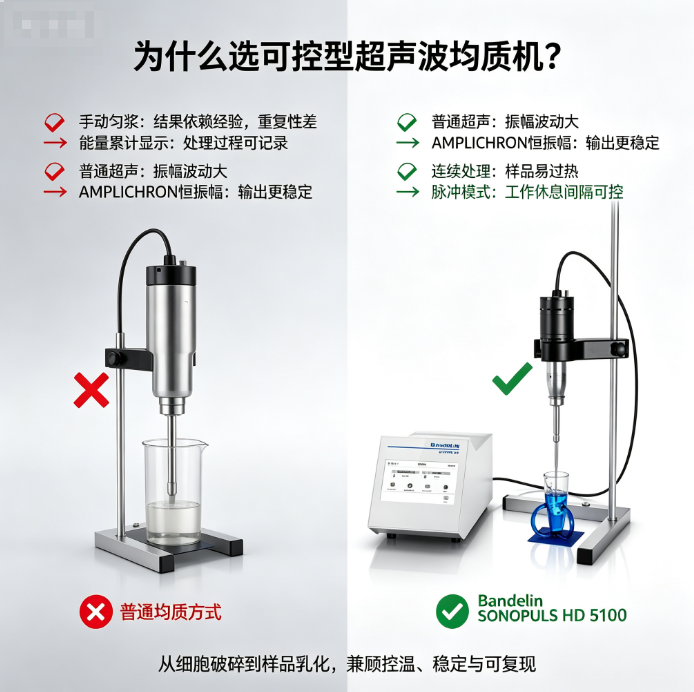

振幅手动调节不准确：此前使用的设备振幅调节为机械旋钮式，没有数字显示实际振幅值。操作人员依靠旋钮刻度估算振幅设定，不同操作人员对旋钮位置的判断差异导致实际振幅不同。相同旋钮位置在不同负载条件下的实际振幅也可能不同。

无脉冲模式、温控困难：该设备没有脉冲模式，只能连续超声。操作人员需要手动间歇启停来控制温升——超声10秒后手动暂停，等待几十秒散热后再启动。这种手动操作不仅耗时，而且每次启停的时间间隔不统一，不同操作人员的手法差异较大。一次在破碎过程中因操作人员忘记及时暂停，样品温度升至约45℃，该批次纯化后的酶活性比正常批次偏低约30%，推测是高温导致部分蛋白变性或蛋白酶降解加剧。

无能量累计显示：不同批次之间超声处理的“量”以处理时间衡量，但实际负载功率因样品体积和菌体浓度不同而存在差异。相同处理时间下，不同批次的破碎效果不完全一致。研究生在实验记录中只能记录“振幅约60%，超声10分钟”这类描述，参数的准确性和复现性不够理想。

三、设备选型与参数

采用德国Bandelin SONOPULS HD 5100超声波均质机，具体参数如下：

设备参数：德国制造，标称超声功率100W，频率20kHz，处理量3-200mL。振幅10-100%数字设定，AMPLICHRON恒振幅电路。脉冲模式：工作0.5-600秒，休息0.3-600秒。时间设定9h 59min 59s。累计能量显示（Ws）。标配钛合金探头TS 103（直径3mm，长度147mm），助推喇叭SH 100 G。

应用配置：将菌体悬液（约10-15mL）装入15mL离心管中，置于冰浴中。探头TS 103浸入液面以下约1cm。设定振幅60%，脉冲模式：工作10秒，休息30秒。累计超声工作时间设定为5分钟（即30个循环）。观察累计能量值在稳定负载条件下约500-600 Ws时达到处理终点。

四、应用实施过程

1. 参数优化与确定：

首次使用HD 5100时，研究生进行了参数优化实验。在不同振幅（40%、60%、80%）和不同超声时间下破碎菌体，测定上清液中总蛋白浓度和脂肪酶活性。结果显示，60%振幅、累计超声时间5分钟（脉冲模式：工作10秒/休息30秒）条件下，蛋白释放量和酶活性达到平台期，进一步增加超声时间和振幅不再显著提升蛋白释放量。该参数被确定为标准操作程序。AMPLICHRON电路在负载变化时维持探头振幅稳定——不同样品的菌体浓度有轻微差异时，探头振幅仍保持在设定值的60%附近。

2. 脉冲模式与温控效果：

脉冲模式（工作10秒/休息30秒）配合冰浴，使样品在整个处理过程中温度保持在4-8℃之间。操作人员不再需要手动控制启停，减少了操作负担和处理手法差异。相比于之前手动间歇超声时偶尔出现的温度失控情况，脉冲模式的温度控制更为可靠。

3. 累计能量显示与批次一致性：

连续5批菌体破碎中，操作人员在累计能量达到500-600 Ws时停止超声（对应累计超声时间约5分钟）。5批上清液的总蛋白浓度分别为12.3、12.8、12.5、12.1、12.6 mg/mL，相对标准偏差约2.5%。之前使用旧设备时，总蛋白浓度在9-14 mg/mL之间波动，RSD约15%。

4. 酶活性验证：

5批纯化后的脂肪酶在60℃、以对*酚棕榈酸酯为底物测定酶活性。5批酶的比活性在82-88 U/mg之间，RSD约3%。与之前旧设备时的数据（比活性65-90 U/mg，RSD约12%）相比，数据离散程度明显降低。

五、应用效果

细胞破碎效率与蛋白产量提升：HD 5100的恒振幅输出和累计能量监控使不同批次之间的破碎条件趋于一致，蛋白释放量稳定。与之前旧设备时期相比，总蛋白浓度RSD从约15%降低至约2.5%，纯化酶比活性RSD从约12%降低至约3%。数据的复现性改善为后续的酶学性质表征提供了更可靠的基础。

温控可靠性改善：脉冲模式配合冰浴替代了手动间歇启停操作，样品温度始终控制在目标范围内。研究生反馈操作便利性提升，不再需要全程守在设备旁手动控制启停，也无需担心温度失控导致实验失败。

实验记录的标准化：累计能量值使超声处理有了除时间之外的量化参考。研究生的实验记录中现在可以记录“振幅60%，脉冲10s/30s，累计能量500-600 Ws”，参数描述比之前的“约60%，约10分钟”更精确，实验的可复现性得到实验室负责人的认可。

🔬 应用领域注释：
该超声波均质机在高校生物化学实验室中，用于大肠杆菌细胞破碎释放重组蛋白。Bandelin SONOPULS HD 5100通过AMPLICHRON恒振幅电路和脉冲模式解决了传统基础型细胞破碎仪振幅不稳定和温控需要手动操作的问题，通过累计能量显示为超声处理提供了除时间之外的量化监控指标，提升了批次间处理条件的一致性和实验结果的复现性。对于需要进行细胞破碎、蛋白提取和样品均质等超声处理、且追求参数可复现和操作标准化的生物化学和分子生物学实验室，HD 5100提供了一种能够兼顾处理效率、温控可靠性和数据复现性的实验室超声波均质方案。
