剖面测量pH传感器 德国PreSens 微型光纤 梯度分析

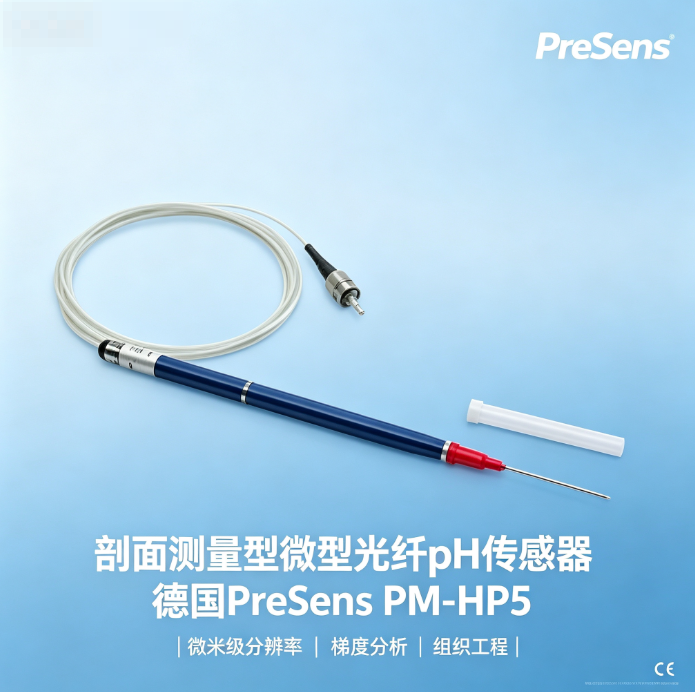

PreSens PM-HP5是一款剖面测量型微型pH传感器，专门设计用于测量凝胶、半固体样品和生物组织内部沿空间方向的pH梯度变化。传感器呈针状，直径数百微米，可沿轴向提供多点或连续的pH剖面数据。传统pH电极只能测量一个点的pH值，如果样品内部存在pH梯度——例如软骨组织不同深度层次的pH差异、水凝胶内部因扩散限制形成的酸碱梯度——用普通电极无法获取梯度信息。PM-HP5可以沿穿刺方向逐步推进，每推进一个微小距离测量一次pH值，绘制出样品内部的pH空间分布曲线。传感器末端极其纤细，穿刺时对样品结构的机械损伤较小。荧光淬灭测量原理无需参比电极，避免了传统玻璃电极液接界在低离子强度或高蛋白环境中的漂移问题。

核心技术特点

剖面测量的原理与实现

PM-HP5的传感器是一根极细的光纤，末端涂覆有pH敏感荧光染料层。传感区域位于光纤的较末端端面，直径仅数百微米。在进行剖面测量时，传感器被固定在一个微动平台上，通过手动或电动控制，以微米级的步进精度沿轴向推进。每推进一个步进单位（例如0.1mm或0.5mm），设备记录该位置的pH值。将所有测量点的pH值连成曲线，即可获得样品内部沿穿刺方向的pH空间分布图。

这种剖面测量能力在很多研究领域有重要应用。在组织工程中，研究人员需要了解工程化软骨或皮肤替代物内部的pH分布，以评估营养物和代谢废物的传质效率。在水凝胶药物释放研究中，需要测量凝胶内部不同深度的pH值，以验证药物释放模型的准确性。在环境科学中，需要测量沉积物或生物膜内部的pH垂直剖面，以理解微生物的代谢活动和元素循环过程。

微米级空间分辨率与样品保护

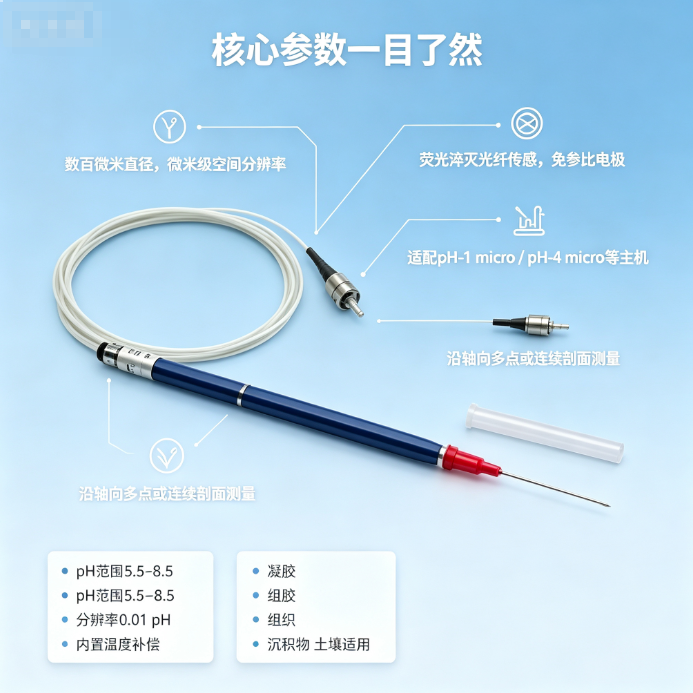

PM-HP5的传感器末端直径仅数百微米，是目前可获得的较细的pH传感器之一。极细的直径带来了两个优势：一是空间分辨率高——传感器可以分辨微小距离内的pH变化，对于厚度仅几毫米的组织或凝胶样品，仍可获取详细的剖面数据；二是样品损伤小——穿刺过程对样品结构的机械破坏控制在较小范围内，特别适合对珍贵的组织工程支架或活体组织进行测量。

与传统玻璃微电极相比，PM-HP5不需要参比电极，传感器本身即是完整的测量单元。这避免了在样品中插入两根电极（工作电极和参比电极）带来的额外损伤。

适用样品类型

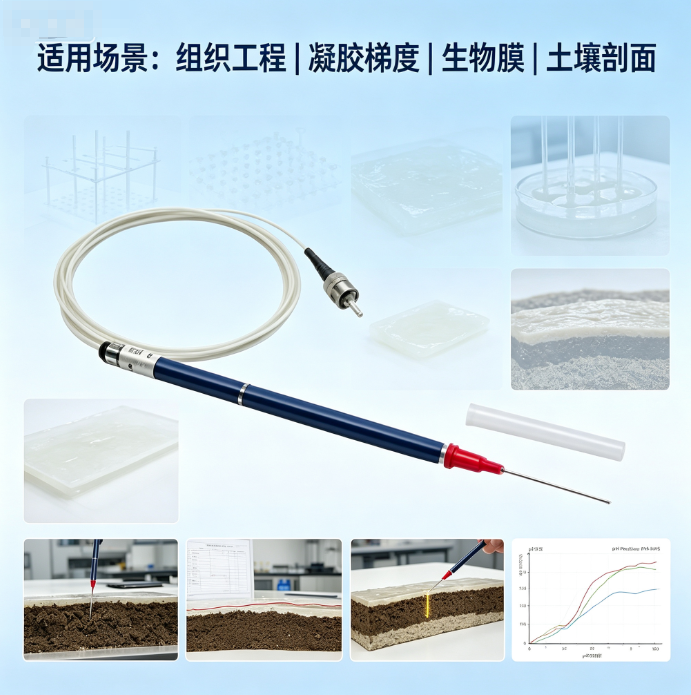

PM-HP5适用于各种半固体和柔软固体样品的剖面测量。在水凝胶支架中，可测量从表面到内部的pH梯度，评估孔隙率和传质性能。在软骨组织中，可测量不同深度层次的pH分布，研究软骨细胞的代谢微环境。在生物膜中，可测量垂直方向的pH剖面，理解生物膜内部不同菌群的代谢分工。在沉积物和土壤中，可测量从表层到深层的pH变化，研究成岩作用和元素迁移过程。

与其他PreSens主机的配合使用

PM-HP5需要配合PreSens的pH主机使用，如pH-1 micro或pH-4 micro。将传感器连接到主机后，主机的软件即可读取并记录pH值。用户可在软件中手动记录每个测量点的深度和对应的pH值，或将深度数据导入软件自动生成剖面曲线。设备也可与电动微动平台配合，实现自动化的剖面测量和数据采集。
