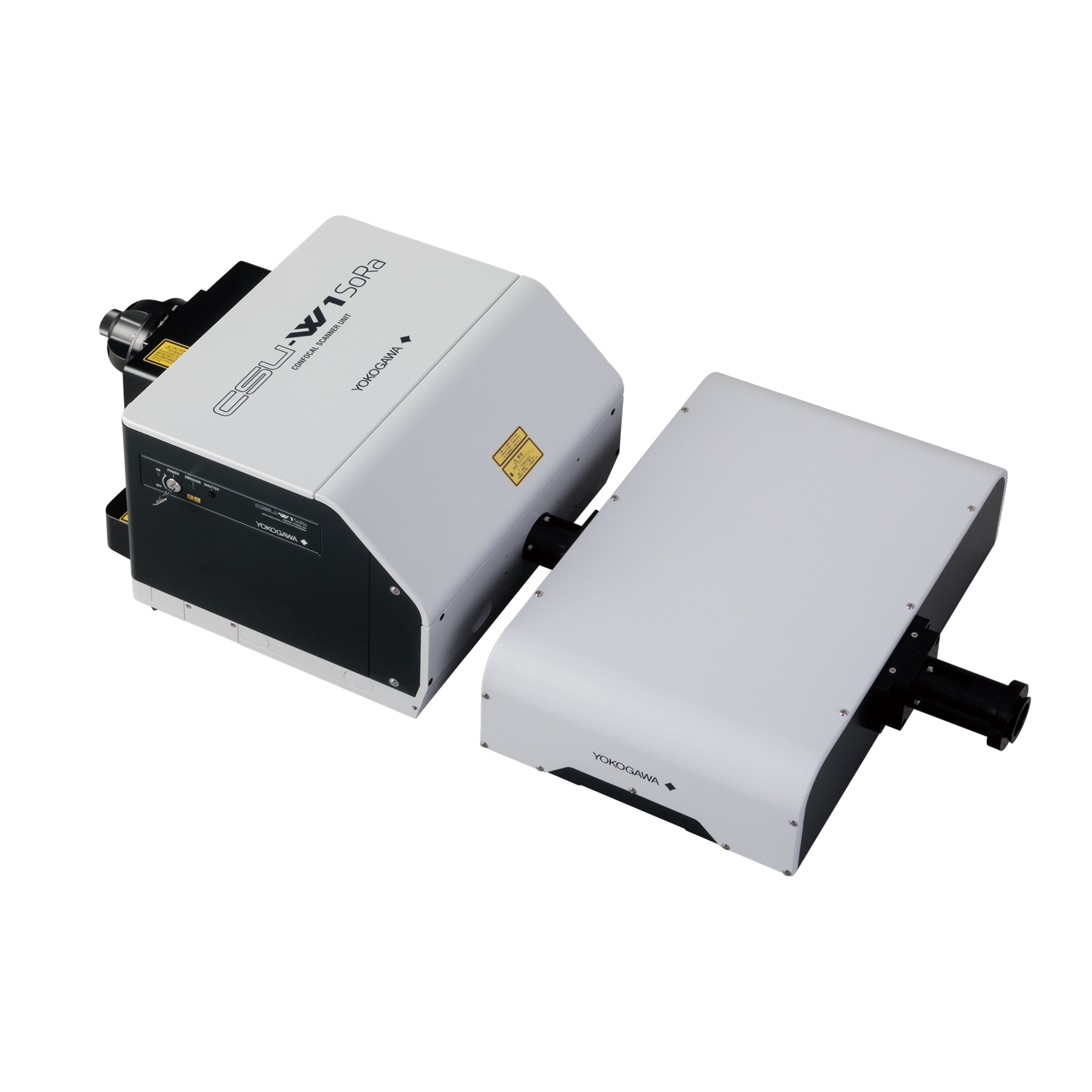

CSU-W1 SoRa 超分辨共聚焦扫描单元

CSU-W1  Sora共聚焦扫描单元

通过光学重新分配实现超分辨，XY分辨率约为120 nm

基于转盘共聚焦技术，XY分辨率提高到光学极限的1.4倍左右。此外，通过反卷积最终实现了约为光学极限两倍的分辨率。

NG108细胞的生长锥
该图片由日本产业技术综合研究所(AIST)
生物医学研究所加藤薫博士提供

超分辨率活细胞成像的理想选择

能够以超分辨率进行像CSU一样的高速实时成像。此外，光漂白和光毒性均为减轻，使活细胞成像成为可能。

线粒体实时活细胞成像(10FPS)
该图片由日本产业技术综合研究所(AIST)
生物医学研究所加藤薫博士提供

易于使用

样本无需特别制备即可用于超分辨率图像的观察。通过基于共聚焦技术的光学切片，可以进行较深位置的观察。

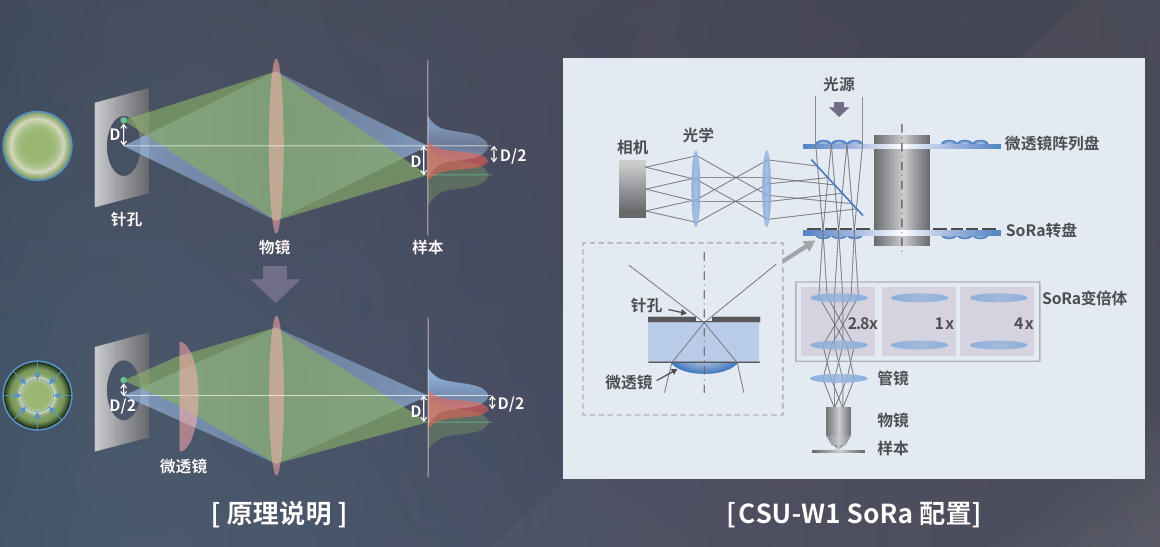

超分辨率原理

常规共聚焦显微镜的图像形成是照明PSF (点扩散函数)和检测PSF相互作用的结果。

如果考虑距离光轴为D的位置在针孔上的图像形成，它是照明PSF和检测PSF相互作用的结果(如图所示)，并且我们可以看到在光源处距离光轴D/2的位置的信息传递了过去。也就是说，在光源处D/2位置上的信息被放大到针孔上的D位置。

为了校正这一点，通过安装微透镜，投影到针孔上的各个焦点在光学上缩小了一半，从而形成了理想的图像。这样就使得分辨率与理想的共聚焦显微镜大致相同。理想的共聚焦显微镜针孔已缩小到无穷小的尺寸，从而使分辨率比常规共聚焦显微镜提高了约1.4倍。

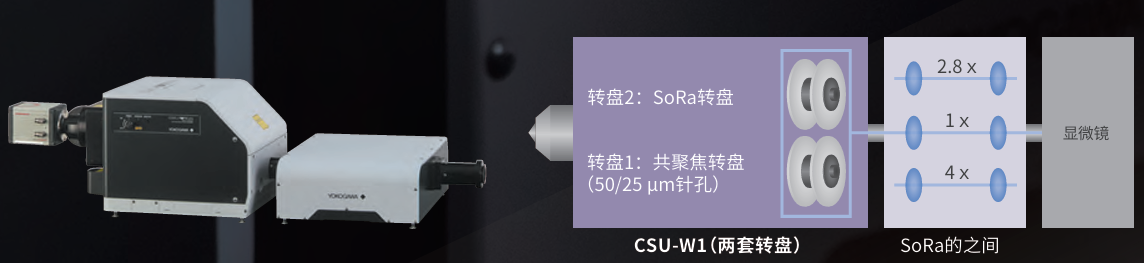

CSU-W1升级时的配置

SoRa转盘可以添加到您的CSU-W1中。根据您的实验需求，可以利用SoRa变倍体在常规共聚焦观察和超分辨率观察之间切换。

1X:   共聚焦观察(常规CSU-W1)，2.8X:  超分辨率100倍物镜，4X:  超分辨率60倍物镜
