超声破碎仪

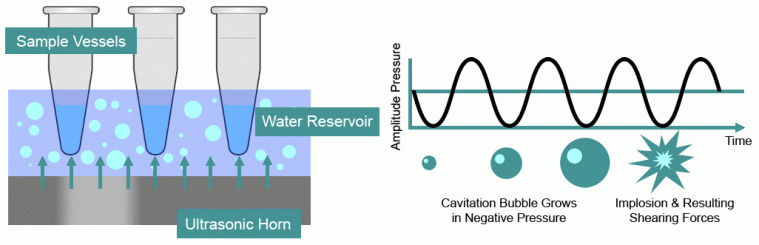

原理：

Digital Adaptive Sonocavitation（DAS）技术即“数字式自适应超声空化”技术，是指通过压电转换器，将数字式电信号，转变为高频声波信号，产生数百万的水分子“空穴”，在几微秒内“空穴”变大、破碎产生扭曲物理力打断生物大分子。

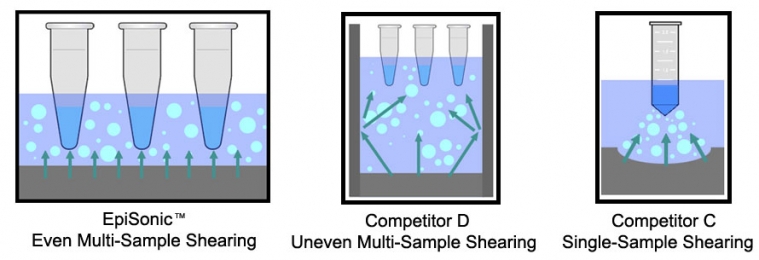

技术对比：



1）EpiSonic™ 1100采用浅盘式水槽，底盘超声发生器大，超声波基本呈直线往上达到样本，样本受超声机械能均一，能量损失少，能承载1-96个样本

2）Competitor D 深桶式水槽设计，超声机械能Breitling Superocean Replica Replica Hublot Large Bang Depeche Mode Replica Montblanc Nicolas Rieusse Panerai Ferrari Replica Watches 通过直线或者桶壁反射到达样本，能量损失多，受力均一性差，承载小样本数有限（最多12个）

3）Competitor C 高频聚焦超声技术，采用特制的聚焦式超声发生器，聚焦点只有一个，采用特制的样品管，昂贵而且一次只能放一个；另外瞬间能量非常高，导致样品升温非常严重

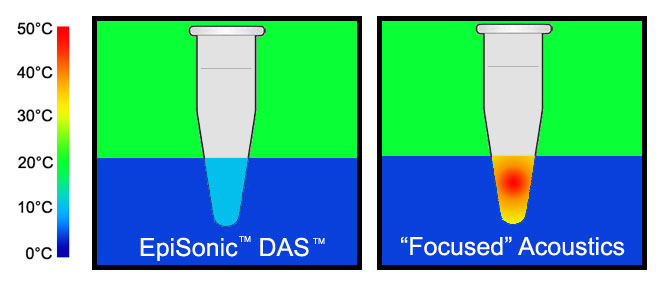

温控：

在超声破碎的过程中，对样品的温度控制，是防止样品过热，得到高重复性、高一致性结果的关键措施。
1）  采用直线式超声浅盘设计，EpiSonic™ 1100每个样品管承载的能量为0.1W（低于其他产品的承载能量）
2）采用循环水冷却系统，通过冷却装置将样品槽内多余热量，

迅速由外周水槽流走，同时浅盘设计比深桶设计利于冷水循环
3）采用DASTM技术，外周水槽中的水处于急速湍流状态，利于热量从样品传导到外周水槽



应用：

1、为DNA测序、CHIP提供优质的文库：
EpiSonic™ 1100为DNA测序、ChIP精准提供所需大小的片段，具有高样品得率、重复性和一致性，可自动地、按预定程序快速处理96孔PCR板或标准实验管。
2、可与多种NGS分析平台兼容：
EpiSonic™ 1100可以将2000bp以下的DNA剪切成高质量的、含有下一代测序
所需的DNA文库的片段，可与多种NGS分析平台兼容：lllumina Genome Analyzer，
lllumina Hiseq，lllumina Miseq，Roche 454 Sequencing GS FLX，Roche 454
Sequencing GS Junior，Life Technologies SOLiD System，Life Technologies Ion Torrent等
3、可与多种ChIP分析

Discount watch Teen Watches Terner Watches High end watches

平台兼容：
EpiSonic™ 1100是一款最理想的设备，可产生用于ChIP的200-600bp的片段，可与多种ChIP分析平台兼容：ChIP-PCR/qPCR，ChIP-chip，ChIP-Seq等。
4、精确性高、一致性好、重复性好：
DNA在不同超声持续时间内被精确剪切成不同大小的片段；将同一细胞的不同样本并行处理后，所得到的剪切片段大小基本一致；相同的样品分批处理后，所得到的平均片段大小基本相同



                              A                                  B                                                 A                                  B
                                                 Fig.1                                                                            Fig.2

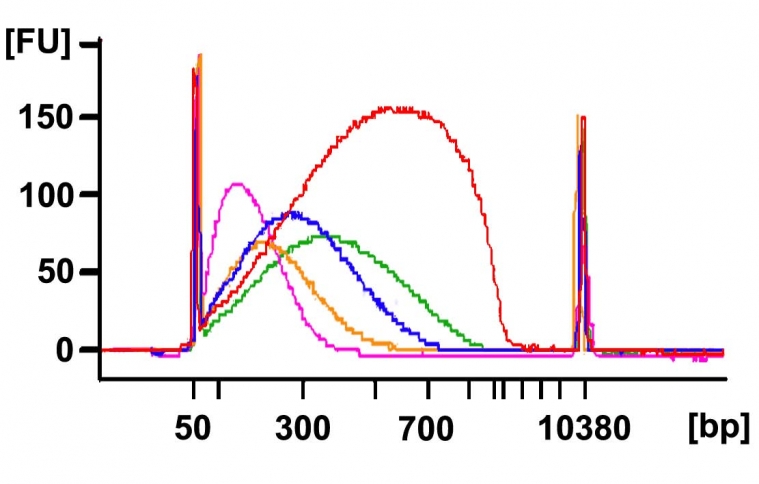

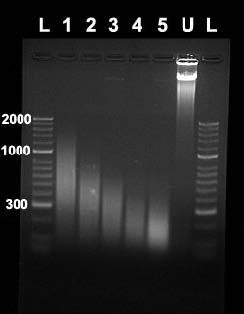

 Fig.1 Demonstration of precise DNA shearing of different sizes.3µg of placental DNA in 0.2 ml tubes were sheared with the EpiSonicTM 1100 at different sonication durations(10,15,20,45,and 62.5 min).The resulting lengths of the sheared DNA were analyzed with an Agilent Bioanalyzer 2100 [A] and an agarose gel [B].

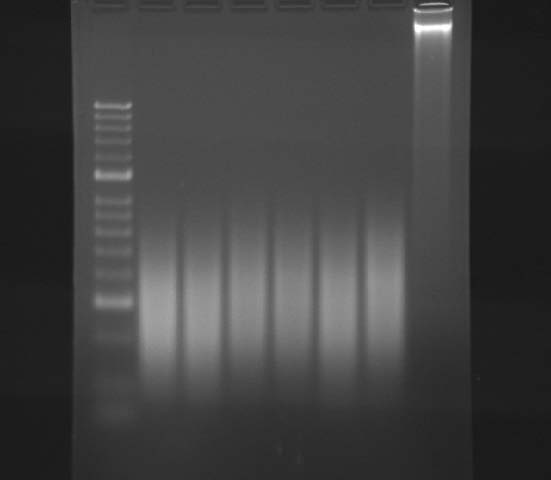

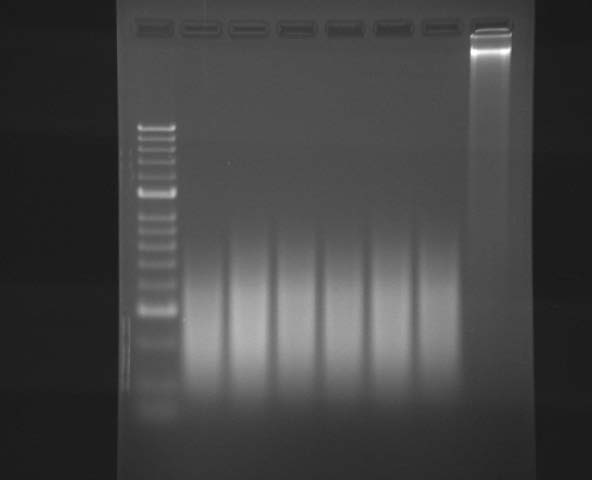

Fig.2 Demonstration of Sample-to-Sample Consistency.2µg of placental DNA in 30µl buffer were placed in well positions B2,B6,D6,E7,F9,and G11 of a 96-well PCR plate and sheared with the EpiSonicTM 1100 for 40 cycles [A] and then repeated in a subsequent run with the exact same conditions [B].

Fig.3 Demonstration of high reproducibility. 3µg sample of placental DNA (30µl ) in the different wells of a 96-well plate was sheared with the EpiSonicTM 1100 for 40 cycles.The resulting lengths of the sheared DNA were analyzed with an Agilent Bioanalyzer 2100. Average sheared DNA size is 380.4 bps for the first run [A] and is 379.2bps for the next run [B].The two Bioanalyzer imagas were then overlapped to visualize the high reproducibility [C]. The CV% of sample to sample in the same run is 1.1 to 4.7% and is 0.3% between the different runs .Average percentage of dsDNA recovered from 10 samples is 75.2%.



设备介绍：

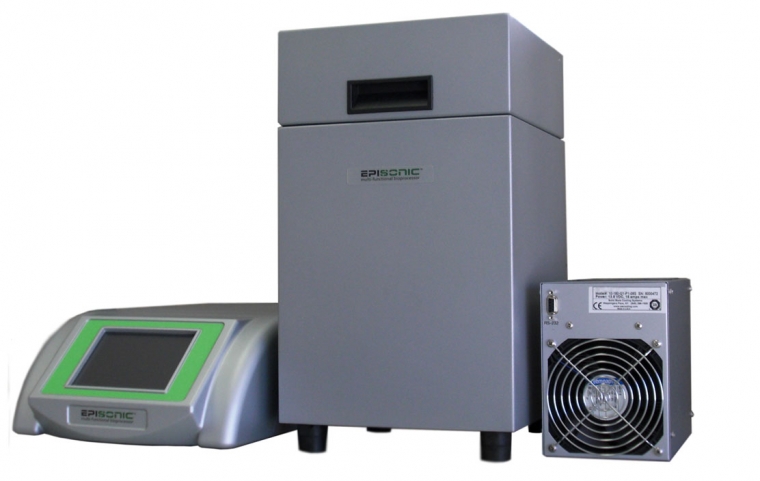

EpiSonic™ 1100系统主要包括三个部分：超声波发生器、冷却系统、样品台。


    超声波发生器                                 样品台                       循环水冷却系统



超声波发生器
通过操作 超声波发生器控制面板，将电信号通过超声波转换器转换成声波信号，传入样品室，
破碎样品，该部分具有以下优点：
触屏控制：简单、直观的菜单导航
高精确度：数字式调整所有的设置
实时能量、温度监测：仪器屏幕可显示振幅、瓦特、焦耳读数及样品槽内的温度等
自动超载保护：监测故障，出现故障时可关闭系统              以防止损坏电路
可编程序存储器：可储存10个程序，按屏幕的数字键即可选择、调用相应程序

样品台
可放置标准0.2ml PCR管、半裙管或者96孔PCR板、1.5ml的样品管
密闭容器处理：密闭的管/孔的非接触超声波处理，可以防止样品污染和降解
生物安全性：没有气雾产生，不用繁琐的操作探针，提高了安全性

循环水冷却系统
通过冷却器将样品室内多余热量，通过输水管迅速由外周水槽流走



产品参数：
