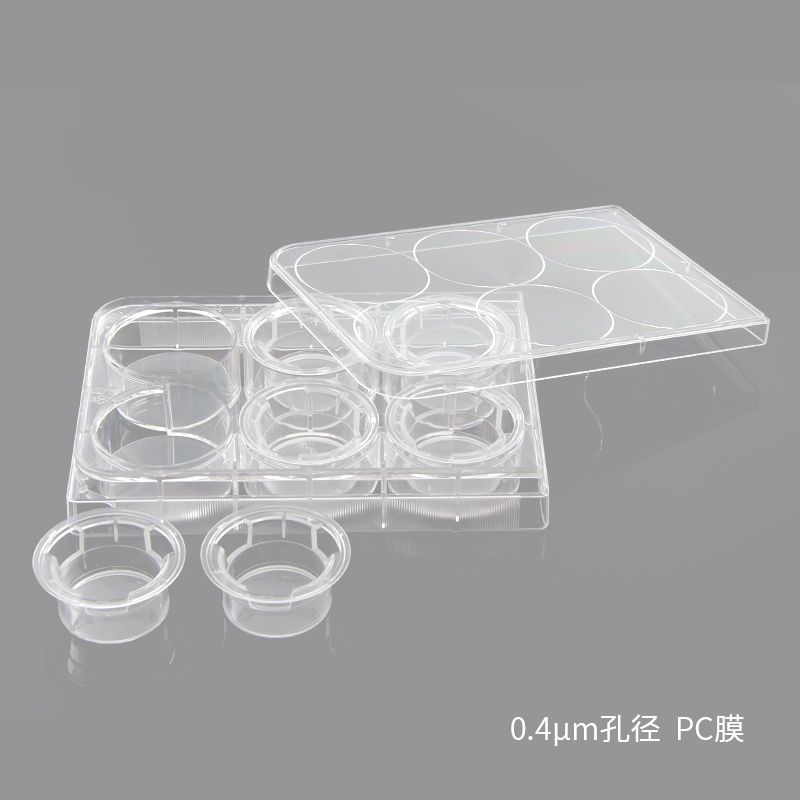

BeyoGold™细胞小室6孔板套装(0.4μm孔径, PC

碧云天生产的BeyoGold™细胞小室，即BeyoGold™ Transwell，也称BeyoGold™ Transwell Permeable Supports，为碧云天金牌高品质耗材系列产品，是一款高品质、广泛应用的可渗透支持装置(Permeable supports)。本BeyoGold™细胞小室系列产品常用于细胞共培养实验、趋化实验、细胞迁移、侵袭或药物转运等的研究，在细胞生物学、药理学、毒理学、生物医学工程等领域均有广泛应用。通常细胞共培养实验采用0.4μm孔径膜，趋化实验、细胞迁移和侵袭实验需要选择3、5或8μm孔径膜。具体的选择请参考后续的详细描述。本产品与Corning公司的Transwell Inserts、Netwell™ Inserts、Snapwell™ Inserts、BioCoat® Control Inserts和Falcon® Multiwell Insert System、Greiner Bio-One公司的ThinCert™ Tissue Culture Inserts、Millipore的Millicell® Standing Cell Culture Inserts等产品具有类似的功能。

细胞小室(Transwell insert or Transwell chamber)，也称嵌套皿、嵌入皿，是一种可渗透性支架，也可认为是一种膜滤器(Membrane filter)，该装置允许细胞从其基底面和顶面分泌/吸收分子，以更接近体内环境的方式进行培养，最·大程度模拟体内环境以培养特殊的细胞以有效改善极性细胞等的培养或用于细胞间通讯的研究[1,2]。Transwell细胞培养(也称悬浮培养)可以高效模拟体内环境，有效反应不同细胞与细胞、组织与器官、细胞与细胞外基质之间的相互作用。碧云天提供的BeyoGold™细胞小室使用灵活度高，有不同多孔板规格、膜材质以及孔径可供选择，实验可重复性佳，实验结果稳定可靠，应用范围广。

BeyoGold™细胞小室采用创新型设计，顶部支架可以架于多孔板(即细胞培养板)孔上部，顶部有三个开口以便于使用移液器吸头从下部添加或吸取样品，细胞小室的底部是一张具有通透性的膜，具有一定的孔径和孔密度(单位面积上的孔数量)。使用时，将细胞小室置于多孔板中，小室内称为上室(Upper chamber or Upper compartment)，多孔板孔内称为下室(Lower chamber or Lower compartment)。根据实验目的，在上室和下室或仅在上室接种细胞，随后分别加入特定的培养液。BeyoGold™细胞小室系列产品的结构及使用示意图参考图1。

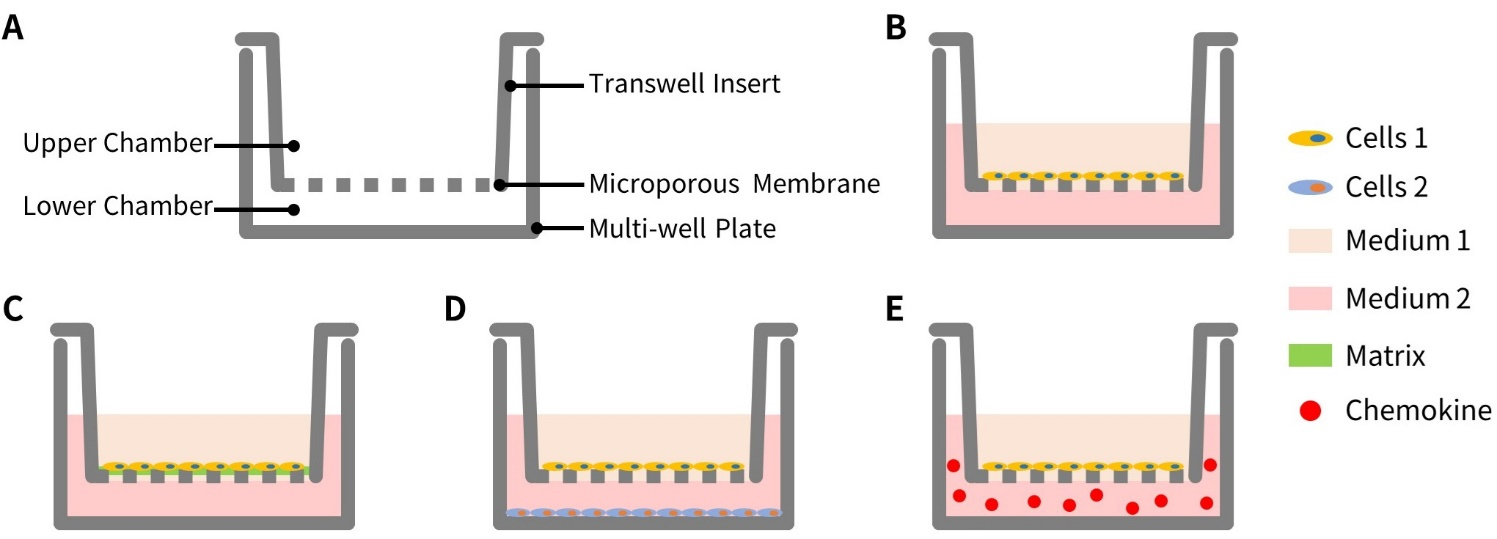

图1.碧云天BeyoGold™细胞小室系列产品的结构及使用示意图。图A为BeyoGold™细胞小室在多孔板中的结构图；图B-E为BeyoGold™细胞小室的各种培养方式。图中所示的Chemokine，也可以替换为其它适当的细胞因子或药物。

本BeyoGold™细胞小室系列产品提供多孔板+细胞小室的套装产品及独立包装的细胞小室产品(不含多孔板)，有6孔板、12孔板、24孔板三种多孔板规格，聚碳酸酯(Polycarbonate, PC)、聚对苯二甲酸乙二醇酯(Polyethylene terephthalate, PET)两种膜材质可供选择，不仅适合少量样本的检测，也非常适合高通量筛选(High-throughput screening)的自动化操作系统。创新的独立包装细胞小室产品(不含多孔板)，特别适合孔数较少时使用，可适配于相应规格的多孔板，推荐搭配碧云天BeyoGold™ 6孔细胞培养板(FCP060)、BeyoGold™ 12孔细胞培养板(FCP126)、BeyoGold™ 24孔细胞培养板(FCP243)共同使用。用户可根据实验需求并参考下表选择合适的细胞小室产品。

表1. 碧云天BeyoGold™细胞小室系列产品基本信息。

Cat No.	Multi-well Plate Type	Number of Multi-well Plate	Number of Inserts	Material of Insert Membrane	Size of Membrane Pore
FTW001	6-well	1 or 4	6 or 24	PC	0.4μm
FTW004	6-well	1 or 4	6 or 24	PC	5μm
FTW007	6-well	1 or 4	6 or 24	PET	0.4μm
FTW010	6-well	1 or 4	6 or 24	PET	8μm
FTW031	12-well	1 or 4	12 or 48	PC	0.4μm
FTW034	12-well	1 or 4	12 or 48	PC	5μm
FTW037	12-well	1 or 4	12 or 48	PET	0.4μm
FTW040	12-well	1 or 4	12 or 48	PET	3μm
FTW043	12-well	1 or 4	12 or 48	PET	8μm
FTW061	24-well	1 or 4	12 or 48	PC	0.4μm
FTW064	24-well	1 or 4	12 or 48	PC	5μm
FTW067	24-well	1 or 4	12 or 48	PC	8μm
FTW070	24-well	1 or 4	12 or 48	PET	0.4μm
FTW073	24-well	1 or 4	12 or 48	PET	3μm
FTW076	24-well	1 or 4	12 or 48	PET	8μm
FTW101	6-well	-	48	PC	5μm
FTW104	6-well	-	48	PET	8μm
FTW131	12-well	-	48	PC	5μm
FTW134	12-well	-	48	PET	8μm
FTW161	24-well	-	48	PC	5μm
FTW164	24-well	-	48	PET	8μm

BeyoGold™细胞小室主要特点如下：

1.BeyoGold™细胞小室使用超精密模具及全自动化生产工艺生产，塑料支架部分为高品质聚苯乙烯(Polystyrene, PS)材质。不同规格的BeyoGold™细胞小室尺寸参考下表。

表2. 碧云天BeyoGold™细胞小室尺寸及推荐加液量表。

Multi-well Plate Type	Insert Diameter	Insert Membrane Growth Area	Volume Added per Plate Well	Volume Added to Inside of Insert
6-well	24mm	4.67cm2	2.6ml	1.5ml
12-well	12mm	1.12cm2	1.5ml	0.5ml
24-well	6.5mm	0.33cm2	0.6ml	0.1ml

2.BeyoGold™细胞小室同时提供PC、PET两种膜材质。PC膜材质的BeyoGold™细胞小室产品不易撕破或卷曲，吸附率低，呈半透明，不太方便在培养的过程中通过倒置显微镜下观察上室细胞的形态；PET膜材质的BeyoGold™细胞小室产品具备极·佳的透光性，便于通过倒置显微观察细胞的状态。不同膜材质的BeyoGold™细胞小室的比较参考下表。

表3. 碧云天BeyoGold™细胞小室系列产品不同膜材质比较。

Material of Membrane	Optical Properties	Cell Visibility	Membrane Thickness	Matrix Coatable	Collagen Treated	Available Pore Size
PC	Translucent	Poor	~10μm	Yes	No	0.4, 5, 8μm
PET	Clear	Good	~10μm	Yes	No	0.4, 3, 8μm

3.PC膜材质的BeyoGold™细胞小室产品有0.4、5和8μm三种孔径可供选择，PET膜材质的BeyoGold™细胞小室产品有0.4、3和8μm三种孔径可供选择。PC膜和PET膜上均为蚀刻的小孔，具有额定的孔密度，显微镜下可以观察到。对于0.4μm孔径膜，PC膜具有更高的孔密度，PET膜孔密度略低，此时PC膜更适合用于进行转运、分泌或药物吸收等研究，可有效减少化合物、药物或分泌因子等的损失，实现最·大程度的扩散。不同膜材质的BeyoGold™细胞小室的孔密度参考下表。

表4. 碧云天BeyoGold™细胞小室系列产品不同膜材质孔密度表。

Pore size	Nominal Pore Density (pores/cm2)
	PC	PET
0.4μm	~1×108 pores/cm2	~4×106 pores/cm2
3.0μm	-	~2×106 pores/cm2
5.0μm	~4×105 pores/cm2	-
8.0μm	~1×105 pores/cm2	~1×105 pores/cm2

4.PC和PET膜材质(非PS塑料支架部分)可与醇类、胺类、酯类、酮类、油类以及卤代烃、DMSO等溶剂相容，也包括大部分固定所使用的溶液(如甲醛等)和染色所使用的溶液，便于各种实验操作的进行。

5.BeyoGold™细胞小室为一次性细胞培养耗材，膜两侧经组织培养处理(Tissue culture treated)，与多孔板表面处理相同，适用于贴壁细胞的培养，也适合悬浮细胞的培养，也可进行基质胶包被等处理，推荐使用碧云天Matrix-Gel™基质胶(C0371-C0396)产品。

6.操作简单，BeyoGold™细胞小室顶部便于镊子夹取，可最大限度地减少细胞培养过程中污染。

7.厚度均匀，高倍显微镜下不会出现光学扭曲变形，无划痕。

8.10万级无尘车间环境下生产，经伽马射线辐照灭菌，无DNA酶、无RNA酶、无热原、无内毒素。

细胞小室膜孔径越小，膜两侧物质交换程度越低，细胞间交流越有限。一般情况下，细胞培养、共培养、药物转运及构建细胞极化模型等研究，不需要细胞穿膜，大多选择较小孔径的细胞小室(0.4、3μm)；而在细胞趋化、迁移、侵袭及血管生成等实验中，细胞则需要穿过上室的膜、到达膜的背侧甚至迁移至下室中，需要选择较大孔径的细胞小室(3、5、8μm)。8μm的细胞小室可满足大多数较大细胞穿膜的需求。本BeyoGold™细胞小室系列产品的应用、细胞种类和膜孔径选择参考下表。

表5. 碧云天BeyoGold™细胞小室系列产品常见应用、细胞种类及孔径推荐(相关推荐仅供参考，须根据实际应用、培养条件、细胞类型等进行预实验和优化，或参考相关文献)。

Applications	Cell Type	Suitable Pore size
血管生成	内皮细胞(HMVEC、HUVEC)	3µm
共培养	干细胞、神经细胞和其它细胞	0.4µm
上皮细胞极性	上皮细胞	0.4µm
细胞迁移	内皮细胞(HMVEC、HUVEC)	3µm
	嗜中性粒细胞，多形核白细胞(PMNs)	3µm
	淋巴细胞、巨噬细胞、单核细胞	3, 5µm
	神经元细胞	3µm
	树突状细胞	3, 5, 8µm
	神经轴突生长	3μm
	上皮成纤维细胞	8µm
	白细胞	3, 5µm
	平滑肌细胞	8µm
侵袭	黑色素瘤细胞	8µm
	神经胶质瘤、淋巴瘤、Jurkat	8µm
	成骨细胞	5, 8µm
	乳腺癌细胞	8µm
	内皮细胞	3, 5, 8µm
组织工程	人皮肤模型	0.4, 3µm
毒性检测	小鼠成纤维细胞	3µm
	人肺细胞	0.4µm
转运和通透性研究	Caco-2	0.4µm
	MDCK	0.4µm

包装清单：

产品编号	产品名称	包装
FTW001-6Ins	BeyoGold™细胞小室6孔板套装(0.4μm孔径, PC膜)	6小室/块
FTW001-24Ins	BeyoGold™细胞小室6孔板套装(0.4μm孔径, PC膜)	6小室/块, 4块/箱
FTW004-6Ins	BeyoGold™细胞小室6孔板套装(5μm孔径, PC膜)	6小室/块
FTW004-24Ins	BeyoGold™细胞小室6孔板套装(5μm孔径, PC膜)	6小室/块, 4块/箱
FTW007-6Ins	BeyoGold™细胞小室6孔板套装(0.4μm孔径, PET膜)	6小室/块
FTW007-24Ins	BeyoGold™细胞小室6孔板套装(0.4μm孔径, PET膜)	6小室/块, 4块/箱
FTW010-6Ins	BeyoGold™细胞小室6孔板套装(8μm孔径, PET膜)	6小室/块
FTW010-24Ins	BeyoGold™细胞小室6孔板套装(8μm孔径, PET膜)	6小室/块, 4块/箱
FTW031-12Ins	BeyoGold™细胞小室12孔板套装(0.4μm孔径, PC膜)	12小室/块
FTW031-48Ins	BeyoGold™细胞小室12孔板套装(0.4μm孔径, PC膜)	12小室/块, 4块/箱
FTW034-12Ins	BeyoGold™细胞小室12孔板套装(5μm孔径, PC膜)	12小室/块
FTW034-48Ins	BeyoGold™细胞小室12孔板套装(5μm孔径, PC膜)	12小室/块, 4块/箱
FTW037-12Ins	BeyoGold™细胞小室12孔板套装(0.4μm孔径, PET膜)	12小室/块
FTW037-48Ins	BeyoGold™细胞小室12孔板套装(0.4μm孔径, PET膜)	12小室/块, 4块/箱
FTW040-12Ins	BeyoGold™细胞小室12孔板套装(3μm孔径, PET膜)	12小室/块
FTW040-48Ins	BeyoGold™细胞小室12孔板套装(3μm孔径, PET膜)	12小室/块, 4块/箱
FTW043-12Ins	BeyoGold™细胞小室12孔板套装(8μm孔径, PET膜)	12小室/块
FTW043-48Ins	BeyoGold™细胞小室12孔板套装(8μm孔径, PET膜)	12小室/块, 4块/箱
FTW061-12Ins	BeyoGold™细胞小室24孔板套装(0.4μm孔径, PC膜)	12小室/块
FTW061-48Ins	BeyoGold™细胞小室24孔板套装(0.4μm孔径, PC膜)	12小室/块, 4块/箱
FTW064-12Ins	BeyoGold™细胞小室24孔板套装(5μm孔径, PC膜)	12小室/块
FTW064-48Ins	BeyoGold™细胞小室24孔板套装(5μm孔径, PC膜)	12小室/块, 4块/箱
FTW067-12Ins	BeyoGold™细胞小室24孔板套装(8μm孔径, PC膜)	12小室/块
FTW067-48Ins	BeyoGold™细胞小室24孔板套装(8μm孔径, PC膜)	12小室/块, 4块/箱
FTW070-12Ins	BeyoGold™细胞小室24孔板套装(0.4μm孔径, PET膜)	12小室/块
FTW070-48Ins	BeyoGold™细胞小室24孔板套装(0.4μm孔径, PET膜)	12小室/块, 4块/箱
FTW073-12Ins	BeyoGold™细胞小室24孔板套装(3μm孔径, PET膜)	12小室/块
FTW073-48Ins	BeyoGold™细胞小室24孔板套装(3μm孔径, PET膜)	12小室/块, 4块/箱
FTW076-12Ins	BeyoGold™细胞小室24孔板套装(8μm孔径, PET膜)	12小室/块
FTW076-48Ins	BeyoGold™细胞小室24孔板套装(8μm孔径, PET膜)	12小室/块, 4块/箱
FTW101-48Ins	BeyoGold™细胞小室(5μm孔径, PC膜, 6孔板用, 独立包装)	48小室/盒
FTW104-48Ins	BeyoGold™细胞小室(8μm孔径, PET膜, 6孔板用, 独立包装)	48小室/盒
FTW131-48Ins	BeyoGold™细胞小室(5μm孔径, PC膜, 12孔板用, 独立包装)	48小室/盒
FTW134-48Ins	BeyoGold™细胞小室(8μm孔径, PET膜, 12孔板用, 独立包装)	48小室/盒
FTW161-48Ins	BeyoGold™细胞小室(5μm孔径, PC膜, 24孔板用, 独立包装)	48小室/盒
FTW164-48Ins	BeyoGold™细胞小室(8μm孔径, PET膜, 24孔板用, 独立包装)	48小室/盒

保存条件：

室温保存，至少三年有效。

注意事项：

BeyoGold™细胞小室系列产品为一次性使用的耗材，不可重复使用，不可高压蒸汽灭菌处理。

BeyoGold™细胞小室系列产品使用过程中，不可使用强酸和强碱。

本产品仅限于专业人员的科学研究用，不得用于临床诊断或治疗，不得用于食品或药品，不得存放于普通住宅内。

为了您的安全和健康，请穿实验服并戴一次性手套操作。
