ISO19232-5双丝像质计

ISO19232-5双丝像质计——射线图像几何不清晰度的测量标尺

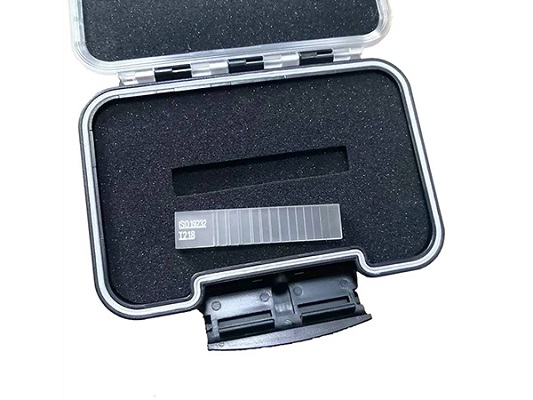

双丝像质计（德国）根据ISO19232-5/EN462-5/ASTM E2002标准生产，ISO19232-5/ EN462-5/ASTM E2002 双丝像质计是由放置于刚性半透明塑料盒中的13个线对组成，双丝像质计丝的直径与丝与丝之间的距离相等，每个线对包含两条圆形截面的线。1D至3D线对是金属钨，其它线对是金属铂。双丝像质计用于确定射线照相和实时射线透照系统的几何不清晰度。

双丝像质计IQI - 13D：线对从1D到13D

双丝像质计IQI - 15D：线对从1D到15D



双丝像质计应与线型或孔型像质计一起使用。应置于被检物体的源侧，并且应尽可能地靠近射线束轴线与轴线垂直。借助4倍放大镜观察双丝像质计影像。Z大线对，其影像正好是两双线间距可以识别J限下的两独立线过渡到单线的影像，此时被认为是可辨别的J限值。图像不清晰度U可由2d表示，其中d是线的宽度和线的间隔距离。



丝的代号	几何不清晰度U(mm)	丝的直径d(mm)
13D	0.10	0.050
12D	0.13	0.063
11D	0.16	0.080
10D	0.20	0.100
9D	0.26	0.130
8D	0.32	0.160
7D	0.40	0.200
6D	0.50	0.250
5D	0.64	0.320
4D	0.80	0.400
3D	1.00	0.500
2D	1.26	0.630
1D	1.60	0.800

制造商对每个双丝像质计都应提供检测合格证书。
