双丝像质计介绍

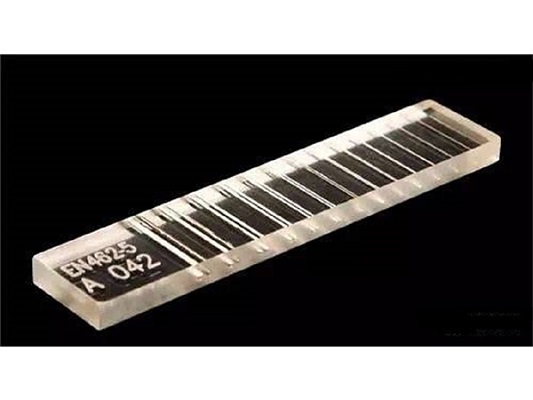

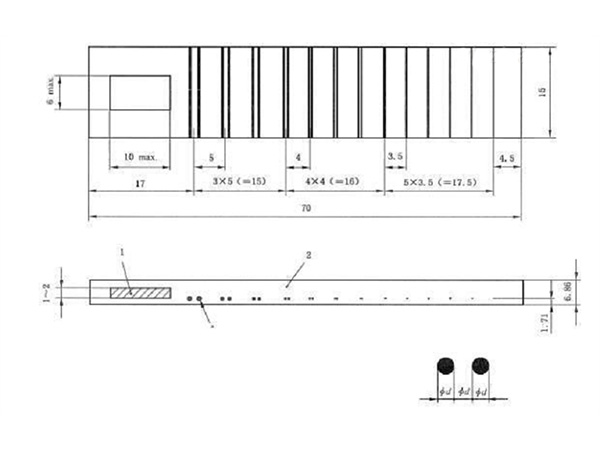

双线像质计的样式和主要尺寸如图1所示, 基本结构包括:封装板、13个丝对、识别标志号,各部分经粘结构成具有一定刚性的整体。金属丝的材质为铂和钨。



各对丝的材质、直径和丝之间的间距要求,应符合表1规定。封装板包括上、下板,材料一般为硬塑料(或其他适当的低吸收材料板),下板厚度为1mm左右。



13个丝对放置在上、下板中间。一个丝对本身中的丝应相互平行,各丝对也应相互平行。其外形见图2,内部实际结构见图3。

图1

图2

图3

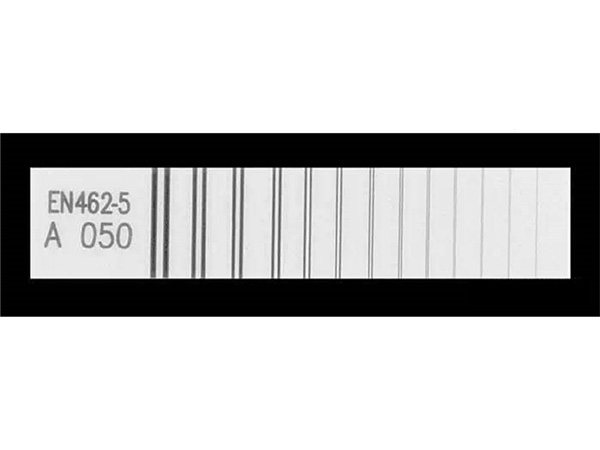

双丝像质计应与线型或孔型像质计一起使用。应置于被检物体的源侧，并且应尽可能地靠近射线束轴线与轴线垂直。借助4倍放大镜观察双丝像质计影像。Z大线对，其影像正好是两双线间距可以识别J限下的两独立线过渡到单线的影像，此时被认为是可辨别的J限值。图像不清晰度U可由2d表示，其中d是线的宽度和线的间隔距离。



丝的代号	几何不清晰度U(mm)	丝的直径d(mm)
13D	0.10	0.050
12D	0.13	0.063
11D	0.16	0.080
10D	0.20	0.100
9D	0.26	0.130
8D	0.32	0.160
7D	0.40	0.200
6D	0.50	0.250
5D	0.64	0.320
4D	0.80	0.400
3D	1.00	0.500
2D	1.26	0.630
1D	1.60	0.800

制造商对每个双丝像质计都应提供检测合格证书。
