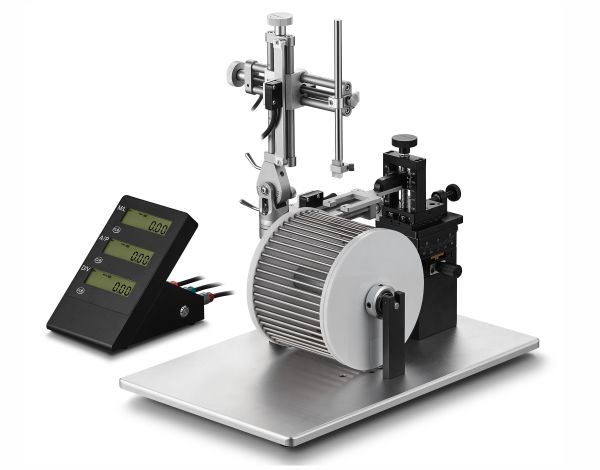

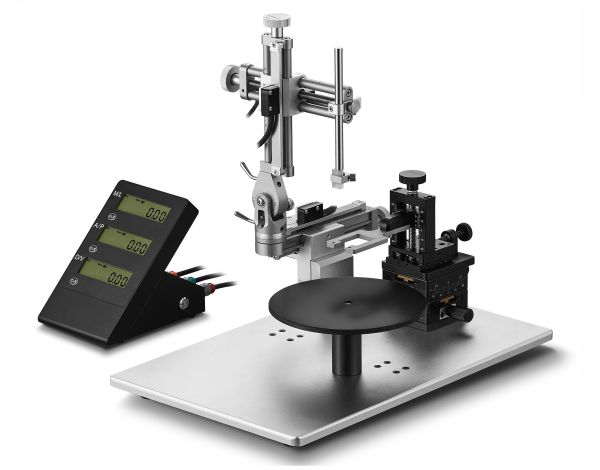

1、清醒小鼠定位仪

货号：/
型号：SCM100D系列
规格：单臂、数显、[滚球、滚筒、滚轮、转盘任选]

当前，光遗传、电生理、显微成像等技术已经被广泛应用于研究脑功能的实验中，但由于技术要求的局限性，在体研究主要在麻醉动物上进行，无法模拟一个真实或自然的环境，因此，如何对清醒动物（即自由活动动物）进行研究成为目前的科研难点。本公司开发的SCM100D系列清醒小鼠专用定位仪，将清醒小鼠置于几种行为学实验场景，在进行头颅固定、脑区精准定位，进一步进行光遗传、电生理或者显微成像等实验，有助于帮助科研工作者探测小鼠神经元功能，认识大脑信息传递方式的复杂性和多样性、理解脑区核团的功能、认识某些脑相关疾病（如老年痴呆、癫痫）的发病机制，为人类医学的预防和治疗这些相关的神经疾病提高指导意义。

  主要应用
--双光子显微镜成像
--膜片钳记录
--光遗传学研究
--内源光学成像
--循环伏安分析
--离子传感研究
--微透析分析
--多通道硅电极记录

  订购信息

货号	名称	规格	单位	备注
30-1351	清醒小鼠定位仪	单臂、数显、[转盘]	套
30-1352	清醒小鼠定位仪	单臂、数显、[滚球]	套
30-1353	清醒小鼠定位仪	单臂、数显、[滚轮]	套
30-1354	清醒小鼠定位仪	单臂、数显、[滚筒]	套
30-2091	清醒小鼠定位仪附件	任意3件套（转盘、滚球、滚轮和滚筒）	套
30-2092	清醒小鼠头部固定板	金属，10个/包	包	耗材

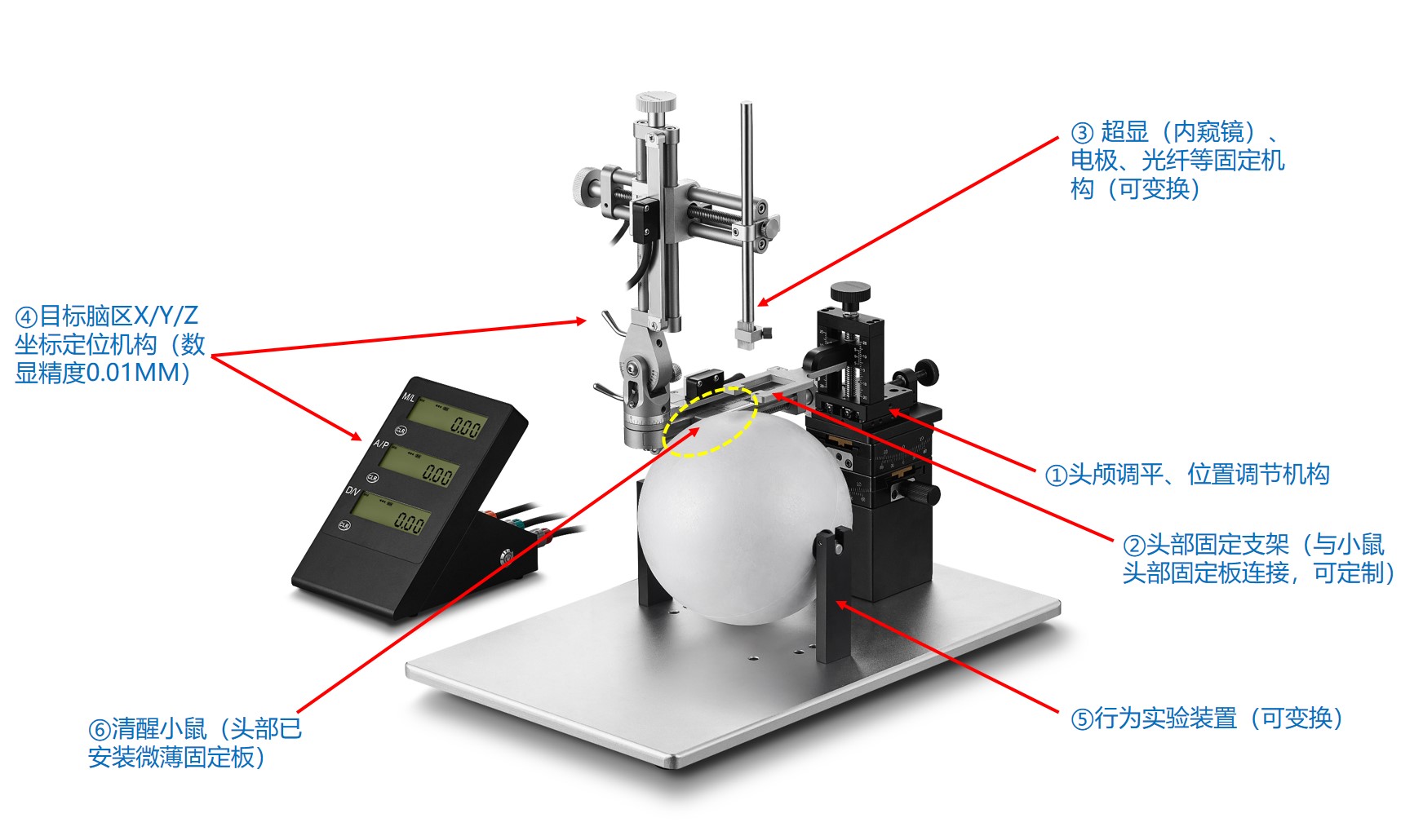

  结构解析


  应用场景

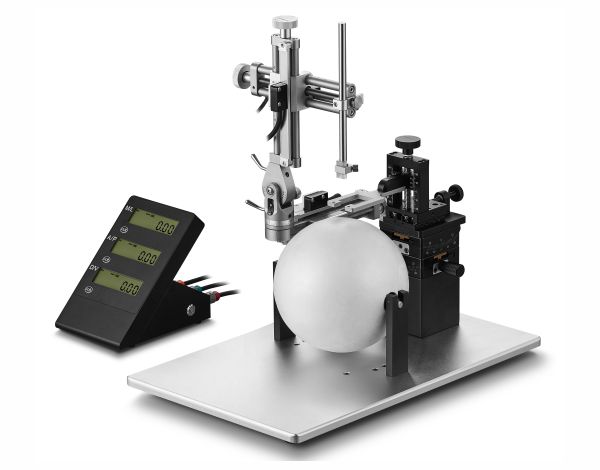

货号：30-1352，滚球版

货号：30-1353，滚轮版

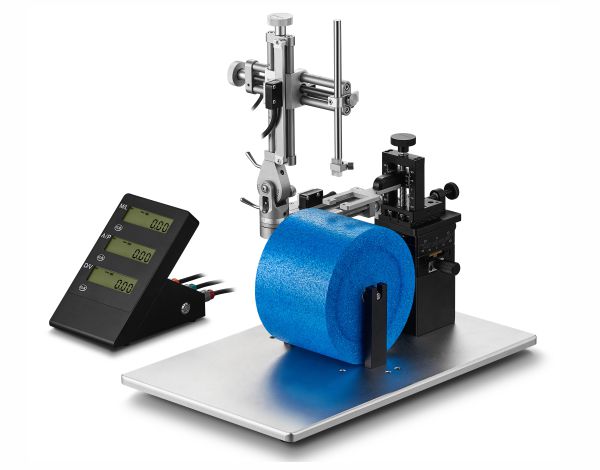

货号：30-1354，转筒版

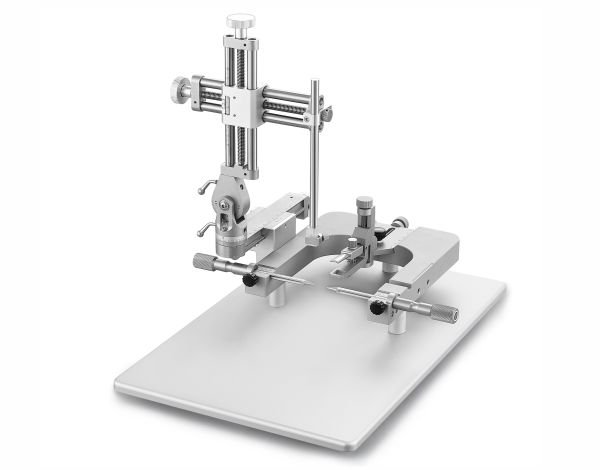

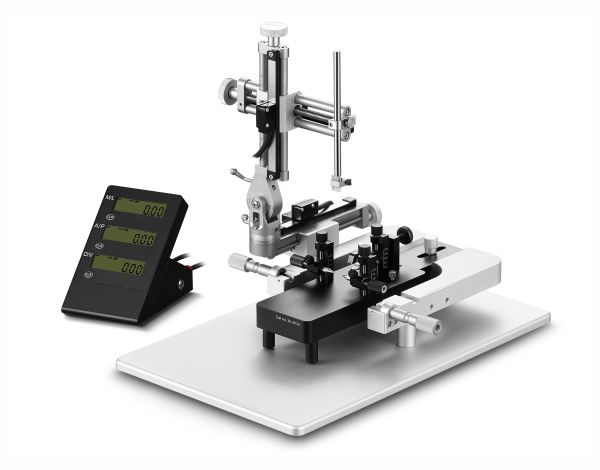

2、小鼠定位仪

货号：30-1130
型号：SM100D
规格：小鼠，单臂，数显版0.01MM

产品介绍
用于小鼠脑三维立体定位，将玻璃或金属电极、套管、注射针、探针、光纤针头、硅管等精确定位到目标脑区，进行注射、刺激、脑电监测、微量物质提取等实验。
常以颅骨面前囟点（Bregma）为参考点，操作臂在AP、ML和DV方向上三维移动进行脑区定位。

  典型应用
■  光遗传实验（病毒、药物注射）
■  电生理实验（光纤、电极刺激和脑电监测）
■  微透析实验（单胺类、乙酰胆碱类、氨基酸类、肽类等神经递质提取）
■  其它分子、细胞、蛋白、药物、染料注射

  优势特征
 略。

  常规特征
★ U型底座上可以选择安装不同的头部固定适配器和（或）耳杆，操作小鼠、大鼠、猫、兔、豚鼠、鸟等不同实验动物；
★ X/Z轴十字操作臂可以选择安装不同的夹持器（夹持套管、电极、注射器等），或其他器材（比如颅钻，注射泵，打击器，微操），做不同的实验；
★ X/Y/Z轴读数精度：基础版为0.1MM，人工读取刻度、计算；数显版为0.01MM，精度提高10倍，数显屏实时显示位置坐标，不需要计算；
★ X/Y/Z轴旋转手柄带 箭头和“backward”标识，指示移动方向，防止误操作导致实验失败。


  订购信息

序号	货号	型号	名称	规格	备注
1	30-1110	SM100	脑立体定位仪	小鼠、单臂、基础版	套
2	30-1120	SM200	脑立体定位仪	小鼠、双臂、基础版	套
3	30-1130	SM100D	脑立体定位仪	小鼠、单臂、数显版	套
4	30-1140	SM200D	脑立体定位仪	小鼠、双臂、数显版	套

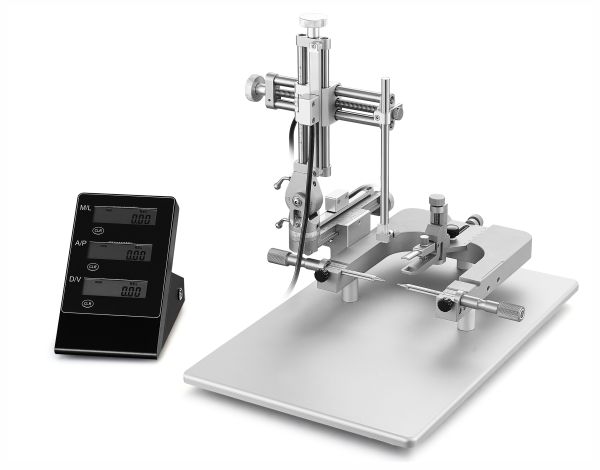

3、大鼠定位仪

货号：SR100D
型号：30-1030
规格：大鼠、单臂、数显版 0.01MM

产品介绍
用于大鼠脑三维立体定位，将玻璃或金属电极、套管、注射针、探针、光纤针头、硅管等精确定位到目标脑区，进行注射、刺激、脑电监测、微量物质提取等实验。
常以颅骨面前囟点（Bregma）为参考点，操作臂在AP、ML和DV方向上三维移动进行脑区定位。

  典型应用
■  光遗传实验（病毒、药物注射）
■  电生理实验（光纤、电极刺激和脑电监测）
■  微透析实验（单胺类、乙酰胆碱类、氨基酸类、肽类等神经递质提取）
■  其它分子、细胞、蛋白、药物、染料注射

  优势特征
 略。

  常规特征
★ U型底座上可以选择安装不同的头部固定适配器和（或）耳杆，操作小鼠、大鼠、猫、兔、豚鼠、鸟等不同实验动物；
★ X/Z轴十字操作臂可以选择安装不同的夹持器（夹持套管、电极、注射器等），或其他器材（比如颅钻，注射泵，打击器，微操），做不同的实验；
★ X/Y/Z轴读数精度：基础版为0.1MM，人工读取刻度、计算；数显版为0.01MM，精度提高10倍，数显屏实时显示位置坐标，不需要计算；
★ X/Y/Z轴旋转手柄带 箭头和“backward”标识，指示移动方向，防止误操作导致实验失败。

  订购信息

序号	货号	型号	名称	规格	备注
1	30-1010	SR100	脑立体定位仪	大鼠、单臂、标准	套
2	30-1020	SR200	脑立体定位仪	大鼠、双臂、标准	套
3	30-1030	SR100D	脑立体定位仪	大鼠、单臂、数显	套
4	30-1040	SR200D	脑立体定位仪	大鼠、双臂、数显	套

  配置实例

1，货号：30-1030，型号：SR100D，规格：大鼠、单臂、数显版

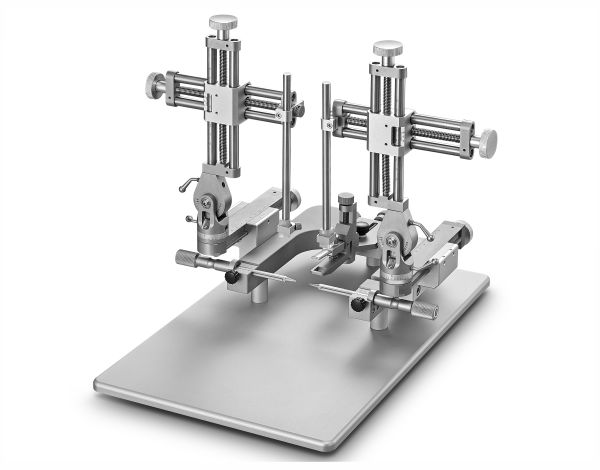

2，货号：30-1040，型号：SR200D，规格：大鼠、双臂、数显版



3，货号：30-1010，型号：SR100，规格：大鼠、单臂、基础版

4，货号：30-1020，型号：SR200，规格：大鼠、双臂、基础版




4、大动物定位仪

用于猴、犬、猪等大动物的脑立体精准定位。

根据国内外多位神经科学研究领域专家的建议并参考国外多种同类产品的性能特点，我司大动物定位仪采用自主研发专利技术，具有移动平滑、定位精准、坚实稳固、手感舒适等优势特点，主要体现在：

1，双轨道Y轴操作臂移动（或者X/Z轴操作臂在Y轴方向移动）采用滚动原理，类似火车轮在铁轨上滚动前进一样，减少二者之间摩擦，也就减少金属件之间直接相互摩擦造成的快速磨损，性能保持长久稳定，延长了使用寿命，同时操作省力、手感舒适；

2，头部固定：采取插耳道、上颌支撑和压眼窝三者配合的方式，具有显著创新技术：（1）耳杆采用丝杆推进或后退，移动平稳、速度可控，达到合适位置时，最后一步锁定即可，无需反复地做“松螺钉--推/拉耳杆—紧固螺钉”这个动作；（2）上颌支撑和压眼窝固定块的多维度位置调节，双杆导向的水平和垂直位置调节均采用同步前进或后退的滚动结构，操作轻松、省力且高效；

3，X/Z轴十字操作臂设计沿用了小动物定位仪的结构（详见小动物定位仪介绍），具有操作轻松平稳、结实耐用等优质特征；

4，Y轴操作臂增加位移感应传感器，提高精度10倍，即0.01毫米。

  技术指标
1， 可以安装1到4个操作臂；
2， Y轴移动范围：？？MM；
3， X/Z轴移动范围：80MM；
4， 读数精度：基础版0.1MM (100um)，数显版0.01MM(10um)；
5， 定位到初始位置点bregma，一键归零；
6， 数显表单节干电池直流供电。

  订购信息

序号	货号	型号	名称	规格	单位
1	30-1321	SL100	脑立体定位仪	大动物、单臂、基础版	套
2	30-1322	SL200	脑立体定位仪	大动物、双臂、基础版	套
3	30-1323	SL300	脑立体定位仪	大动物、三臂、基础版	套
4	30-1324	SL400	脑立体定位仪	大动物、四臂、基础版	套
5	30-1325	SL100D	脑立体定位仪	大动物、单臂、数显版	套
6	30-1326	SL200D	脑立体定位仪	大动物、双臂、数显版	套
7	30-1327	SL300D	脑立体定位仪	大动物、三臂、数显版	套
8	30-1328	SL400D	脑立体定位仪	大动物、四臂、数显版	套

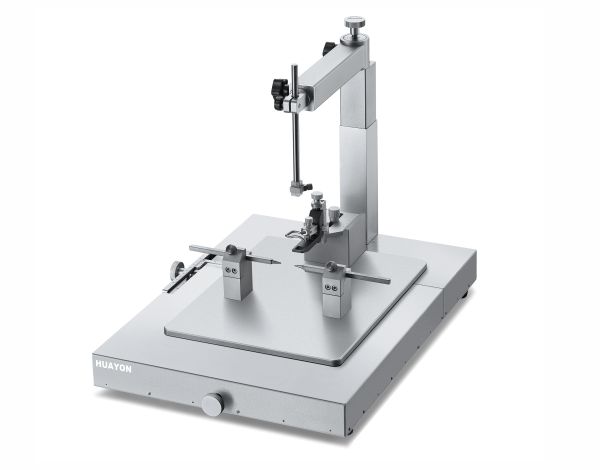

5、[新一代] 脑立体定位仪

货号：30-1300
型号：ORISA100
规格：大鼠、单臂、基础版

本款全新设计理念的脑立体定位仪，从工作原理、稳定性、操作性等方面具有新的突破，具体体现在：

1.  X、Y、Y轴三维移动定位方式。X、Y二维平台固定动物头部，通过X、Y轴传动，平台在X方向和Y方向做相应移动，动物头部及身体随之平稳移动，进而定位脑区的X(ML)和Y(AP)二维坐标点。
2.  性能更加稳定，延长使用寿命。采用丝杆传动与滑轨滚动相结合的传动原理，类似火车轮在铁轨上滚动前进一样，减少二者之间摩擦，也就减少金属件之间直接相互摩擦造成的快速磨损，因此性能更加稳定，延长了使用寿命。
3.  操作空间开阔。动物头部及身体以上空间仅有Z轴，为其他仪器设备的配合使用、手动操作等腾出了更多的空间。
技术指标：
1.  X、Y、Z轴移动精度0.01MM（数显版）或0.1MM（基础版）；
2.  Z轴垂直升降植入脑区，左、右方向旋转180°；
3.  头部固定装置（耳杆、鼻压和扣门齿）可更换，做不同动物；
4.  Z轴可装夹夹持器、注射泵、颅钻等不同夹持件。
订购信息：

序号	货号	型号	名称	规格	单位
1	30-1300	ORISA100	脑立体定位仪-G2	大鼠、基础版（0.1MM）	套
2	30-1310	ORISA100D	脑立体定位仪-G2	大鼠、数显版（0.01MM）	套

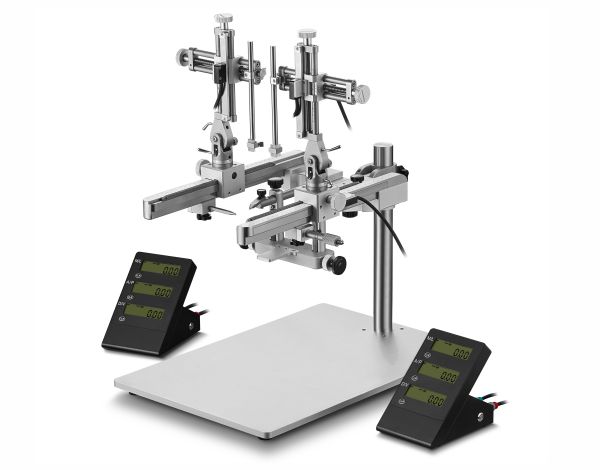

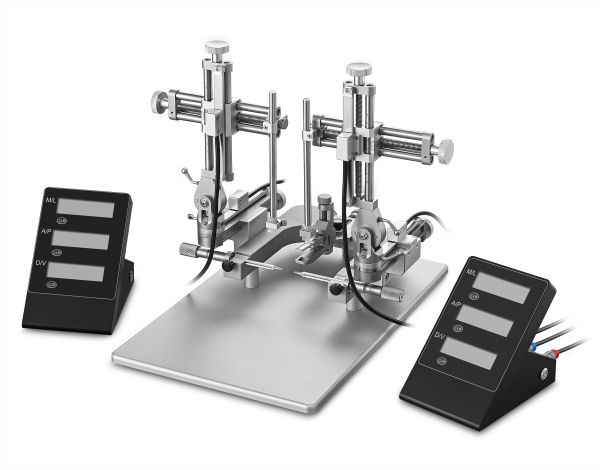

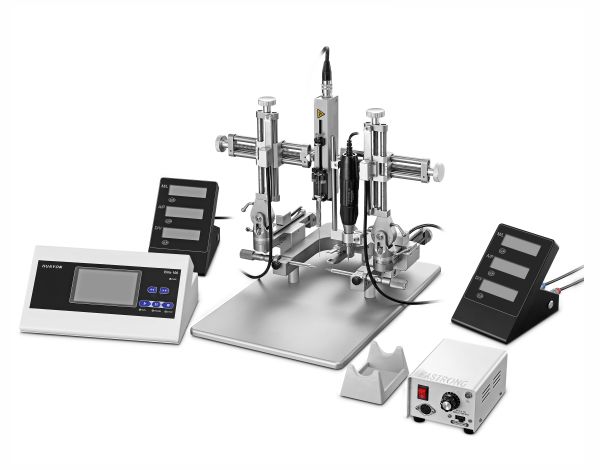

6、双臂定位仪的应用（定位+钻孔+注射）

此套配置为双臂定位仪的典型应用。
大脑注射操作三步曲：定位、钻孔、注射

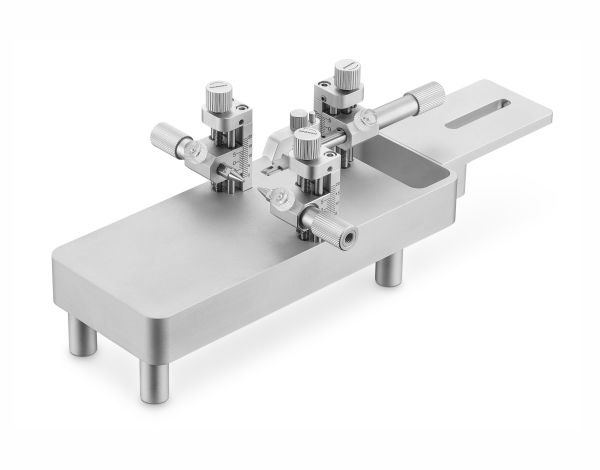

7、小鼠适配器-G2

货号：30-2032（原30-3026）
规格：小鼠款

本款适配器主要用于固定小鼠或幼大鼠头部，主要用途：
（1）配合定位仪使用：定位、注射、脑电记录、脑成像等相关实验；
（2）独立使用：固定头部，进一步在腿部、背部等部位进行实验。

头部固定原理：采用扣上门齿、压鼻梁、插耳道三者配合进行固定和调平颅面，可以增加专用麻醉面罩配合气体麻醉机给小鼠进行呼吸麻醉。

结合用户实际操作需求，本款产品在设计上的创新性体现在以下几个方面，极大地提高了性能的稳定性、延长使用寿命，提高了实验精度以及头部固定的效率。

1.  丝杆和双滑杆配合进行传动，以及丝杆和滑杆采用金属+耐磨性非金属材料的组合，提高了稳定性，延长了使用寿命；

2.  丝杆传动采用全程导向，确保传动前进或后退方向的一致性，提高实验精度；

3. 手柄固定和旋转采用特殊的滚动结构设计，类似火车轮在铁轨上滚动前进一样，减少二者之间摩擦，也就减少金属件之间直接相互摩擦造成的快速磨损，性能稳定，也延长了使用寿命；

4. 插耳道的耳杆采用螺杆传动（非直接滑动），耳杆位置调节平稳、精细，不用做“松螺丝-推进/后退”这个反复的操作，提高实验效率；

5. 上下调节带有箭头和“backward”文字标识，避免误操作导致实验失败。

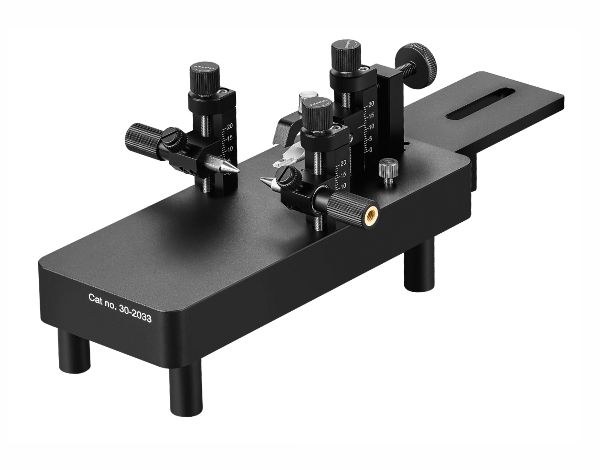

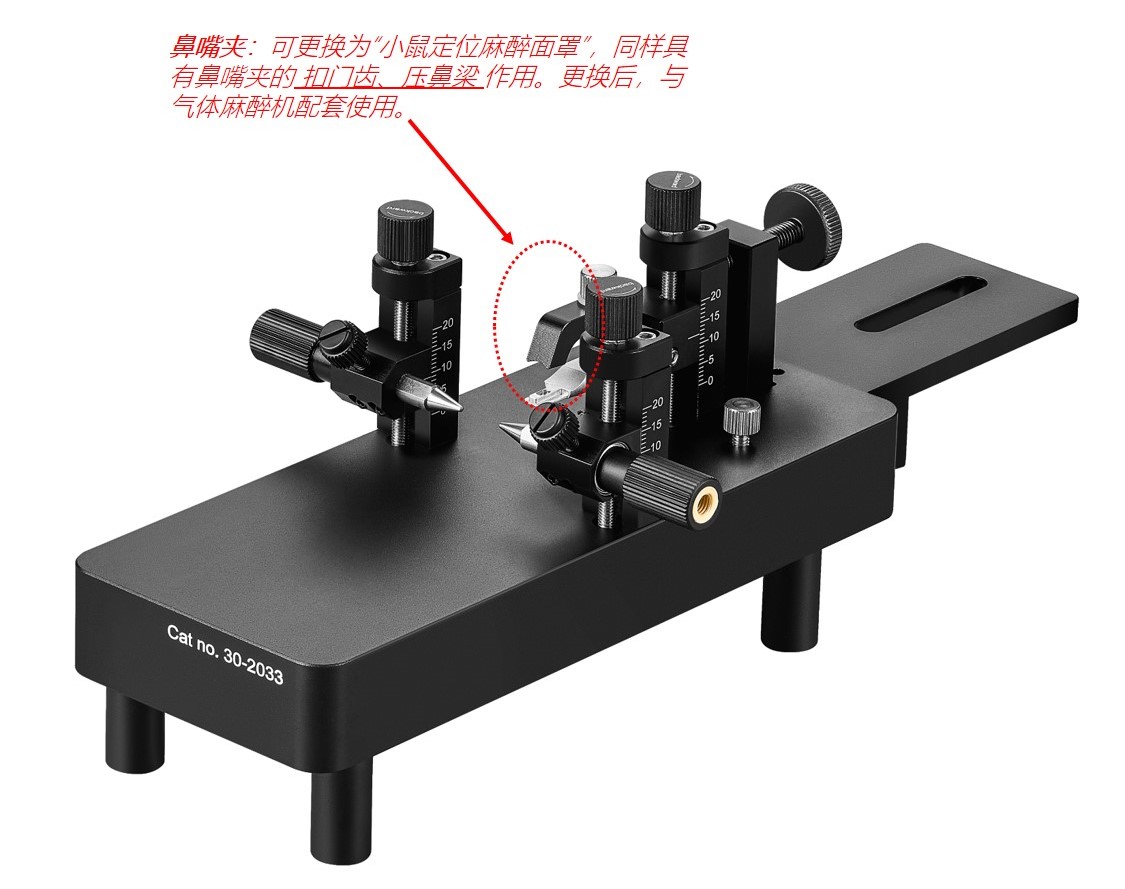

8、小鼠适配器-G3

货号：30-2033
规格：黑色小鼠款

主要用途
本款适配器主要用于固定小鼠或幼大鼠头部，主要用途：
（1）配合定位仪使用：定位、注射、脑电记录、脑成像等相关实验；
（2）独立使用：固定头部，进一步在腿部、背部等部位进行实验。

  固定原理
采用 扣上门齿、压鼻梁、插耳道  三者配合进行固定和调平颅面。

  使用场景
如图1所示，在定位仪上使用；
如图2所示，可以选择专用麻醉面罩配合麻醉机给小鼠进行气体麻醉；

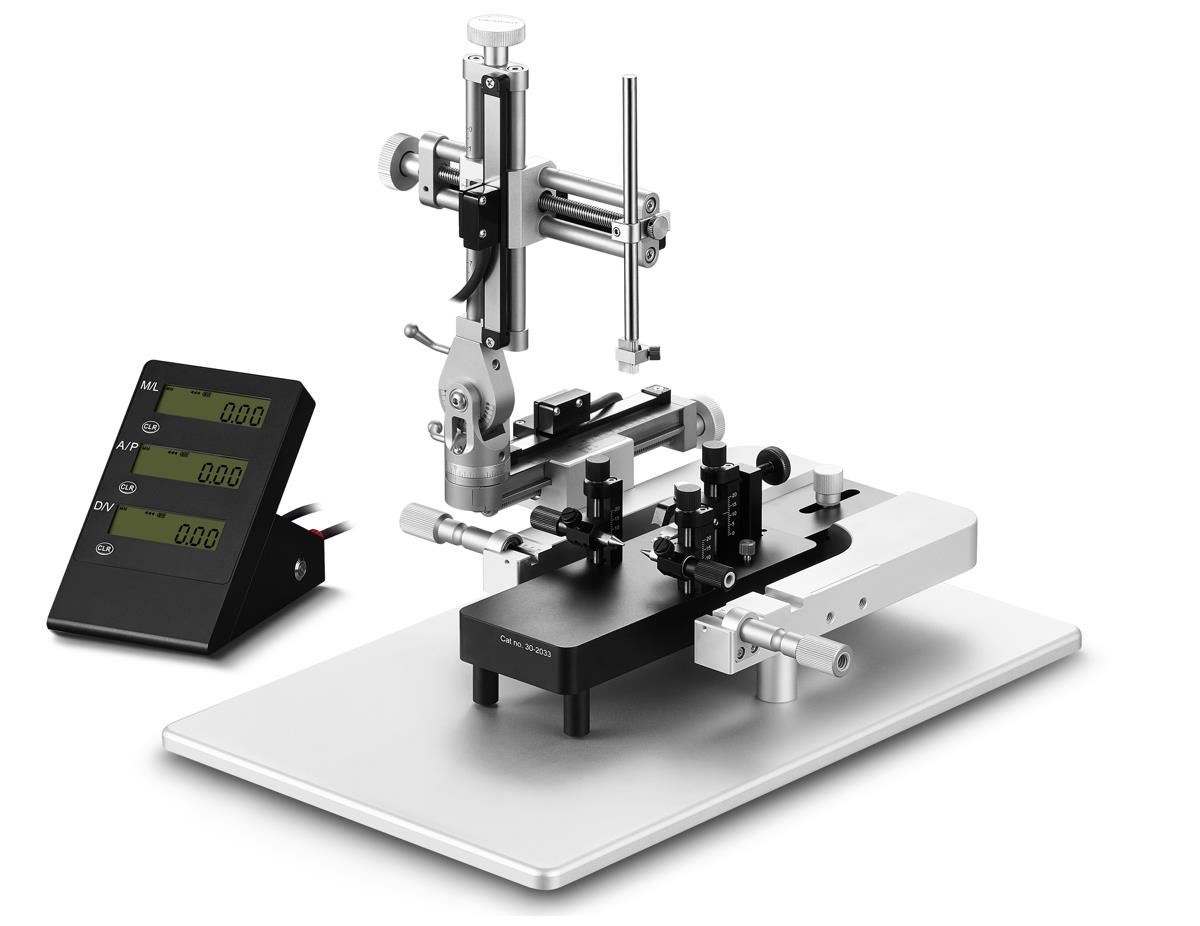

                                                图1，小鼠适配器在定位仪上的安装

                    图2，小鼠定位专用面罩在小鼠适配器的安装 （对小鼠施行气体麻醉）

  技术特点
1，采用“扣上门齿、压鼻梁、插耳道”固定小鼠头部；
2， 耳杆调节：上下、左右位置调节，均为平稳微调；
3， 鼻嘴夹调节：上下、前后位置调节，均为平稳微调；
4，耳杆和鼻嘴夹调节均为三步：松螺钉---旋转手柄---紧固螺钉，减少反复的“松---紧”操作环节，提高效率；
5，耳杆和鼻嘴夹上下调节手柄带有箭头和“backward”文字标识。

  使用操作

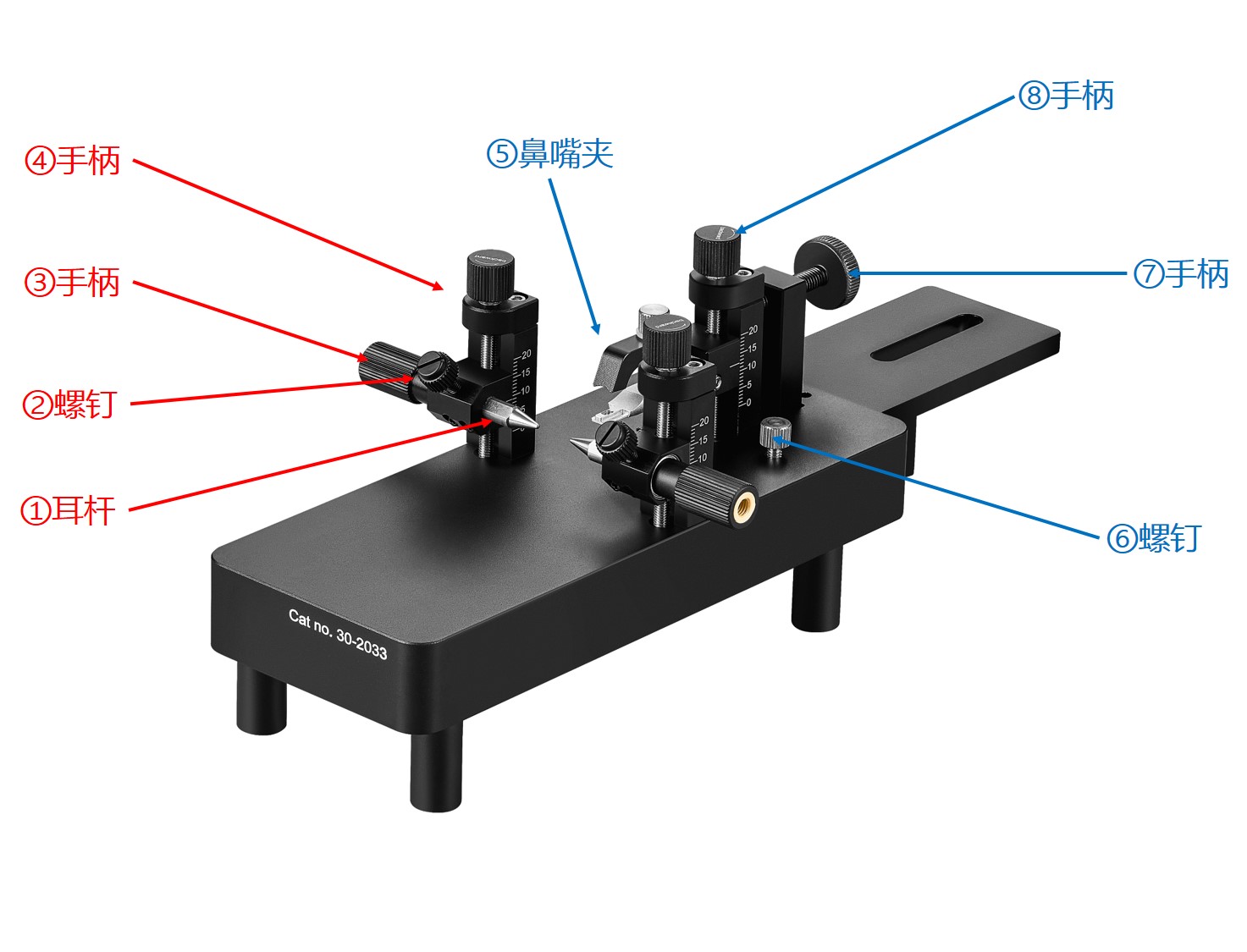

如下图3所示，

                                   图3，小鼠适配器的的使用

√  耳杆操作：
第1步：稍微松开②螺钉；
第2步：顺/逆时针旋转③手柄，耳杆即可平稳前进或后退（此过程不用锁②螺钉）；
第3步：左右耳杆位置调节合适后，锁紧②螺钉即可。
注：顺/逆时针旋转④手柄，调节耳杆上下位置。

√  鼻嘴夹操作：
第1步：稍微松开⑥螺钉；
第2步：顺/逆时针旋转⑦手柄，鼻嘴夹即可平稳前进或后退（此过程不用锁⑥螺钉）；
第3步：鼻嘴夹前后位置调节合适后，锁紧⑥螺钉即可。
注：顺/逆时针旋转⑧手柄，调节鼻嘴夹上下位置。

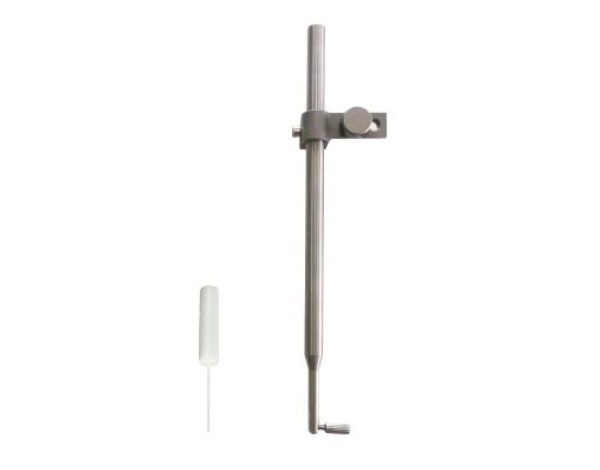

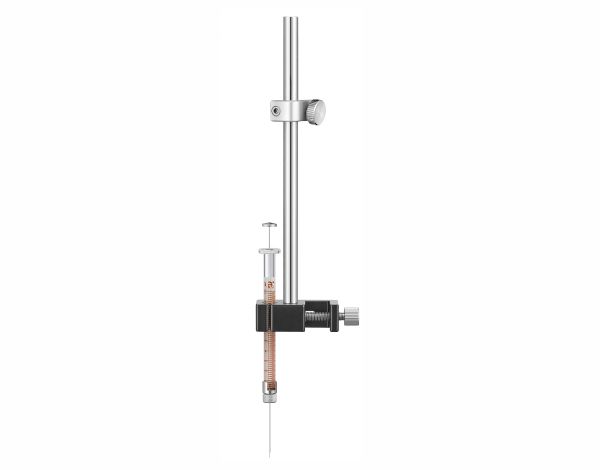

9、注射器夹持器（注射器单买）

货号：30-2067
规格：夹持范围Ø6.5-13MM



功 能：夹持玻璃或者塑料注射器，可夹持注射器活塞筒外径范围6.5-13MM。
用 途：配合定位仪使用，常用于动物脑内注射。

性能特点：
★   带国际通用标准接头，固定于定位仪 X/Z轴十字操作臂上使用。
★   夹持杆上、下高度可调。
★   V型槽卡住注射器活塞筒，固定稳固；稳固后，侧面二次锁定，双重保护，防止松脱。


10、颅钻夹持器

货号：30-2064

主要用途：夹持颅钻（牙科钻）的手柄，通过夹持器上的V-型连接头固定到立体定位仪的操作臂上，通过定位仪操作臂升降控制钻孔深度，操作方便、精确，避免对动物脑组织产生损伤或造成过度钻深的情况发生。

夹持孔大小：14MM，可以夹持14±0.5MM直径的手柄。



  订购信息

序号	货号	规格	单位
1	30-2064	Ø14 MM	支



11、陶瓷插针夹持器

专用于夹持外径1.25mm和2.5mm的陶瓷插针。
杆直径：8±0.1mm。
可以装配到市面上各品牌脑立体定位仪。

  订购信息

序号	货号	规格	单位
1	30-2060	1.25MM	支
2	30-2061	2.5MM	支

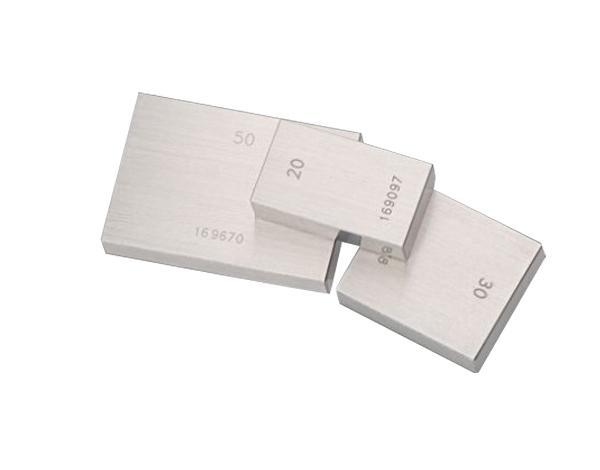

12、千分尺校准量块

货号：30-2081

知道您使用的定位仪（AP, ML, DV轴）是否准确吗？
想知道您正在使用的定位仪是否需要校准维护了吗？

使用 千分尺校准量块 工具一分钟可以让您知道答案！

千分尺校准量块：
☀ 游标卡尺、千分尺校准金标准；
☀ 高速钢优质材料，坚固耐用；
☀ 高精准度（0级精度）、尺寸稳定；
☀ 激光刻字。

  订购信息

序号	货号	描述	单位
1	30-2081	5mm、10mm、20mm和50mm (4块/套)	套
