生命科学的模块化高内涵筛选工作站

scanR是一种专为生物样品全自动图像采集和数据分析而设计，并基于模块化显微镜的成像平台。

灵活的模块化硬件

scanR筛选工作站将基于显微镜设置的模块化和灵活性与高内涵筛选需求的自动化、速度和效率相结合。模块化设计非常适合标准分析和分析开发，让scanR工作站适用于研发应用或多用户环境。



转盘共聚焦系统

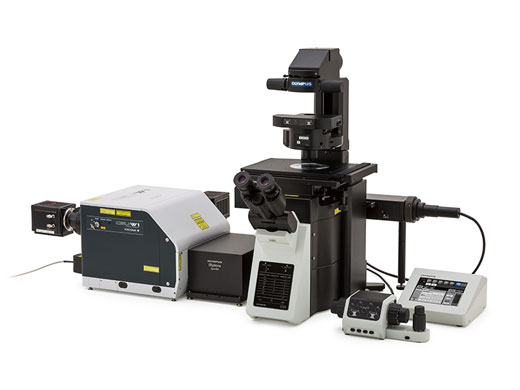

• 兼容配备Yokogawa CSU-W1转盘单元的奥林巴斯IXplore SpinSR超分辨率显微镜系统
• 基于微透镜的转盘和激光激发可高速提供无缝共聚焦图像质量

机器人装载系统

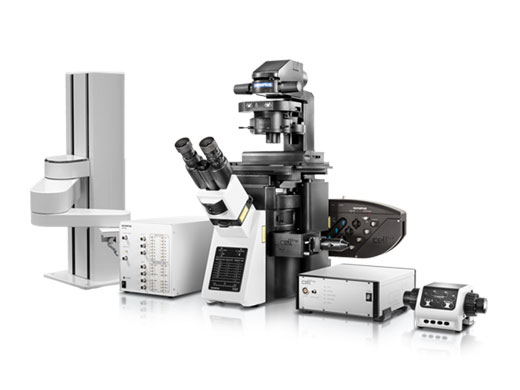

• 与自动化高通量筛选使用的板载机器人系统兼容

孵育系统

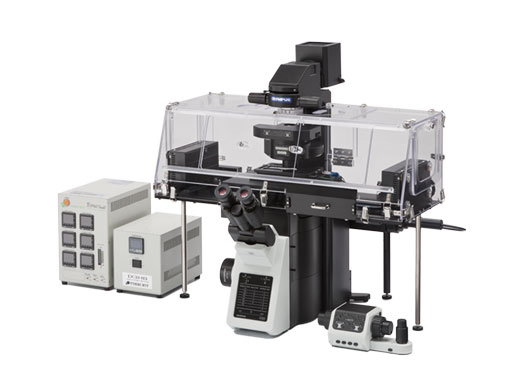

• 添加孵育系统，严格控制温度、湿度和二氧化碳水平

TIRF和FRAP系统（使用cellSens软件）

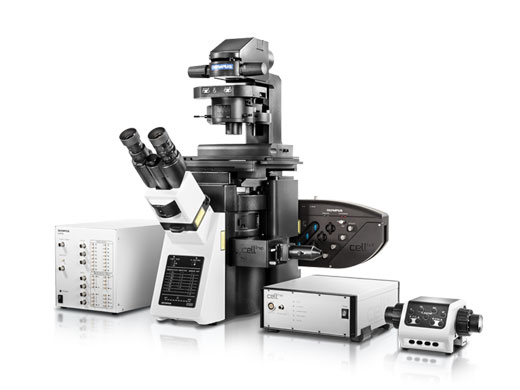

• 与奥林巴斯IXplore系列和cellSens软件配合使用，可以执行诸如TIRF和FRAP等高级成像实验

综合性软件

scanR解决方案灵活开放的设计让其成为日常和高级应用的有效工具。其旨在满足现代细胞生物学、分子生物学、系统生物学和医学研究中的定量成像和图像分析要求。

• 生物样品的全自动图像采集和数据分析
• 专为多孔板、载玻片和定制阵列而设计
• 用于生物功能测定的强大分析模块
• 非常适合分析开发和高内涵筛选
• 可用于固定细胞和活细胞

分析示例

在药物发现筛选中，已建立的协议可用于显示化合物在细胞水平的生物化学作用。可以利用一系列标准化分析准确评估基因表达水平的药物诱导变化。scanR解决方案在测量细胞凋亡、微核或DNA片段化（彗星试验）的常规筛选方面表现出色，并涵盖了许多研究领域的各种筛选应用。

• 细胞计数
• 基因表达
• 细胞内运输
• 易位
• 细胞增殖
• 早幼粒细胞白血病（PML）身体测定
• 细菌和病毒感染试验
• 细胞周期分析
• 细胞阵列筛选
• 蛋白质定位和共定位
• 包括动力学分析以及对所得响应曲线圈门的活细胞测定
• 多色分析
• 稀有事件分析
• 自动FISH分析
• 组织切片中的荧光分析
• 细胞迁移

灵活的模块选项

scanR的设计不仅满足全自动高内涵筛选系统的特定速度、耐久性和可靠性要求，还具备灵活性和适应性以及广泛的扩展能力。这些让scanR能够完美匹配任何应用和预算的规范要求。其他选项列表包括诸如基于深度学习技术的自主学习显微镜模块、使用动力学模块测量动力学参数的模块、高速3D反卷积模块、基于IX83的红外（IR）激光硬件自动聚焦的集成ZDC等等。

高速反卷积

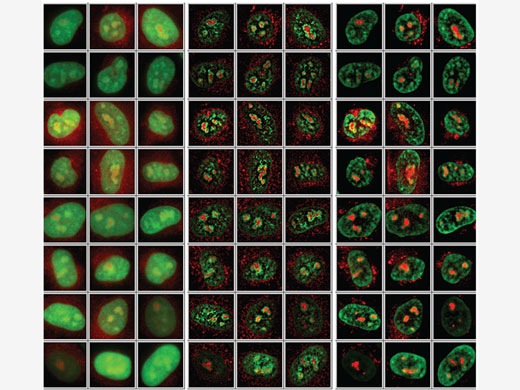

近共聚焦质量;宽场、2D反卷积和3D反卷积的比较。

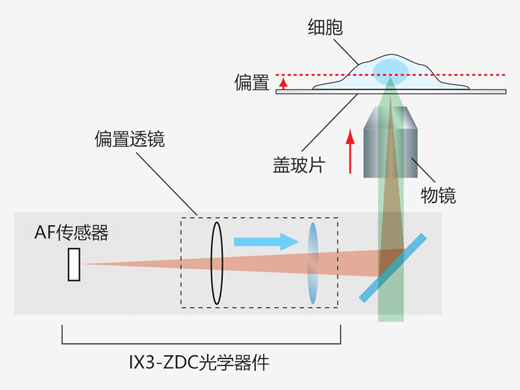

基于IX83 ZDC的红外（IR）激光硬件自动对焦

增强型连续自动对焦模式可在相应观察平面实现精确对焦，即便在添加试剂时或室温变化时也不受影响。

基于深度学习技术的自主学习显微镜

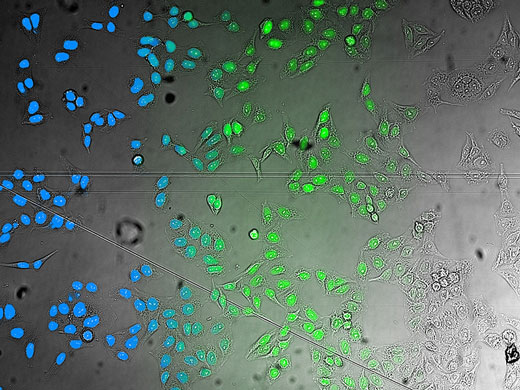

从左到右：AI预测核位置（蓝色），绿色荧光蛋白（GFP）组蛋白2B标记显示核（绿色）和原始明场透射图像（灰色）。

技术参数


项目	参数
scanR筛选系统	基于显微镜的生命科学应用筛选系统平台 灵活性：可根据应用要求精确调整系统配置 性能和耐用性：高端系统整合理念，实时部件并联运行，使得满足高通量筛选应用的平台开放性和可靠性优势合二为一 满足筛选应用的吞吐量和可靠性需求
显微镜镜架	奥林巴斯倒置高端显微镜IX83，单层或双层机架 电动载物台, 适用于IX83的MarzhauserSCAN IM 120 x 80
荧光LED选项	Lumencor SpectraX： 6个独立的LED通道 CoolLED pE-300ultra： 3个独立的LED通道 针对应用优化的带通滤光片 寿命> 20,000小时
透射光 照明选项	透射照明仅用于目视观察（无透射光筛选） 适用于筛选和目视观察的透射光照明，包括快门（支持透射光筛选） 可选DIC（微分干涉）或相衬观察
硬件控制以及 系统同步	带有单独CPU的实时控制器，独立于成像PC计算机的操作系统 时间分辨率： 1毫秒 计时精度： < 0.01毫秒 硬件同步多任务采集（照明控制、发射滤光片、快门等） 通过外部触发器精确控制相机
相机选项	Hamamatsu ORCA FLASH 4.0 V3，配有大型18.8 mm传感器芯片的高灵敏度冷却sCMOS相机 Hamamatsu ORCA FLASH 4.0 LT PLUS，配有大型18.8 mm传感器芯片的高性价比sCMOS相机 Hamamatsu ORCA R2，高灵敏度冷却CCD相机 Hamamatsu C8484，高灵敏度CCD相机
物镜选项	“薄”底（0.1 - 0.2 mm）厚度的盖玻片和玻璃底板（2x，4x，10x，20x，40x，60x，100x）的物镜 “厚”底（~1 mm）厚度的塑料底板和载玻片（2x，4x，10x，20x，40x，60x）的物镜 “薄”底的（0.1 - 0.2 mm）厚度的盖玻片和玻璃底板（10x，20x，40x）的相衬物镜 “厚”底的（~1 mm）厚度的盖玻片和玻璃底板（10x，20x，40x）的相衬物镜
滤光片组	单带通滤光片组（根据要求提供规格） 多带通滤光片组（根据要求提供规格）
scanR系统 软件	2个独立软件模块：scanR采集软件和scanR分析软件 阴影校准流程，弥补采集时或采集后的阴影并优化局部荧光强度的均匀性 软件模块可以安装在相同或不同的工作站上（64位Windows 10系统 ）
scanR采集 软件	面向工作流的配置和用户界面 功能强大的软件自动对焦程序可与选配红外激光硬件自动对焦功能、二步粗和细自动对焦、基于对象的自动对焦或基于图像的自动对焦结合使用 具有预定义格式（载玻片、多孔板）的板管理器，和用于创建和编辑自定义格式（斑点阵列）的编辑界面 用于补偿阴影并优化空间强度均匀性的阴影校正 时间序列筛选，Z-stack筛选，多色筛选（无限量的采集通道） 支持集成到自动化样品制备线中，例如用于液体处理的脚本化接口
scanR分析 软件	用于标准测定和测定开发的自动化图像和数据分析 在线和离线多核分析 图像处理、图像分析、颗粒检测、参数提取和计算 细胞计数数据探索、分析、圈门和分类 强大灵活的圈门概念 ，包括自动化群检测等 数据点、对象和图像之间的直接关联 基于分析的工作流和先进的科学分析开发功能
计算机	成像计算机（新一代PC计算机），64位Windows 7 操作系统
其他选项	scanR AI深度学习解决方案 延时动力学分析模块 - 一种独特的细胞计数方法，可以更好地分析和了解活细胞动力学 3D反卷积模块（需要64位操作系统） 配有一个或两个摄像头的Yokogawa®CSU-W1®共聚焦选项 两个摄像头同时采集 基于奥林巴斯IX83显微镜系列ZDC的红外激光硬件自动对焦功能 cellVivo孵育系统 板载机器人 编码变倍器IX3-CAS 用于“Sedat”配置高速成像的快速发射滤光片转盘（FFWO） 定制：硬件、软件、分析 其他scanR分析工作站 scanR分析软件的第二个许可证
一套设置包含2个系统	可与cellSens活细胞成像软件结合使用，从而实现高端成像系统的全面通用性
