马尔文帕纳科Spraytec喷雾粒度分析仪

在许多应用中，气雾和喷雾颗粒的大小是确定产品性能的核心，包括人类呼吸系统的药物输送以及涂料，燃油喷射和农业化学品方面的应用。许多特殊环境或高速喷雾，给测量带来挑战。马尔文帕纳科Spraytec喷雾粒度分析仪专为满足这些挑战而设计，以实现对喷雾粒度进行常规可靠的分析。

马尔文帕纳科Spraytec喷雾粒度分析仪可对喷雾剂颗粒及喷雾滴液粒度分布进行实时测量，使喷雾剂与气雾剂产品开发更高效。 该系统的特殊设计旨在解决喷雾剂表征的要求，提供稳健、可再现的滴液粒度数据。

Spraytec系统使用激光衍射技术及检测系统，解决了多分散喷雾颗粒粒度分布的测量问题。而多重衍射校正技术的采用，可确保在高达95%的遮光度下准确测量雾滴颗粒的粒度分布，远远超过了传统激光衍射系统的操作范围。

Spraytec 杰出特点：

• 快速自动对光

• 通过灵活的触发选项，实现测量同步

• 测量宽粒度范围(0.1-2000微米)，无需不断更换光学器件

• 采集速率高达10KHz，能够产生100微秒时间间隔的颗粒大小分布，分析喷雾雾化和分散的动态

• 采用多散射分析技术提供不以浓度为基础的准确结果

• 具有宽喷雾流的特点，无光学器件污染风险

• 通过粒度演变分析软件，轻松揭示喷雾粒度的动态变化

• 满足FDA 21 CFR Part 11标准

工作原理

马尔文帕纳科Spraytec采用激光衍射技术测量喷雾剂滴液及喷雾剂颗粒粒度。当激光束穿过喷雾时，通过测量散射光的强度来完成粒度测量。之后，所得数据用于分析计算形成该散射光谱图的滴液粒度。

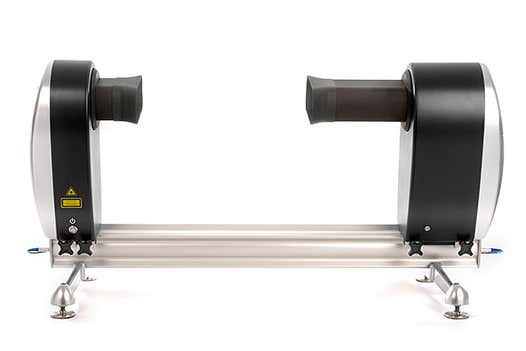

Spraytec系统由以下主要部分构成：

• 一个包含有准直激光源的发射模块，在测量过程中照射喷雾。

• 一个接收模块，含有任意一种透镜(300mm 或 750mm) ，可对喷雾散射至一系列检测器上的任何光线进行聚焦。 此类检测器可准确测量喷雾滴液从宽角度范围散射的光强度。

• 一个光具座，确保发射及接收器校准。 光具座长度可更改，以适应不同应用，最长光具座为2.5m。

• Spraytec软件，在测量期间对系统进行控制，分析散射数据，计算喷雾粒度分布。 结果显示为“粒度演变”趋势图，可实时确认随时间变化的滴液粒度。
