【Sutter】dPatch膜
企业认证
点击 QQ 联系
(dPatch Digital Patch Clamp Amplifier System)
膜片钳放大器系统包括三个成分:膜片钳放大器(含探头与前置放大器)、数模/模数转换器、采集分析软件(含计算机),我们俗称“三件套”。Sutter公司的膜片钳放大器系统(包括IPA和dPatch系统)是目前市场上完整三件套的膜片钳系统。dPatch系统包括:膜片钳放大器(含探头与前置放大器,有单双探头两个机型)、转换器(不是Dendrite)和SutterPatch软件。

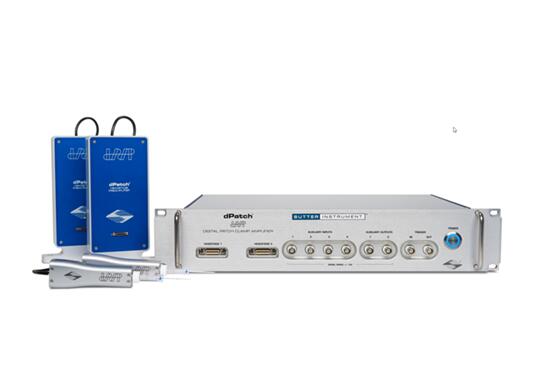

dPatch-2膜片钳放大器

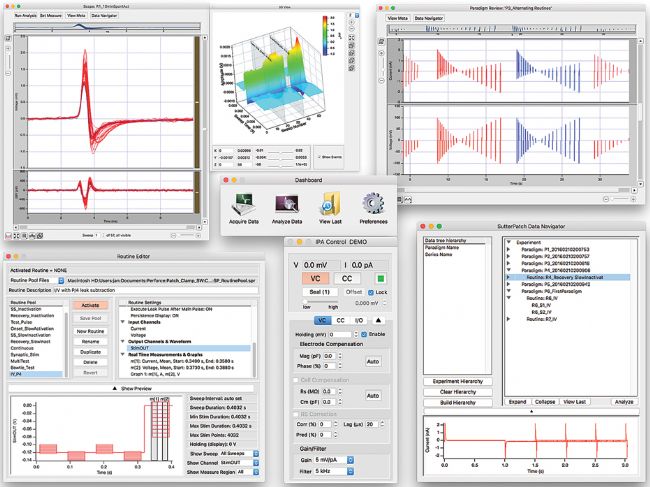

SutterPatch软件——————————————————————————————————————————————————————————————————————
《dPatch系统的应用》
l低噪声单通道记录l全细胞记录l穿孔膜片钳记录l电压钳与电流钳记录l脑片胞外场电位记录l细胞内记录l脂双层单通道记录l脂质体单通道记录l听觉及其他快速变化的信号记录l细胞胞吞/胞吐机制研究(Lock-In)l快速动力钳研究l贴附(培养)细胞、细胞系实验研究l脑片神经环路实验研究l在体膜片钳研究l纳米孔研究l结合在体或离体光遗传研究l电化学(递质测量)研究 1. 放大器1.1 具有双探头,相当于两台膜片钳放大器;也具有单探头膜片钳放大器。1.2计算机程控的高度自动化放大器,仪器面板完全为计算机所控制,实现了放大器、转换器、软件三位一体化。1.3 具有前置放大器,信号通过数码传输而不是传统的模拟传输,有效降低噪声。1.4 探头具有电容反馈(Cf=1pF)和电阻反馈(Rf=50MΩ和500MΩ)电路,前者用于单通道记录,后者用于全细胞记录。1.5 探头输入信号的频带宽:电容反馈电路>500kHz,电阻反馈电路>250kHz。1.6 由于集成的数模/模数转换器具有高分辨率,不再需要设置放大器输出增益。1.7 电压钳模式下,采用8极低通Bessel滤波器,其开路噪声水平如下(RMS)。电容反馈电路(Cf = 1pF):≤25fA/1kHz,≤95fA/5kHz,≤220fA/10kHz电阻反馈电路(Rf = 500MΩ):≤200fA/1kHz,≤475fA/5kHz,≤750fA/10kHz电阻反馈电路(Rf = 50MΩ):≤650fA/1kHz,≤1.5pA/5kHz,≤2.4pA/10kHz1.8 探头记录的最大电流如下。电容反馈电路(Cf = 1pF):±20nA,可记录1pA以内通道电流电阻反馈电路(Rf = 500MΩ):±20nA电阻反馈电路(Rf = 50MΩ):±200nA1.9 具有8极低通Bessel滤波器,滤波频率范围100Hz~1MHz,多于13个选位。1.10具有电压钳模式,钳制电位输出范围为±750mV。1.11具有真正的电流钳模式(电压跟随器): 钳制电流输出范围为±20nA(Rf = 500MΩ)和±200nA(Rf = 50MΩ) 具有电流钳模式下稳定膜电位的电压钳功能 电压上升时间(Rs = 10MΩ时)<10μs1.12具有对电极电容、膜电容以及串联电阻的自动补偿功能。 电极电容最大补偿幅度值为20pF,时间常数zui大补偿值为10μs 膜电容最大补偿值为500pF(Rf = 500MΩ)和1000pF(Rf = 50MΩ) 串联电阻最大补偿值为100MΩ(Rf = 500MΩ)和10MΩ(Rf = 50MΩ)1.13具有Lock-In功能(基础频率可达20.8kHz),可研究胞吞/胞吐机制。1.14具有快速动力钳功能,提供HH电导模型、GHK通透率模型和Markov统计模型。1.15具有放大器扩展面板,使与外部设备的沟通更为简便。1.16具有超低热膨胀的石英电极夹持器,可有效降低电极漂移。2. 数模/模数转换器2.1 与放大器集成为一体。2.2 分辨率为18~22位。当采用1kHz滤波频率时,分辨率可超过22位。2.3 单一导联的高采样频率为5MHz。2.4 通过高速USB接口(3.0)与计算机连接,可被采集软件直接确认。2.5 导联数目:共有12个模拟信号输入、6个模拟信号输出、16个数码信号输出。2.5 导联数目:共有6个模拟信号输入、3个模拟信号输出,16个数码信号输出。2.6 衍生输入信号导联数目:10个。3. 数据采集与分析软件3.1 数据的采集与分析均在同一软件内。3.2 采集软件具有对50Hz交流噪声在线清除的功能3.3 采集软件具有测量细胞胞吞/胞吐的Lock-In功能,其测量频率zui高可达20.8kHz。3.4 采集的数据中可追踪记录多达600个描述实验数据的元数据(如动物种类、基因型、细胞类型、环境温度、电阻值、电容值等与实验相关的信息)。3.5 分析软件具有神经放电分析模块、动作电位分析模块、相机影像分析模块、单通道记录分析模块。3.6 分析软件具有快速动力钳分析功能。3.7 分析软件可直接作出用于发表文章的高质量论文图。3.8 计算机操作系统:≥Windows 10(64位),≥macOS 10.11 (El Capitan)。
———————————————————————————————————————————————————————————————————————————
《配置》
型号
产品描述
DPATCH
数字化膜片钳放大器。主要包括:1个探头、1个前置放大器、1台主机、1个EH-Q170石英电极夹持器、1个模型细胞以及SutterPatch软件等
DPATCH-2
双探头数字化膜片钳放大器。主要包括:2个探头、2个前置放大器、1台主机、2个EH-Q170石英电极夹持器、2个模型细胞以及SutterPatch软件等
可能需要的零配件(需另外购买)
DPATCH-HS
dPatch探头与前置放大器
DPATCH-PCH
dPatch扩展面板
EH-P170
聚碳酸酯电极夹持器(适合1.0-1.7mm外径玻璃管)
EH-Q170
石英电极夹持器(适合1.0-1.7mm外径玻璃管)
GP-17
接地铜棒
