Zebralab 斑马鱼行为轨迹分析系统

ZebraLab斑马鱼行为轨迹记录分析系统

鱼类高通量实验监控系统

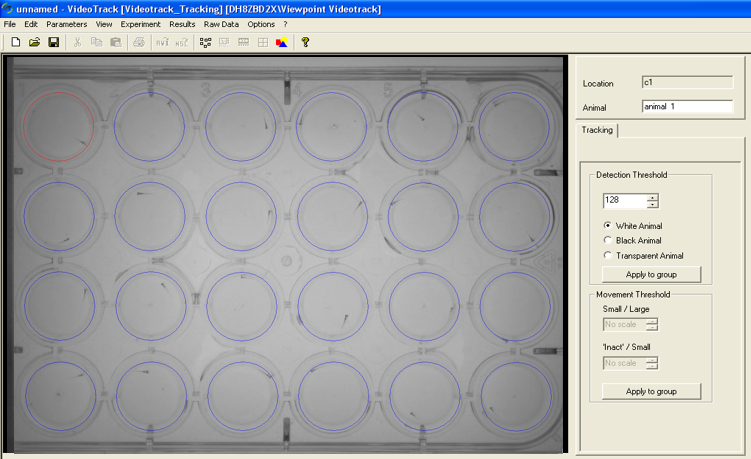

ZebraLab 是法国ViewPoint 公司为斑马鱼行为学研究而研发出的有史以来第一套最具创新性的研究解决方案，它是一套可实现自动跟踪和分析斑马鱼运动、活动和行为的高级视频追踪系统。并且，它还是一个专门用来跟踪行为轨迹的高通量完整系统。它能够非常精准地同时追踪及记录6 至192 只斑马鱼胚胎和幼鱼的行为轨迹。无论是单只斑马鱼成鱼或者是多达20 只的群鱼，同样能很准确地被追踪到其活动轨迹。使用该系统，您可以根据您的研究需求完全控制实验条件。对于您未来在实验需求上的不定期增长，可扩展性必定是主要关键。它为您提供一个灵活且通用的研究方案， 通过在原系统的基础上添加和组合额外的实验设备，如ZebraBox 或ZebraCube、Micro-ZebraLab、VisoBox，配置出更适合您研究所需的解决方案以提高结果的可靠性和有效性。

     系统特点：
     • 强大和可靠的追踪软件
     • 可重置的实验设置
     • 直观的界面和稳定的性能
     • 可控的实验条件
     • 综合数据分析
     • 优化的高通量研究
     • 斑马鱼成鱼追踪
     • 追踪多达30 只斑马鱼的群聚活动

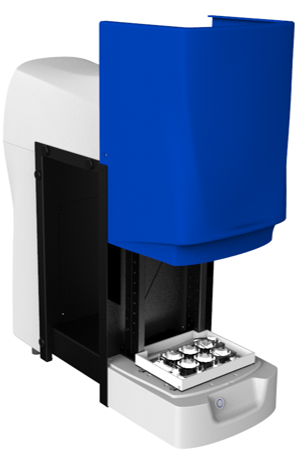

ZebraBox 斑马鱼胚胎/ 幼鱼行为观察箱

斑马鱼胚胎 / 幼鱼行为观察箱ZebraBox 是操作ZebraLab( 斑马鱼行为分析系统) 时重要的一个装置，二者经常被结合在一起使用。斑马鱼胚胎/ 幼鱼行为观察箱不但能够自动观测、跟踪和分析斑马鱼胚胎 / 幼鱼的运动轨迹，并能够同时精确地追踪和量化每块多孔板里多达96 只斑马鱼幼鱼的运动、活动和行为。

     完全可控的实验环境设计：
     • 双重防震设计：基座及多孔板分析平台上安装有专利的防震系统，能够消除所有外部因素造成的非必要震动
     • 冷光源设计：采用的冷光源不会将热量传输至样本的饲养及观察区域
     • 光刺激调节设计：刺激光源可在100 个亮度等级中进行调节
     • 昼夜循环模拟设计：为昼夜节律研究，系统提供完全的光线控制，通过编辑不同频率的明暗交替，创造任何方式的日夜循环程序
     • 温度控制：可以精确地将水温控制在12-50℃之间，便捷地制造热休克、温度循环，或在实验中保持一个稳定的水温
     • 隔音设计：可以有效地隔离外部声音，防止样本的被动惊吓反应
     • 直接观察设计：可在直接观察或给药等操作时不影响系统运行，得益于NASA 的镜面反射技术制造的光学模块，提供极高的分辨率，很大程度去除分辨率对观察造成的干扰，不会产生水凝或光学干涉

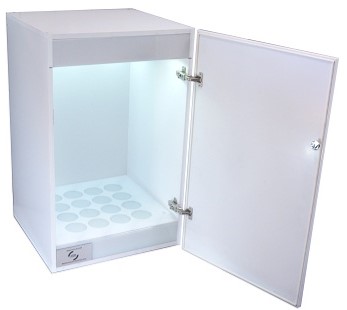

ZebraCube 斑马鱼成鱼观察柜

ZebraCube 是一款独立设备，是完全封闭、实验条件可控、用于记录大鱼缸或者多个培养皿里斑马鱼成鱼行为的设备。配合ZebraLab 分析系统一同使用，能够同时分析多达每箱64 条斑马鱼成鱼!

     规格与特点：
     • 高强度白光源可以为实验提供不同的光照刺激
     • 柜体底部附带红外背景板，为动物追踪提供良好的监控条件
     • 模拟生物钟、昼夜循环、闪光刺激和不同类型的光序列刺激
     • 专业高清摄像机，高帧率、高分辨率
     • 可选红外敏感/ 光学红外过滤
     • 多模式protocol 可在ZebraLab 里设置，例如光、声音和电刺激
     • 尺寸：60cm x 50cm x 120cm ( 长x 宽x 高)

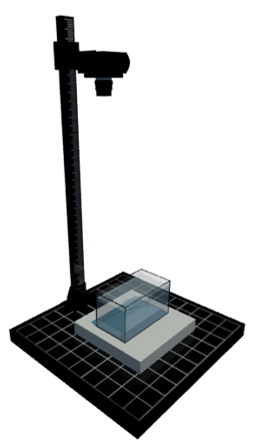

ZebraTower 斑马鱼成鱼观察塔（高速）

斑马鱼观察塔是一套适用于监控斑马鱼成鱼及各种鱼类高速游动行为的先进追踪系统。使用高速摄像技术，您可以自动化分析细微的行为动作，在各种容器中皆可进行社会交往、攻击行为及其他相关行为的实验。选配高速摄像机可拍摄高达1000 帧/ 秒的视频。

     规格与特点：
     ● 斑马鱼跟踪面积：28cm X 28cm
     ● 实时分析，速率为30-100 帧 / 秒
     ● 离线可达到200 帧/ 秒（640 X 480 像素）或300 帧/ 秒（320 X 240 像素）
     ● 可应用的实验：T 迷宫、惊吓反应、有条件的位置偏好(CPP)、镜像测试等



ZebraLab 附加系统及模块

斑马鱼视觉分析系统（VisionBox）
VisionBox 可以实现自动化跟踪与监测斑马鱼幼鱼的视觉行为， 包括视动反应Optokinetic response test(OKR) 或其它与斑马鱼视觉有关的行为，先进的应用程序可以记录幼鱼与投影刺激屏幕，如虚拟捕食行为等互动行为。

斑马鱼高速行为分析系统（PPI）
完善的高速分析系统，为斑马鱼的高速行为分析而生。它能够离线分析已经采集的视频。可以同时监测多个动物并且在一张电子数据表中提供参数结果，诸如：
● 反应时间
● S 形和 C 形运动
● O 形和 J 形运动
● YAW 横摆

斑马鱼3D 行为分析系统（Zebralab 3D）
3D Tracking 可以实时跟踪记录斑马鱼在三维空间里的运动轨迹，实时重建鱼的(X、Y、Z) 位置。

幼鱼心率血流分析系统（MicroZebraLab）
MicroZebraLab 将心血管数据的记录带到了极精确的水平，每秒120 帧的图像使得表达更完整。它能将所有可能性放大到更为详细，测量心血管功能，如心跳、血流量(nL/s) 和血流速(μm/s)，在显微镜下观测到的血管大小(μm)，并轻易地从视频中提取结果。它能自动运行此项任务和各种涉及器官运动的实验( 如肠道输送)。可用于心血管相关的学术研究。尤其是在化合物功效或药物靶点等前期阶段的临床研究。
