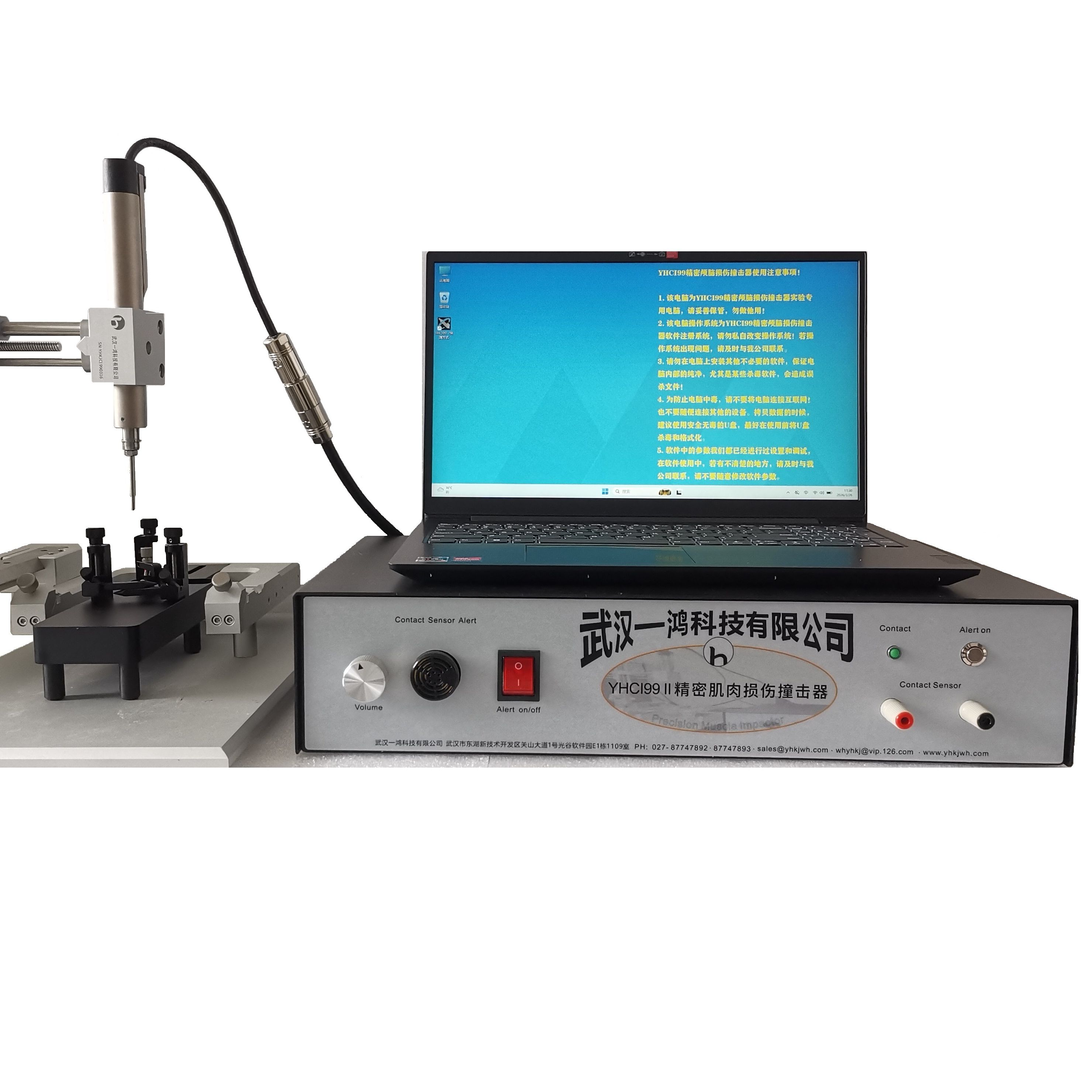

大小鼠精密肌肉损伤撞击器



 产品专利号：ZL 2025 3 0058467.0



系统简介

YHCI99-II型是一款用于基础医学研究大小鼠的肌肉损伤撞击器，可用于在模式动物身上闭合性肌肉损伤撞击实验，也可用于诱发和复制大小鼠颅脑和脊髓损伤。产品具有控制精准、功能强大和灵活精确、极好的有效性和重复性。其驱动电机通过计算机上的软件进行精密控制和操作，软件功能强大，可定义区别动物，调整撞击杆的撞击速度，撞击穿透的深度，撞击时在组织中保持的时间等相关功能，允许用户输入相同的碰撞参数，并为每个实验确定相同的撞击位置，可以进行精确、受控制和可重复性撞击，同时，软件具有独有的加速度功能，极大满足了用户的研究需求。

适用范围

主要用于大小鼠肌肉损伤机制、炎症反应和修复，以供进一步评估治疗策略。用于探索发病机制、测试药物或物理治疗效果，适用于大小鼠脑、脊髓或肌肉和骨骼等多种部位损伤实验。

系统性能参数

1   主要用于模式动物身上闭合性肌肉损伤，颅脑和脊髓损伤撞击实验；

2   软件：可控制撞击臂对动物肌肉，大脑或脊髓的精密撞击，可定义区别动物，调整撞击杆撞击速度，撞击穿透的深度，撞击时在组织中保持的时间等相关功能；

3   控制方式：采用微处理器控制;

4   操作：简单易用的界面化软件 ，全自动程序控制，无需手动控制;

5   撞击模式：控制臂垂直撞击运动;

6   操纵臂可降低到撞击头的目标位置并可自动缩回到启动位置;

7   完整报警接触传感器，当撞击头接触到头部时候，驱动电机和撞击杆自动建立参考点；

8   传感器采用听觉指示来提醒使用者接触的发生；

9   听觉指示器可通过控制单元前面板上开关控制选择，带有音量调节旋钮；

10  加速度调节功能；

11  可重复撞击；

12  撞击头步进粗调精度±10mm, 微调精度±1mm, 精细微调精度0.2mm；

13  撞击速度可调（0.1-7.3m/s）；

14  撞击力度峰值：69N（牛顿）；

15  撞击深度可调 (0-30mm) ；

16  撞击后的保持时间0-10000（毫秒级）；

17  标配七种撞击头尺寸（1 到 5mm范围内：1、1.5、2、2.5、3、4、5 mm）；

18  支持多种操作系统，包括Win10，11；

19  标配系统专用笔记本电脑；

系统组成
系统的组成元件是驱动电动机、撞击头、控制单元和控制软件。
撞击头
撞击头在撞击过程中直接接触目标动物。有圆头的或直角的，用于TBI或SCI的研究。另外，撞击头有7种规格（1到5mm范围内：1、1.5、2、2.5、3、4、5 mm）。也可以根据用户的要求定制特殊规格的撞击头。
控制单元
控制单元是连接软件和驱动电机的接口单元，用于信号传递和补充电能。
软件
系统控制软件可安装在标准的PC机上或笔记本电脑上。点击式应用功能允许使用者：
1) 可调节撞击速度、深度和撞击后的保持时间
2) 可调节加速度
3) 控制臂的垂直运动
4) 启动撞击
5) 记录主要的数据

撞击程序
整个撞击过程是一个容易操作、功能强大的程序，在手术暴露的肌肉部位和颅脑或脊髓之后：
1) 定位电机
2) 操纵臂可降低到撞击头的目标位置
3) 操纵臂可自动缩回到启动位置
4) 进行初始化撞击
