多孔甲基丙烯酰化明胶

产品简介

甲基丙烯酰化明胶（GelMA）由于具有生物兼容性好、可见光固化的特点，已广泛应用于细胞3D培养、组织工程、生物3D打印等研究领域，已有上万篇学术论文中使用了GelMA水凝胶。虽然水凝胶内部也自带孔隙结构，但其孔隙过小，使得包裹细胞进行三维培养及生物3D打印时内部的营养物质传输及细胞代谢废物排出不畅，致密的孔隙阻碍了细胞更好的功能化。

为了进一步提高水凝胶内细胞与外界的物质交换效率，并为细胞生长增殖提供更多空间，EFL团队持续攻关，成功研制出了高孔隙率GelMA水凝胶（多孔GelMA，EFL-GM-PR系列）。为获得数十乃至数百微米孔隙结构，常规做法是通过乳液造孔获得，这些工艺存在稳定性差、操作复杂等缺点。EFL-GM-PR系列通过材料学颠覆性的设计，其使用体验与常规GelMA材料无任何区别，只需要溶解、光照固化即可轻松获得数百微米孔隙结构水凝胶，为细胞提供高效的物质交换通道，也为细胞增殖、生长提供空间，能显著提高细胞的增殖活性。

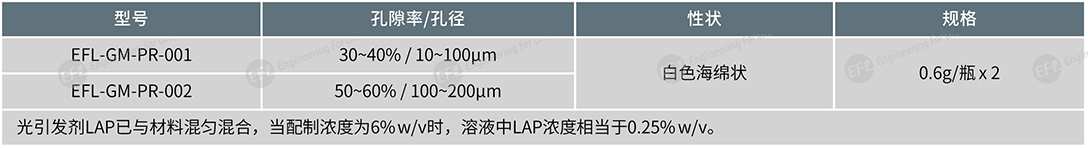

型号规格



产品应用

细胞培养、生物3D打印、组织工程等。



储存条件

干态套装： 4℃，3个月；-20℃，18个月。（材料性质特殊，建议-20℃保存）



使用说明

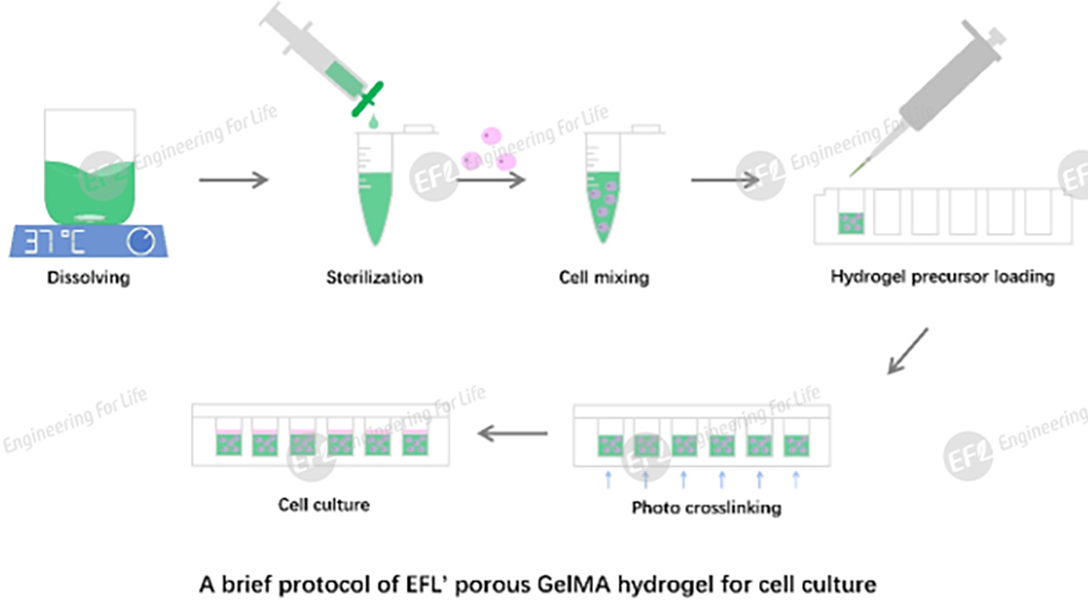

图1. EFL-GM-PR系列多孔GelMA水凝胶操作流程





微观形貌

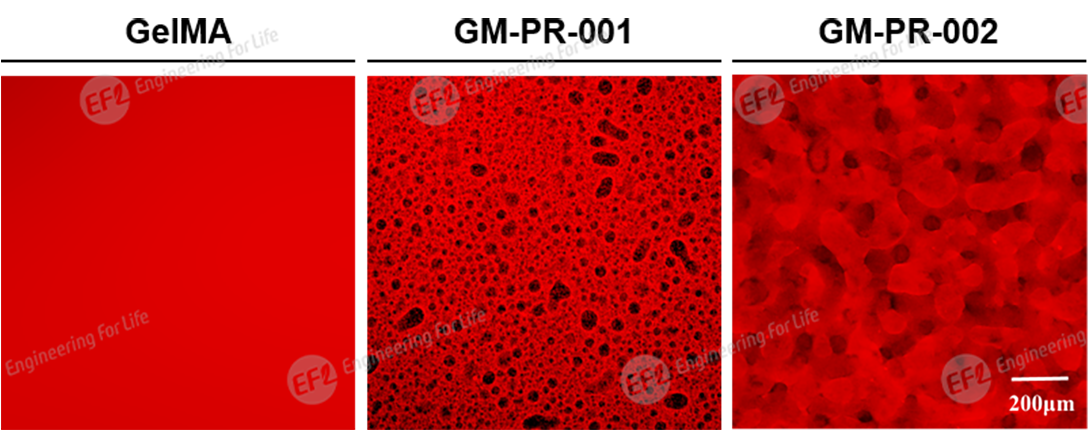

EFL-GM-PR系列具有几微米至几百微米的孔结构以适应不同应用需求。通常三维细胞培养时需要50微米以上的孔结构，大的孔结构可为细胞提供高效的物质交换通道，也为细胞增殖、生长提供空间，能显著提高细胞的增殖活性。（图2）



图2. EFL-GM-PR系列多孔GelMA水凝胶可控微观孔道结构



细胞培养

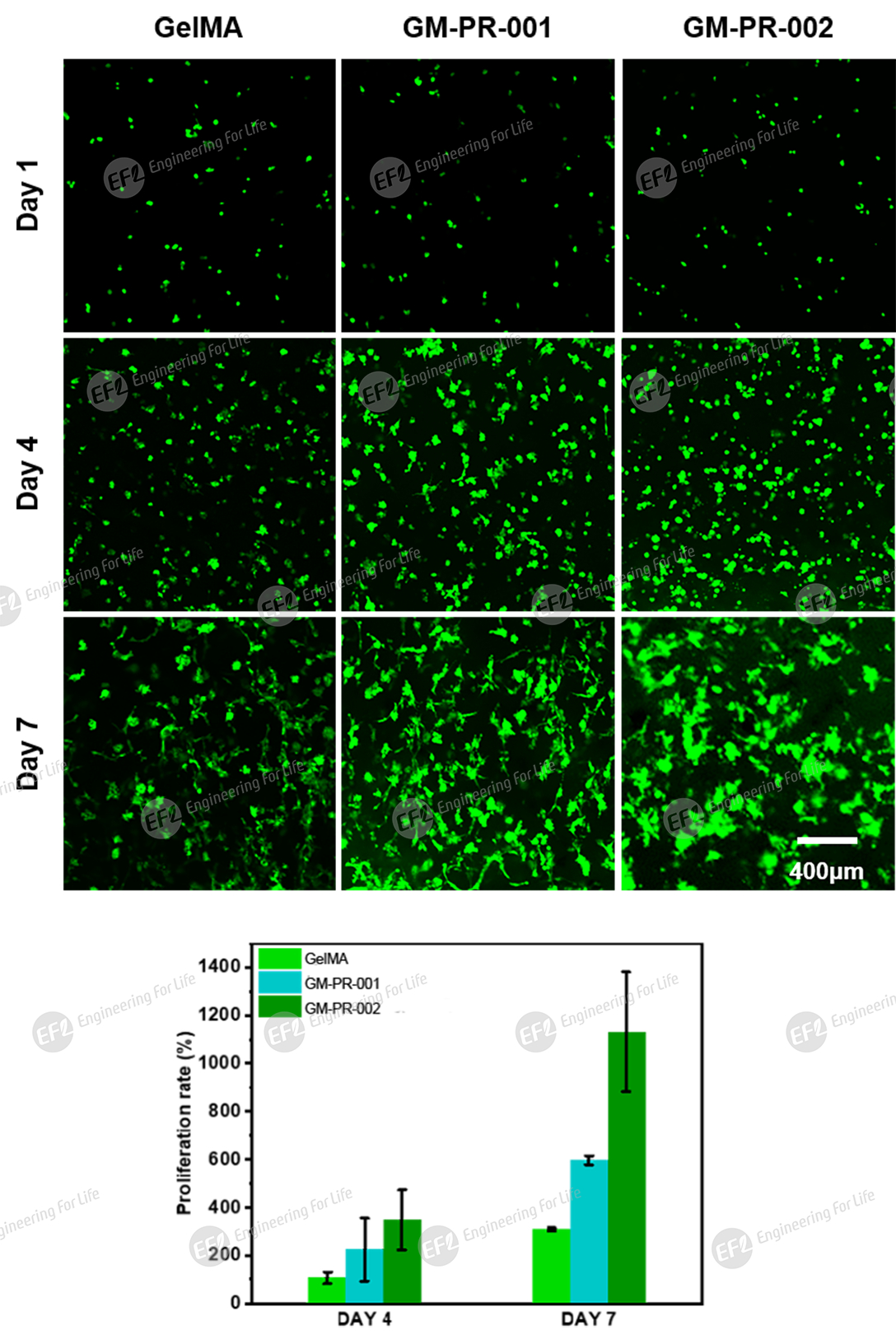

EFL-GM-PR系列多孔水凝胶在细胞培养方面具有优异的性能，通过与普通GelMA水凝胶对比可以明显看出多孔GelMA水凝胶的优势。两种配方的多孔GelMA水凝胶其内部细胞增殖速率均高于普通GelMA水凝胶，在培养第7天时出现了数倍的细胞数量差。（图3）





图3. EFL-GM-PR系列多孔GelMA水凝胶内部细胞（GFP-HUVEC）增殖荧光照片及定量分析

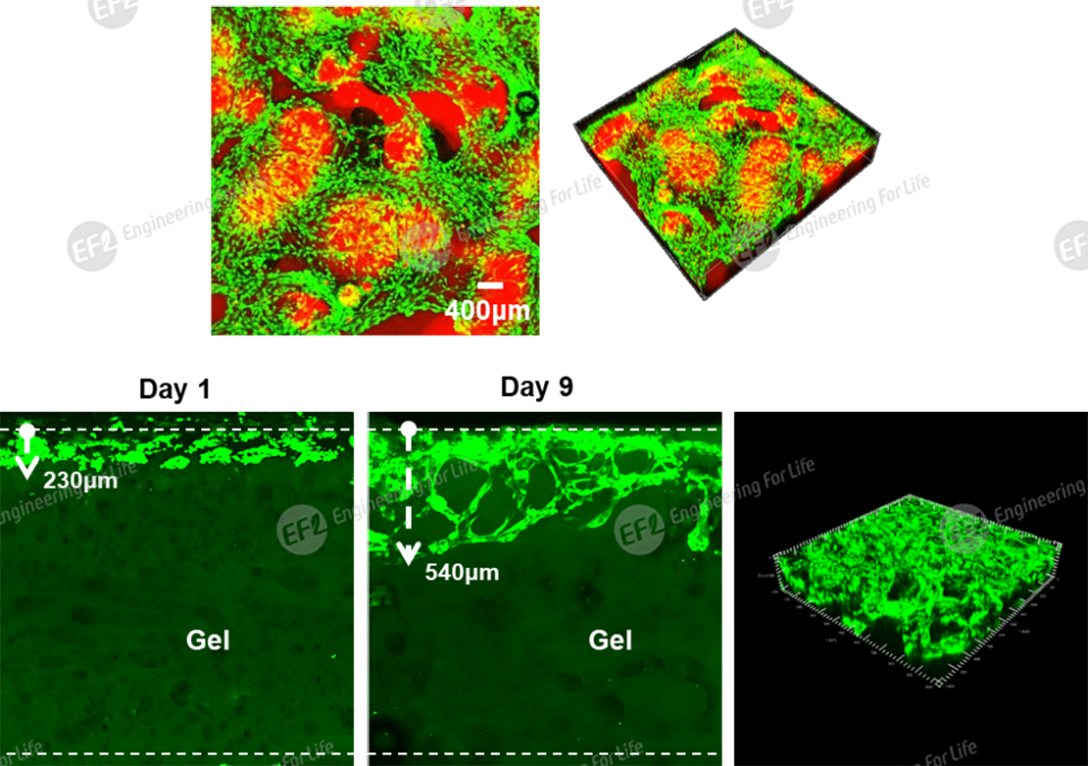

在凝胶表面进行细胞培养时，多孔GelMA同样具有优秀表现，接种在表面的细胞呈现向凝胶内部迁移的趋势，第9天细胞迁移深度可达约540μm。（图4）









图4. EFL-GM-PR系列多孔GelMA水凝胶表面细胞（GFP-HUVEC）培养（绿色是细胞，红色是荧光标记的胶体）





培养过程稳定性

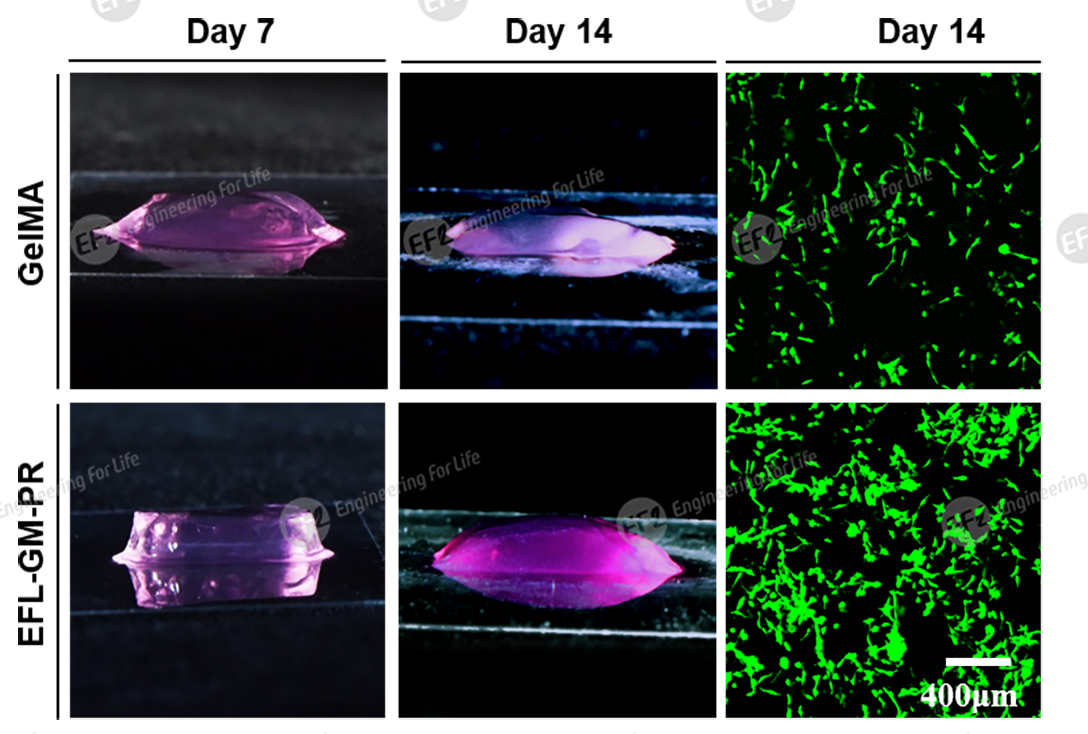

多孔结构水凝胶其比表面积远大于普通水凝胶，因此，多孔水凝胶在相同基体凝胶强度条件通常比普通水凝胶降解更快。为了支持长时间的细胞培养，EFL团队通过优化配方，在实现优异细胞增殖性能的同时赋予多孔水凝胶良好的稳定性。通过与普通GelMA水凝胶对比，EFL-GM-PR系列多孔水凝胶在细胞增殖及凝胶稳定性方面均有更好的表现。（图5）

图5. EFL-GM-PR系列多孔GelMA水凝胶培养过程稳定性测试数码照片及细胞（GFP-HUVEC）荧光照片
