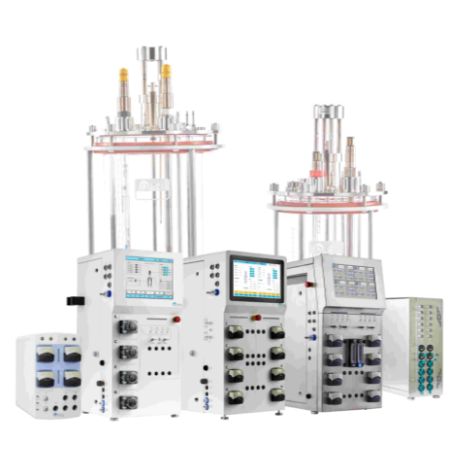

AbioBundle®玻璃罐生物反应器

1.AbioBundle玻璃罐生物反应器
艾贝泰深耕生物制药领域，凭借在生物反应器行业近20年的经验沉淀，自主设计研发了AbioBundle系列玻璃罐生物反应器。该系列反应器可用于微生物、真菌、植物细胞、昆虫细胞、哺乳动物细胞及干细胞培养，支持高密度、好氧和厌氧发酵，及蛋白表达研究；培养体积覆盖50mL-16L，可实现批次培养、流加培养、灌流培养和连续培养，完美适用于研发，中试及小规模生产工作，助力疫苗，抗体和细胞/基因治疗的过程研发。

1.1 AbioBundle M系列玻璃罐生物反应器

AbioBundle M系列生物反应器采用小型生物反应器经典设计，可以真正实现实验室规模反应器的缩小培养，且具有相同的灵活性、适应性。 系统可以提供定制化服务，以满足客户的任何需求。

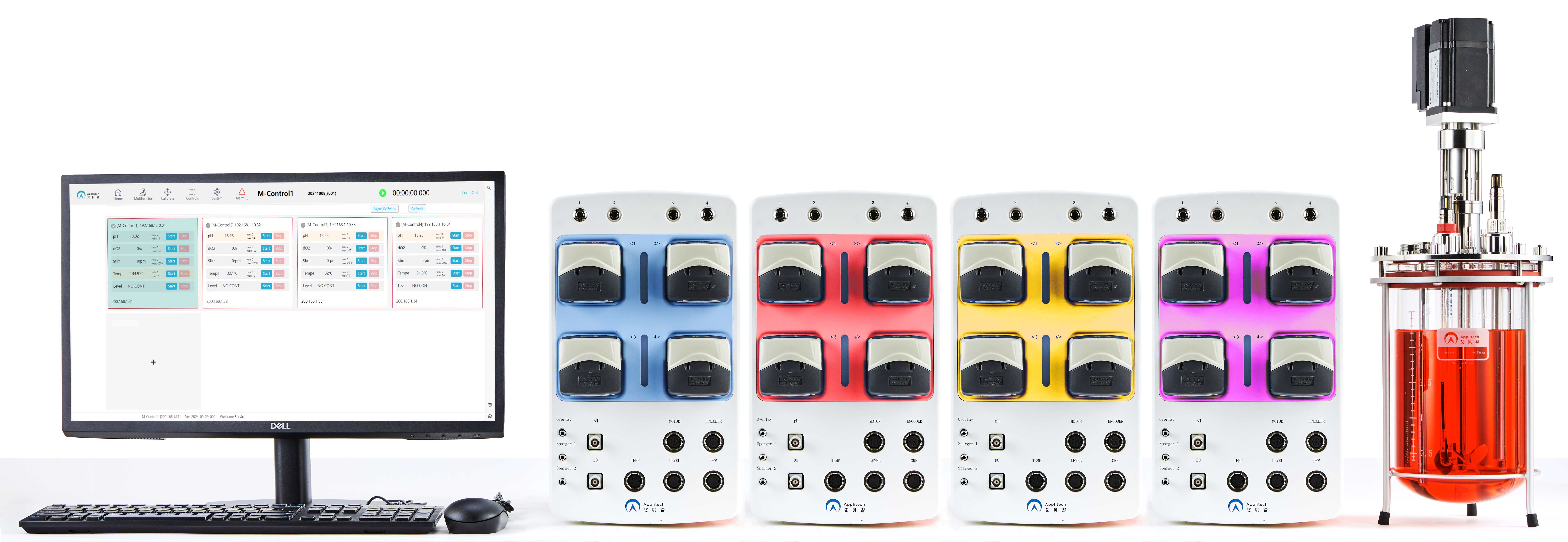

M-Control





特点：

• 工作体积覆盖50ml~2.7L
• 控制器采用嵌入式m-Control，小体积多功能，外壳多色可选

• 平行控制培养，每个反应器独立监控

• 多达32个m-Control控制器组成平行反应器网络

• 通过web浏览器或移动设备轻松控制操作（可储存数据，不配软件也可以监控）

• 数据可直接放大，培养基消耗少，节约成本

• 250/500ml小型生物反应器采用peltier控温系统，无需冷水机

• 仪器占地空间少，4联罐所占面积不到1m²

• 在线自动检测控制参数：pH、温度、DO、搅拌、液位、泡沫等

• 模块式设计，可方便地改变适合不同的应用，改变过程控制策略

• AiOpt算法能够实现工艺参数的精确控制

• 最多支持4个变速泵，每个泵都设置独立Prime按钮

• 最多支持5个气体质量流量计（MFC）

• 支持市面常用电极，兼容智能电极

• 气体总量控制Total Gas

• 通气系统标配1路overlay和2路sparger接口，可提供不同孔径及形状的sparger

• 搅拌系统，伺服电机，可提供不同类型搅拌桨，用于细胞培养或微生物发酵

• 特有灵动呼吸灯，可以标识系统工作状态

• 可连接细胞密度模块、荧光pH/溶氧电极、天平等外部设备

• 随机标配AbioPIMS Lite或AbioExpert Lite软件

• （选配）可按需配置，罐体最大支持至15L罐体

• （选配）可实现远程监控

• （选配）可实现远程报警，以短信、电话、Email或微信等方式通知 使用人

• （选配）可根据客户需求实现高级拓展功能，如高级补料功能等

型号

AbioBundle M 250ml

AbioBundle M 500ml

AbioBundle M 1L

AbioBundle M 2L

AbioBundle M 3L

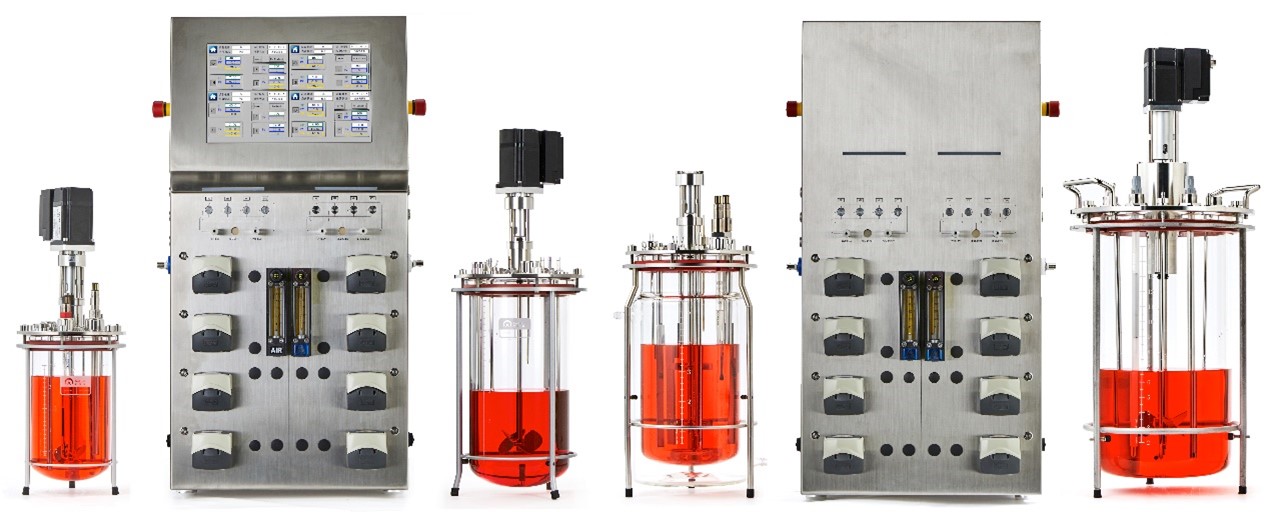

1.2 AbioBundle E 系列玻璃罐生物反应器

AbioBundle E系列生物反应器功能强大、配置灵活、操作方便、易升级扩展，是开展动物细胞培养和微生物发酵研发项目的最佳选择；可选择单控、双控或四 控配置，支持单壁或夹套罐体，可满足复杂工艺过程需求，适用于大多数应用场景；双控/四控模式可自由搭配不同体积不同类型的罐体，每个罐体均可独立 运行。

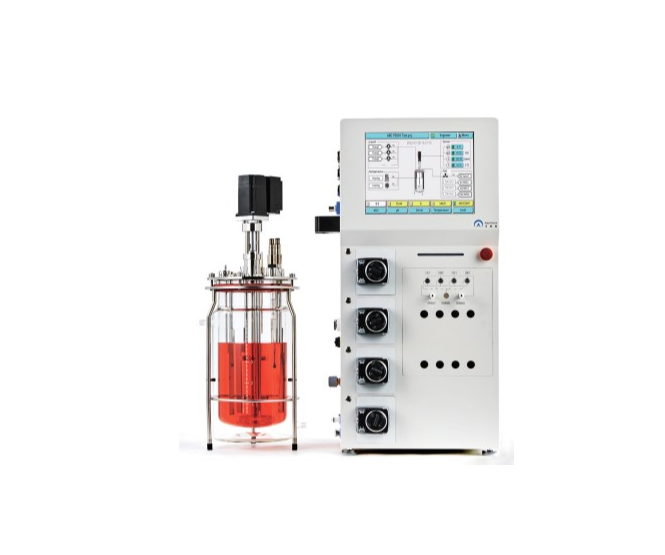

E-Control

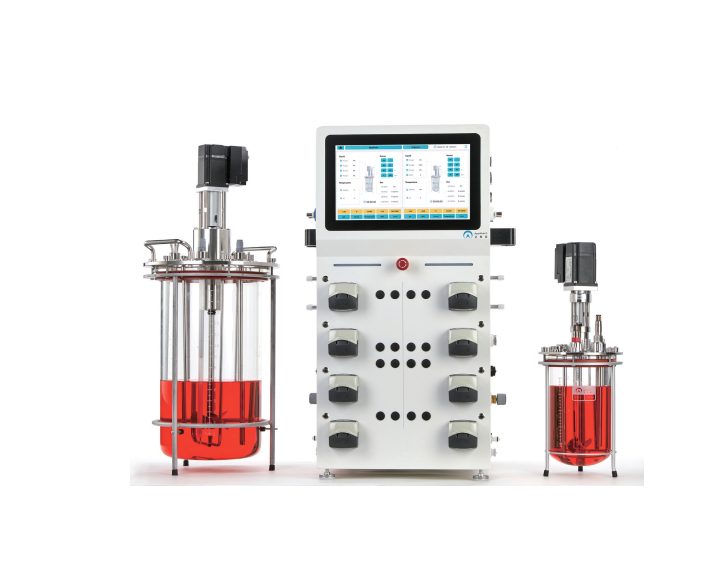

e Dual -Control



特点

• 工作体积覆盖0.3~16L

• 模块化设计：可根据客户应用需求，增减各种功能模块

• 罐体顶盖无焊接部件，所有金属部件均为316L不锈钢材质，非接触培养液 的不锈钢部位采用镜面抛光处理，接触培养液的不锈钢部位采用电抛光处 理，易于清洁

• 硼硅酸盐玻璃罐，具有良好的抗震性、耐腐蚀性，表面光滑易于清洁

• AbioBundle E系列生物反应器采用单控e-Control及双控eDual-Control （支持四控）

• 单控12“、双控13.3" 彩色触屏界面，方便观察与操作

• e-Control和eDual-Control内置数据存储空间，无需担心数据丢失

• 三级密码保护，最多允许23个操作者账户同时使用

• eDual-Control具有全新的WebUI功能，可通过网页设置和控制反应器

• 可选配Biomass细胞密度模块，实现细胞密度的在线测量及反馈补料等操 作

• 搅拌系统：采用伺服马达及机械密封搅拌组件，可升级磁力耦合搅拌组件

• （选配）增强型气体选择模块，每路气体可在1路Overlay2路Sparger三通 路间切换

• 每个罐体最多可选配6个MFC

• 补料控制：支持外接天平与补料泵关联，PID控制，实现高级补料策略

• e-Control最多支持4个恒速泵，可选配变速泵；eDual-Control每个罐体最 多支持4个变速泵；每个泵都设置独立机械Prime按钮

• Total Gas Flow功能，在培养过程中保持恒定的总通气量，避免细胞受到 过大剪切力伤害

• 标配AbioPIMS Lite或AbioExpert Lite软件

• （选配）可实现远程监控

• （选配）可实现远程报警，以短信、电话、Email或微信等方式通知使用人

• （选配）可根据客户需求实现高级拓展功能，如高级补料功能等

型号

AbioBundle E 1L

AbioBundle E 2L

AbioBundle E 3L

AbioBundle E 5L

AbioBundle E 7L

AbioBundle E 15L

AbioBundle E 20L

1.3 AbioBundle P系列玻璃罐生物反应器

AbioBundle P系列玻璃罐生物反应器采用基于PLC的p-Control控制器，可编程控制，扩展性强，符合GMP标准，可用于生产，可选配审计追踪功能，可选单控、双控或四控模式，支持1/2/3/5/7/15/20L单壁或夹套玻璃罐体，从实验室、中试到生产规模均可使用，节约放大过程中所需要的时间和经费。p-Control同时可控制多个生物反应器，应用于各种工业标准的控制器系统。

P-Control

特点：

• 工作体积覆盖0.3~16L

• 触屏操作的人机界面,界面直观，操作简单

• 控制平台：Siemens PLC平台

• 标准Fieldbus的I/O设计，便于维护和拓展功能

• 良好的扩展性和灵活性，优越的可靠性

• 开放的平台-例如链接Pi数据记录

• 符合ISAS88、GAMP5、cGMP等标准

• 测量与控制参数:

-pH、溶氧、温度、泡沫、液位、搅拌

-每个罐体可配置最多6路气体

-天平

• 每个罐体可配置4个内置变速泵

• 可以同时控制多个不同大小生物反应器，利于放大

• 随机标配AbioPIMS Lite或AbioExpert Lite软件

2. AppliSoftec数据管理软件
AppliSoftec分为AbioPIMS和AbioExpert两个系列，每个系列按功能不同分为Lite/Standard/Advanced/GMP四个版本。AbioPIMS系列软件支持AbioSUS一次性生物反应器、AbioWave摇摆式一次性生物反应器、AbioBundle M/E/P系列玻璃罐生物反应器，并可兼容Applikon my-Control/ez-Control/ez2-Control系列生物反应器。

AbioExpert系列软件支持AbioBundle M/E/P系列玻璃罐生物反应器、AbioPilot不锈钢生物反应器，并可兼容Applikon my-Control/ez-Control/ez2-Control系列生物反应器，同时可以采集Nova/Kaiser等在线分析设备数据。

AppliSoftec全系列软件将不断更新，客户可免费升级对应版本。

2.1 AbioPIMS生物过程信息管理系统

AbioPIMS（Process Information Management System）是艾贝泰自主开发的一套基于工艺流程的过程信息系统，可应用于工业生物技术和生物制药行业中。

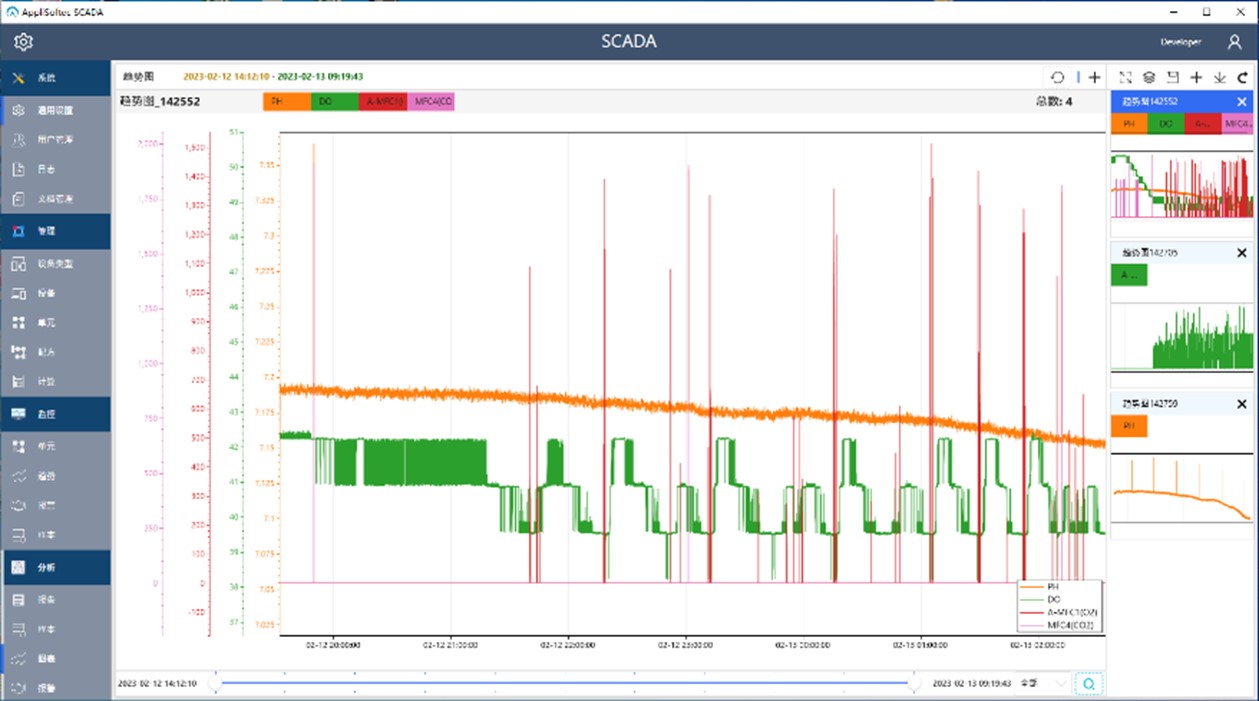

AbioPIMS监控界面

特点

● 实现全公司内部、各个分公司之间的数据管理和信息共享

● 快速有效的开展生物过程开发和生产环境中涉及到的Planning、Preparation、Execution和Evaluation

● 提高工作效率、增加成本效益、降低工程成本

● 兼容市场上主流的生物反应器，能够与分析设备和执行设备进行通讯，同时采集分析设备的数据

● 具有密码保护、事件日志、审计追踪、电子签名等符合21 CFR Part 11的要求

● OPC Client可灵活连接设备，可改善对关键工艺参数的控制

● 拥有简单易用的配方设计功能，可实现高效的信息转换

配方设计功能

信息转换模块

2.2 AbioExpert生物过程信息管理系统

AbioExpert是艾贝泰基于不锈钢生物反应器应用与AbioPIMS同步自主开发的一套专业软件，二者功能基本一致，均可应用于工业生物技术和生物制药行业中。
