空间分辨力模体

空间分辨力模体其有效线对至少对应满足(1.6，1.8，2.0，2.2，2.6，3.0，3.4，3.8)Lp/mm (含三种材料) 。空间分辨力采用圆孔测试卡法或调制解调函数方法。采用圆孔测试卡法测试时，应使圆孔型测试卡对射线的衰减条件与实际检测试件接近，必要时要采用射线衰减补偿。满足《工业用 X 射线 CT 装置校准规范》JJF 2043-2023 校准规范的要求。

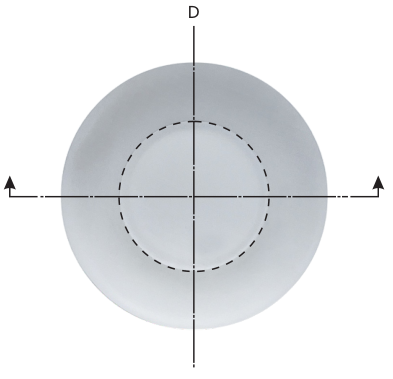

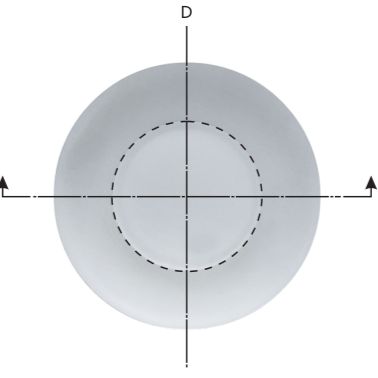

空间分辨力模体

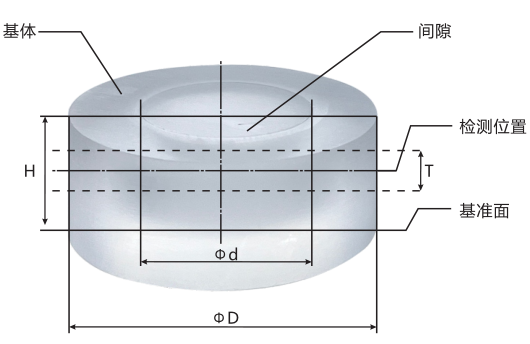

说明：

h—间隙高度,5μm~80 μm；t—切片厚度，0.5 μm~5 mm；

d—间隙直径,5 μm~20 mm；D—基体直径，35μm~70 mm。

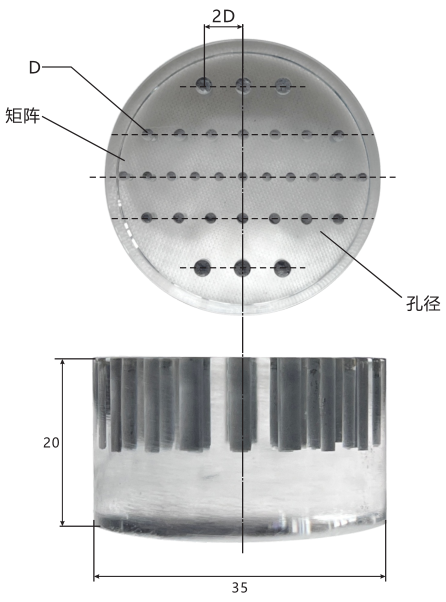

圆孔型测试卡

用圆孔型测试卡测试空间分辨力。圆孔型测试卡的制作也可以根据供需双方协商决定 。

圆孔型测试卡是在高密度的圆柱形基体[钢(例如 Q235)、铝(如 3003)，塑料(如PMMA)等]上 , 加工一系列直径不同的圆形孔 , 其加工误差应小于1%，孔成行状排列 。其基本结构如图所示 。

圆孔型测试卡的直径可以根据具体情况设计 。厚度 H 一般为 20 mm 左右 。单位：mm

圆孔型测试卡
