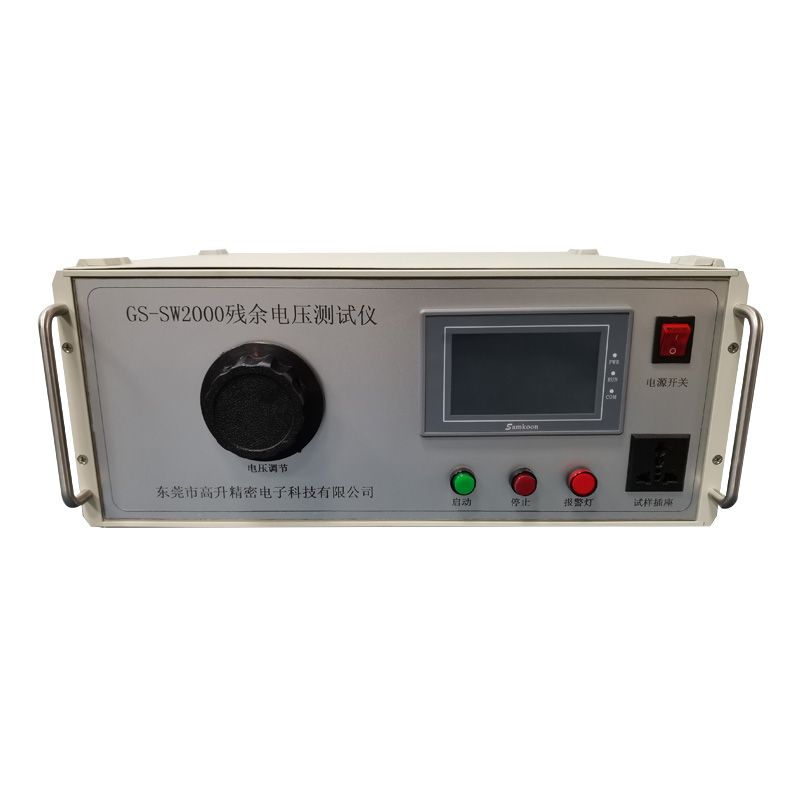

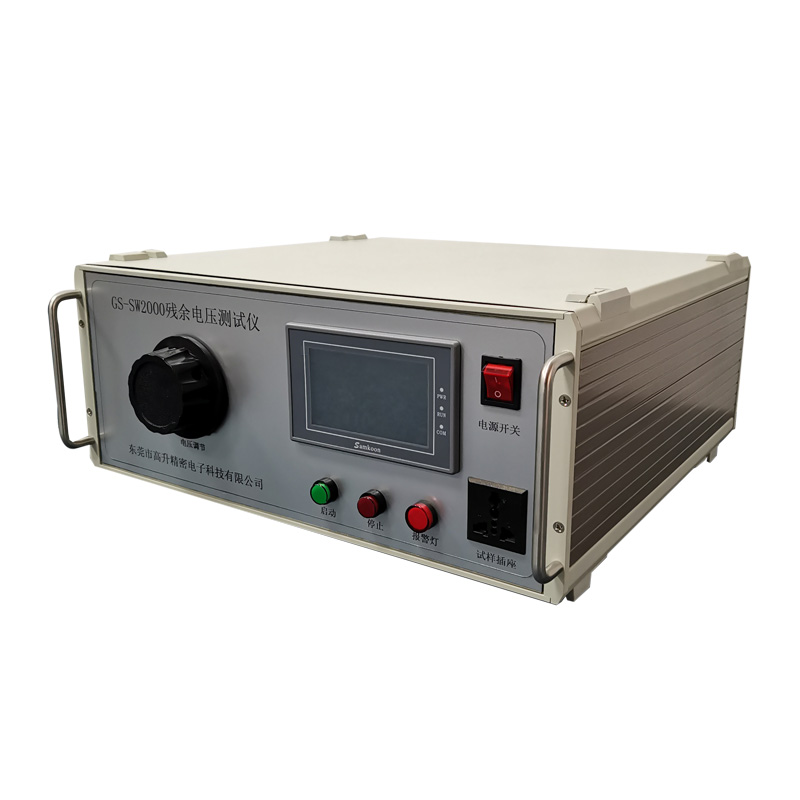

剩余电压测试仪

一 、仪器概述：
剩余电压测试仪（残余电压测试仪）是根据GJ标准GB9706.1-2020《医用电气设备 第1部分:基本安全和基本性能的通用要求》、GB4706.1-2005《家用和类似用途电器的安全第1部分：安全要求》规定：“用插头与供电网连接的设备，必须设计成在拔断插头之后1s时，各电源插脚之间以及每一电源插脚与设备外壳之间的电压。”设计。本仪器有足够高的测试阻抗采用模拟拔断插头的方法使设备与电网电压在峰值状态断开，用于ME电气设备、有源医疗器械产品、家用电器等电气设备剩余/残余电压测试。




二、主要技术参数：
1﹑输出电压: AC 0～242V；
2、测试电压: 10～150V；
3、测试时间: 1秒；
4、测试阻抗：1000 MΩ；
5、测试报警范围: 60/34V；
6、输出功率：2000W；
7﹑测试判别:声光报警,同时切断电压；

8、仪器电源：AC220V 50Hz。


三、性能特点：
（1）设备电源电压为峰值时断电测试，保证了测试数据的准确性和一致性；
（2）测试阻抗≥1000MΩ,满足L-E极间和可触及电容器剩余电压和能量测试的阻抗要求；
（3）多形式的测试功能。A．各电源插脚之间剩余电压；
B.每一电源插脚与设备外壳之间的剩余电压；
C.设备外部可触及电容器剩余电压和能量测试；
（4）手动/自动转换测试。即可以手动进行极间的分相测试，每2极间测试10次；也可以进行自动测试，完成三极间相互组合的测试，每种组合分别测试10次；
（5）自动保持最大测试电压值，测试剩余电压超过60/34V自动报警。
