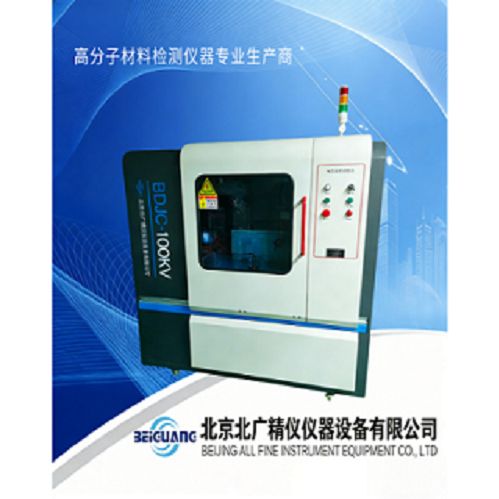

绝缘材料电气强度试验机击穿电压试验机BDJC-50KV

绝缘材料电气强度试验机击穿电压试验机

本台仪器属于北京北广精仪仪器设备有限公司主营热销产品，我们一直研究发现并且改善它的不足，我们现在的电压击穿试验仪，，无可挑剔。它完全符合并优越于国家标准
可以测试多种绝缘材料如：塑料、橡胶、层压材料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆、硫化橡胶、电线电缆等所有绝缘材料。 本机采用计算机控制，随时打印数据，分析被测材料更加有效。【软件控制，功能强大，全自动化】
本仪器电压可调，可进行直流试验，交流试验，可【匀速升压，阶梯升压，耐压。】
本仪器设有九级安全保护。【一般厂家为6级】
绝缘材料电气强度试验机击穿电压试验机

技术参数可根据客户要求定制
IEC 60243-1 绝缘材料电气强度试验方法.
HG/T 3330绝缘漆漆膜击穿强度测定法
GB/T1695-2005 硫化橡胶工频电压击穿强度和耐电压强度试验
五个试样用铝箔或其他耐久的符号作上标记，装在所述的试样框架上，然后把安好试样框架的装置投入老化烘箱。
参考GB/T11026.1-2003中暴露温度和时间，试验程序厚度测量，老化之前每个试样测量五个点的厚度。
最低的老化温度点的选择应使该老化温度点下的寿命不低于5000h，热寿命低于100h的老化温度不应采用。
平板电极试验装置，电极是由直径为6mm的一对圆柱形黄铜棒做成，其边缘倒成半径为1.0mm的圆角。
为减少在外推温度指数时的误差，最低老化温度的选择原则为确定温度指数而进行的外推不大于25℃。
GB/T3333 电缆纸工频电压击穿试验方法
ISO 2931986 塑料 热塑性材料压模塑试料
GB/T1981.2-2003 电气绝缘用漆 第2部分;试验方法（IEC 60464-2001，IDT）GB/T7113.2—2005 绝缘软管 试验方法（IEC 606842197.MOD）
GB/T10580-2003 固体绝缘材料在试验前和试验时采用的标准条件（IEC 60212，1971，IDT）
绝缘材料电气强度试验机击穿电压试验机
电极表面应光滑、平整且平行，两电极彼此应精确对齐，上电极可动电极总的质量是50±2g，采用任何一种符合这些要求的固定装置及导向装置均可。
试样应使经线受弯曲的方式装入曲面电极中，两种方法电极都应小心轻放防止损伤试样。老化和试样检测。
注∶本部分包括高定翼体绝缘材餐表面击穿电压筋方法。2规范性引用文件
范围GB/T1408的本部分规定了测量固体绝缘材料工频（即48Ha~62H2））短时电气强度的试验方法。本部分规定了用液体和气体作为圆体绝缘材料试验时的浸溃剂或周围望质，但不适用于液体和气体的试验。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然面，鼓励根据本部分达成协议的各方研究是否可使用这些文件的醉新版本，凡是不注日期的引用文件，其醉新版本适用于本鄱分。
GB12656 电容器纸工频电压击穿试验方法
GB1408-2006 绝缘材料电气强度试验方法
ISO294-1，1996 塑料 热塑性材料试样的注模塑法 第1部分∶一般原则、多用途模塑件及条形ISO 294-3196 塑料 热望性材料试样的注模塑法第3部分;小极ISO 295s;199l 塑料 热固性材料压模塑试样ISO 10724∶1994 塑料 热因性模塑料注塑成登多用途试样IEC60296;2003 变压器和开关用的来使用过的矿物绝缘油规范IEC6045-2∶198 电气绝缘用树脂基反应复合物 第2部分;试验方法IFC606742，188 电气用塑料薄膜 第2部分∶试验方法
试样应在不少于三个温度点下老化，老化温度应包括足够的温度范围以便于确定相对耐热性，各老化温度点之间至少相差20℃。
升压速率应用0.5KV/s，离试样一端4cm开始，间隔为4.5cm进行六次电气强度测量，在方法I中。
所处的位置应离烘箱壁至少10cm，试样应平行于空气流动的方向。当老化时间达到在选定ijay点下估计热寿命的25%、50%、100%这三个时间时各取出一个试样。
试样取出后应放在23±2℃、50±5%相对湿度下处理至少4h，然后按方法I或方法II进行电气强度试验。
 ​​​绝缘材料电气强度试验机击穿电压试验机
电气强度试验设备符合GB/T1408.1-2006的要求，老化烘箱应符合GB/T11026.4-1999的要求。老化温度和时间。
ASTM 149 固体电绝缘材料在工业电源频率下的介电击穿电压和介电强度的试验方法.
下列文件中的条款通过GB/T1408的本部分的引用面成为本部分的条款。
取其平均值作为平均初始厚度，采用描述的仪器沿试样中心平行于30cm长度方向测量。初始电气强度测量。
从每组试样中取一块试样在23±2℃、50±5%相对湿度下处理至少4h，按GB/T1408.1-2006中采用短时试验进行电气强度试验

击穿电压测试方法主要包括以下几种类型及操作流程：

一、测试方法分类

‌工频交流击穿测试‌

‌原理‌：施加工频交流电压并逐步升压至试样击穿，记录击穿电压值。

‌步骤‌：

样品安装于电极间（如漆包线缠绕于圆柱形电极）。

设置升压速率（如100-500V/s）‌。

持续升压直至击穿，记录击穿电压。

‌直流击穿测试‌

‌原理‌：采用直流电压评估材料在稳定电场下的绝缘性能。

‌步骤‌：

连接直流高压电源，升压速率较慢（如50-200V/s）。

观察电流变化，记录击穿瞬间电压值‌68。

‌脉冲击穿测试‌

‌原理‌：模拟瞬态过电压（如雷击），测试材料在高频或脉冲条件下的绝缘强度。

‌步骤‌：

施加标准波形脉冲电压（如雷电冲击波形）。

多次冲击后记录击穿电压。

‌局部放电与热击穿测试‌

‌局部放电‌：监测绝缘材料内部放电信号，评估潜在缺陷。

‌热击穿‌：结合升温与升压，测试材料在高温下的耐压能力。

二、通用操作流程

‌准备阶段‌

检查设备连接线、电极接触状态及样品完整性‌35。

设置环境条件（温度、湿度）并穿戴防护装备（绝缘手套、护目镜）。

‌设备连接与参数设置‌

高压电源连接至电极，串联电压/电流表。

选择升压模式（匀速或阶梯升压）及量程。

‌测试执行‌

启动升压系统，实时监测电压/电流变化。

击穿后自动切断电源并记录数据，重复测试取平均值。

‌安全防护‌

设备配置过流保护、门联锁及放电装置。

直流测试后需手动放电以避免触电。

三、测试标准与设备配置

‌适用标准‌

‌国际标准‌：ASTM D149（固体材料介电击穿测试）。

‌国内标准‌：GB/T 1408.1-2006（绝缘材料电气强度试验）。

‌设备核心参数‌

‌电压范围‌：覆盖交流/直流0-150kV（如ZJC-150E型号）。

‌升压速率‌：0.05-5kV/s可调。

‌电极设计‌：圆形电极（直径25/75mm）减少边缘放电影响。

四、典型应用场景

‌光伏材料‌：EVA封装材料需验证工频/直流击穿强度。

‌漆包线‌：通过交流或直流测试评估绝缘层极限电压。

‌电缆与变压器‌：耐压试验确保设备长期运行稳定性。

以上方法通过多维度评估材料绝缘性能，确保电气设备的安全性与合规性‌
