BiomimX 器官芯片还原心脏心肌细胞在体内持续承受心跳带来周期性循环应变

（一）研究背景与现存技术痛点

1. 研究出发点

心脏心肌细胞在体内持续承受心跳带来周期性循环应变，该力学信号调控细胞分化、成熟、电 - 机械耦合；传统体外模型无法同时还原3D 细胞 - 细胞 / 细胞 - 基质相互作用 + 生理性可控力学刺激，限制心肌成熟、药物心脏毒性筛选可靠性。

2. 现有模型三大缺陷

2D 拉伸芯片：仅单层细胞，缺失三维微环境，无法模拟真实心肌空间结构；

心脏微丝（CMW）：组织尺寸、力学刺激不可精准调控，力学模式与成人心肌生理环境不符，且无集成微流控灌流给药体系；

无力学刺激 3D 微流控心脏芯片：缺少心跳仿生力学负荷，心肌成熟度低、同步收缩差、电生理性能弱，药物响应与人体差距大。

BiomimX器官芯片 【独有力学 + 流体一体化同步控制系统，市面多数芯片仅单一流体刺激，缺失组织张力维度。】

（二）核心创新：三层 PDMS 微流控心脏芯片装置（本文原型，BiomimX 商用 uHeart/uBeat® 技术源头）

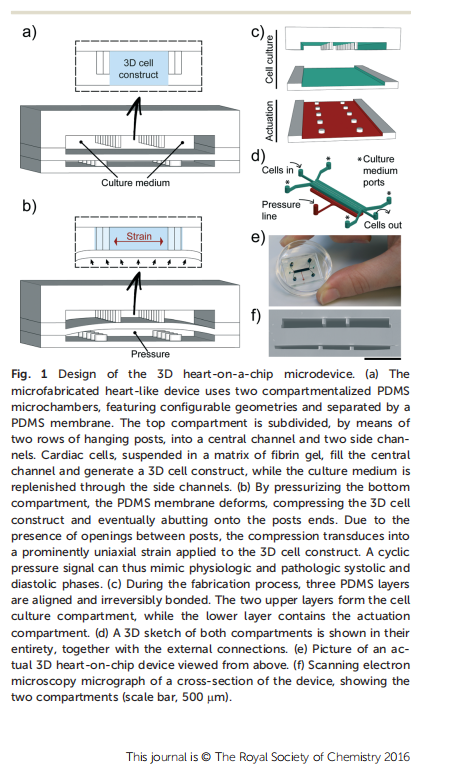

1. 芯片三层结构（PDMS 软光刻制备）

上层 + 中层：细胞培养腔室

中间柔性 PDMS 隔膜：分隔培养腔与底层驱动腔，受压后向上形变，牵拉 3D 心肌微组织。

底层气动驱动腔：接入电控气压系统，循环加压 / 泄压，模拟心脏收缩（收缩期）、舒张（舒张期）。

2. 力学刺激核心原理（论文突破性设计）

底层腔周期性通入 0.5atm 气压→隔膜向上顶压微组织；微柱间隙结构将垂直挤压转化为均匀单轴循环拉伸应变（10%–15% 生理应变，1Hz 心跳频率），垂直、轴向应变几乎可忽略，完美复刻心肌体内受力模式。

3. 装置配套功能

7 个外接孔道：细胞进样口、培养基储液池、气动压力接口；

兼容荧光显微镜、共聚焦显微镜，可实时活体成像；

兼容外置碳电极，实现电起搏，量化心肌电生理功能；

可梯度给药，用于药物浓度 - 效应、心脏毒性测试。

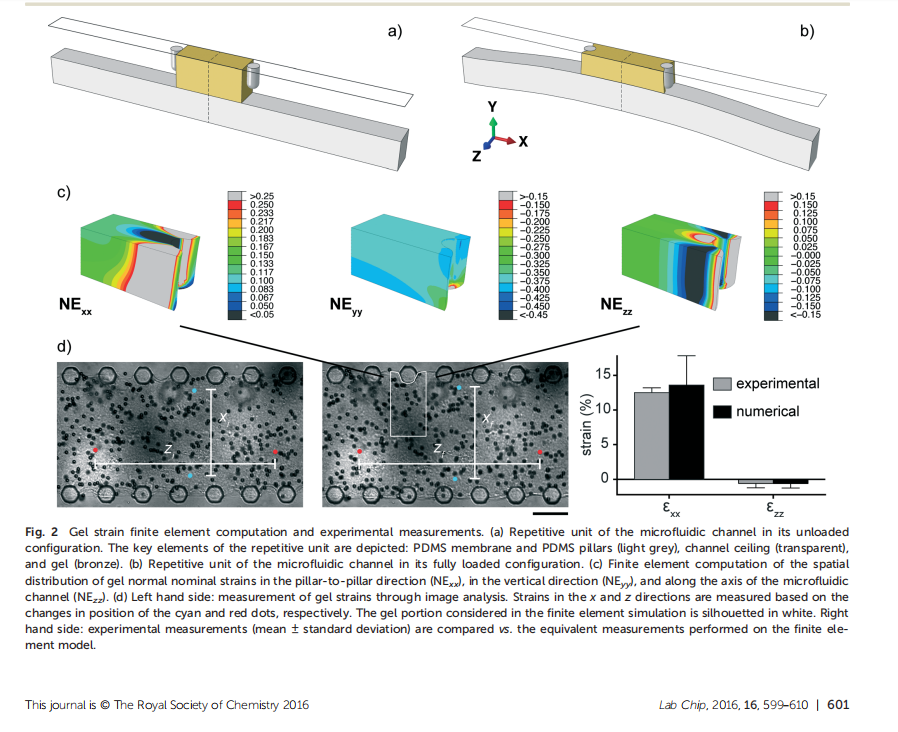

4. 力学验证（有限元 FEM + 实验标定）

有限元仿真：主拉伸方向应变 10%–15%，垂直压缩约 - 35%，通道轴向应变仅 ±2.5%，整体高度单轴；

微球追踪实验：实测应变 12.52%±3.90%，与数值模拟 13.60%±4.59% 高度匹配，证明力学刺激均匀可控。

（三）生物学实验结果（新生大鼠心肌 + 人 iPSC 心肌两套体系）

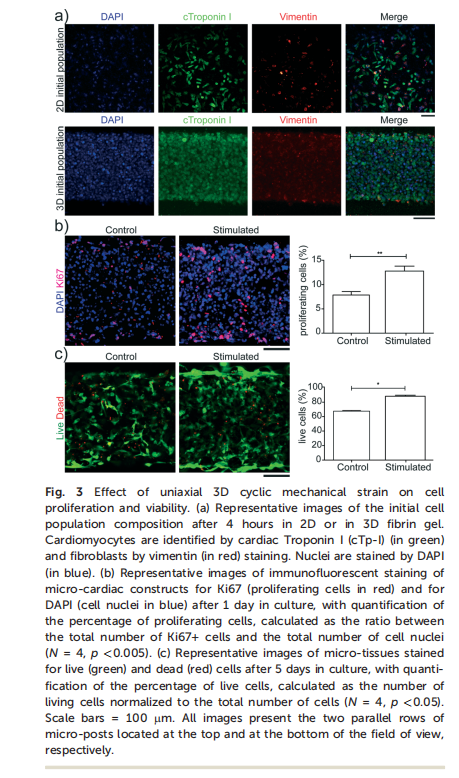

1. 细胞增殖与活力：力学刺激显著提升细胞存活与增殖

培养 1 天：受力组 Ki67 增殖细胞占比 12.8%，静态对照组仅 7.9%；

培养 5 天：受力组细胞活率 84.11%，静态对照组仅 67.51%，循环应变大幅降低细胞凋亡。

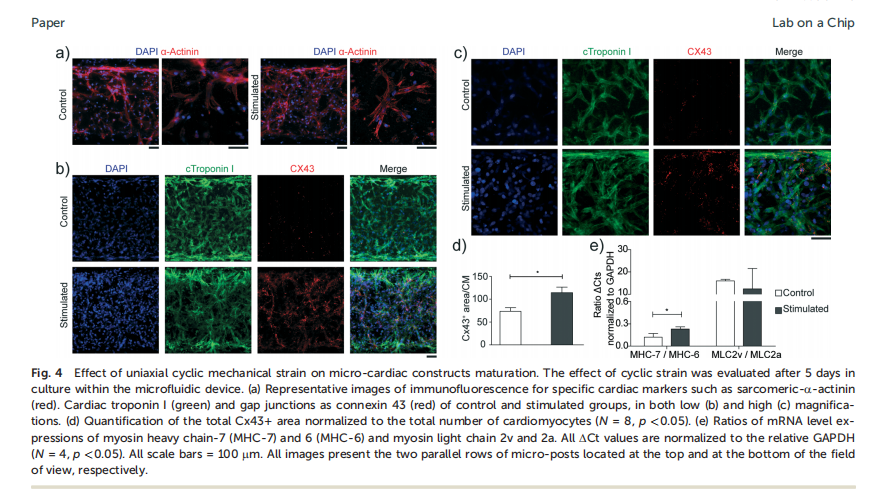

2. 心肌细胞成熟度全面提升（大鼠心肌微组织）

结构成熟：受力组心肌呈长条杆状肌细胞，肌小节结构更发达；细胞重塑胞外基质，替代原始纤维蛋白凝胶；透射电镜可见完整闰盘、缝隙连接。

缝隙连接（Cx43）大幅上调：标准化 Cx43 阳性面积 45.4 μm²，静态组仅 29.1 μm²，细胞间电传导通路显著增多。

成熟基因表达优化：MYH7/MYH6（成熟 / 未成熟肌球蛋白重链）比值显著升高，幼态心肌标记 MYH6 表达下调，证明向成体心肌表型分化。

同步自发收缩：静态组各区域跳动异步；力学刺激组全微组织同步搏动，缝隙连接提升电信号全域传导效率。

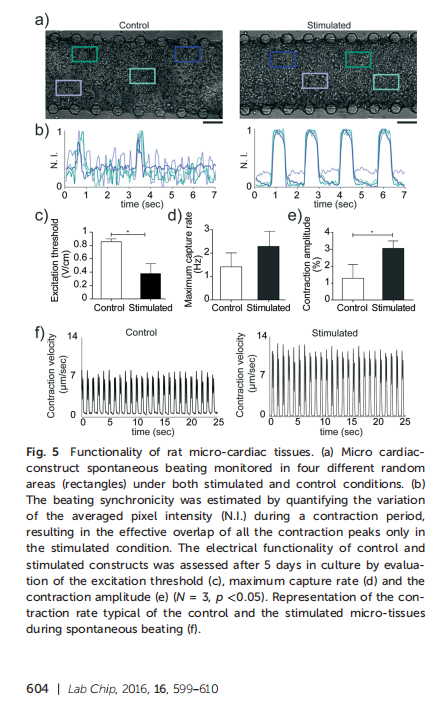

电生理与收缩性能显著优化

检测指标	静态对照组	力学刺激组
起搏激发阈值 ETH	0.86 V/cm	0.38 V/cm
最大捕获频率 MCR	偏低	显著提升
收缩幅度	1.3%	3.1%

3. 人 iPSC 来源心肌微组织实验（药物筛选核心验证）

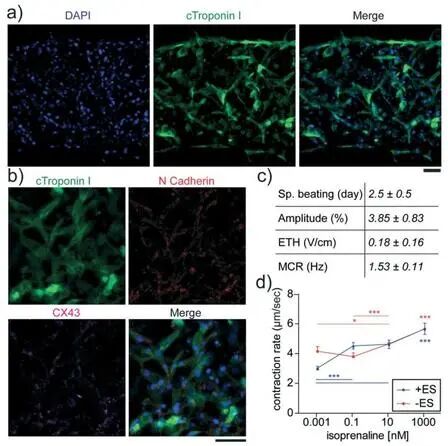

人iPSC心肌表征与药物响应曲线

成熟表型：6 天培养即可表达 cTnI、Cx43、N - 钙粘蛋白，缝隙连接、粘附连接完整；2.5 天即可出现稳定同步自发搏动，远优于传统静态 3D 模型；

电生理优势：激发阈值仅 0.18 V/cm，远低于大鼠静态模型；

药物响应验证（异丙肾上腺素 β 激动剂）：

• 有电起搏时：0.1nM 低浓度即可提升收缩频率；
• 无外源性起搏：10nM 起剂量依赖性加快心率，最低起效浓度远低于传统 2D / 静态 3D 模型，和人体心脏药理反应高度吻合；

应用潜力：可构建患者特异性 iPSC 心肌芯片，模拟遗传性心脏病、药物心脏毒性筛查。

（四）讨论与核心结论

技术填补空白：是当年全球首个集成可控生理单轴循环力学刺激 + 标准化 3D 微流控心肌组织 + 原位药物灌流的心芯片平台，解决 2D、CMW、静态 3D 模型短板；

力学是心肌成熟关键开关：10%、1Hz 仿生拉伸可同时促进细胞增殖、存活、缝隙连接形成、肌小节成熟、电 - 机械同步耦合；

临床转化价值

• 替代动物模型，降低药物研发成本、缩短周期；
• 精准预测药物心脏毒性、心律失常风险；
• 构建患者特异性心肌疾病体外模型；

（五）论文原始装置与 BiomimX 商用设备的溯源关系

本文是米兰理工 Marco Rasponi、Anna Marsano 团队原创原型，团队后续孵化BiomimX 公司，将论文全部技术工程化、标准化，推出成熟商用仪器uBeat® Stretch 平台（uBoX Pro 驱动系统）+uHeart 心脏芯片，完全落地论文全部核心功能，解决实验室自制芯片重复性差、操作繁琐、无标准化控制软件、无法高通量检测的痛点。

5.1 BiomimX 动态器官芯片仪器完美复现、升级论文全部核心创新功能

1. 精准复刻论文核心仿生力学刺激系统（核心独有优势）

标准化单轴循环应变输出：论文手工气动系统稳定性差、参数难以重复；BiomimX uBoX Pro 电控气动系统精准输出10%–15% 生理单轴拉伸、0.1–2Hz 可调频率，完全匹配论文最优刺激参数，FEM 力学模型内置控制程序，全芯片应变均匀度和论文仿真数据高度一致，消除人工实验误差，数据可重复、可标准化发表。

仿生心动周期自动模拟：一键设置收缩 / 舒张循环，模拟生理、病理两种力学负荷，用于肥厚型心肌病、心肌纤维化等病理模型构建，远超论文原型手动调压模式。

2. 标准化三层 PDMS 芯片耗材，解决实验室自制芯片缺陷

论文原型需洁净室光刻、人工等离子键合，制备周期长、批次差异大；BiomimX 提供预制无菌 uHeart 芯片：

悬垂微柱、三层腔室、灌流通道完全复刻论文设计；

批量生产尺寸统一，300μm 宽 3D 心肌培养通道，适配纤维蛋白、胶原等多种水凝胶；

7 个标准化流体接口，兼容自动灌流给药，实现梯度药物毒性筛选，完美落地论文药物浓度响应实验。

3. 一体化多维度检测系统，拓展论文实验能力

论文仅依靠显微镜手动成像分析，效率低、定量误差大；BiomimX 集成全套检测模块：

电生理实时记录（uECG 专利）：芯片内置微电极，连续记录心肌场电位、QT 间期，精准评估药物致心律失常风险，论文仅外置电极单次检测，无法实时动态监测；

全自动收缩运动追踪软件：自动计算收缩幅度、搏动频率、同步性，批量输出 ETH、MCR 等定量参数，替代论文人工 ImageJ 分析，大幅提升通量；

兼容共聚焦、活细胞长时间培养腔，支持 7 天连续力学刺激 + 活体荧光成像，稳定复现论文大鼠 / 人 iPSC 心肌成熟全套表征实验。

4. 双细胞体系标准化方案，直接复刻论文两套心肌模型

新生大鼠原代心肌微组织：配套标准化细胞接种、凝胶包埋、培养流程，稳定复现细胞活力、Cx43 缝隙连接、肌球蛋白成熟标记实验；

人 iPSC 心肌 uHeart 标准化模型：成熟方案实现 2.5 天同步搏动，异丙肾上腺素药物浓度 - 效应曲线与论文完全匹配，用于新药心脏安全评价、个体化疾病建模。

5.2 为什么心血管、药物毒理、干细胞科研团队需要用到 BiomimX 器官芯片仪器？

1. 解决自制芯片无法突破的科研瓶颈

实验重复性差：实验室手工制作芯片，每层键合、微柱尺寸、气动压力无法标准化，不同批次数据偏差极大，高分期刊审稿人质疑结果可信度；BiomimX 预制耗材 + 电控驱动系统，参数全数字化锁定，数据可重复、支持多中心对照；

操作门槛极高：论文原型需要光刻、有限元仿真、气动控制多学科技术，普通实验室无洁净室、无机械仿真人员难以搭建；BiomimX 开箱即用，配套完整实验 SOP，零基础即可复现本文全部顶级实验结果；

通量极低：论文单芯片单次仅 1 组样本；uBeat® 平台单台可同步培养不少于 3 组独立 3D 心肌微组织，并行给药、平行对照，大幅提升筛选效率。

2. 科研快速产出高分论文

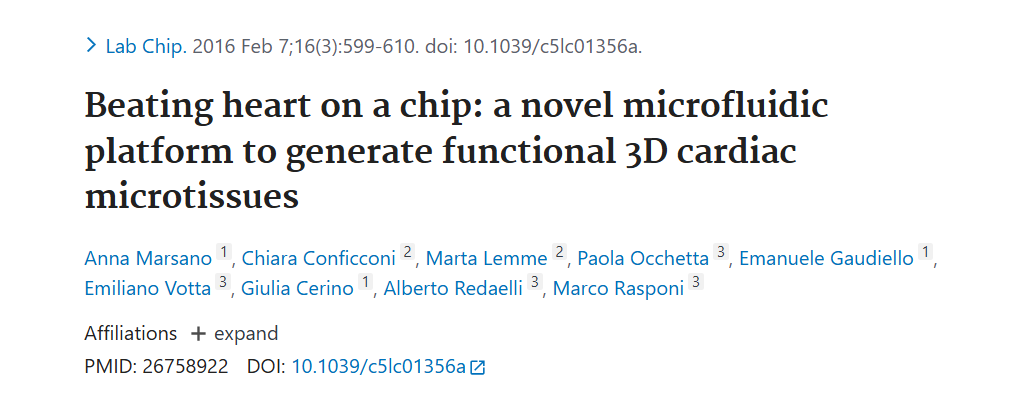

本文发表于 Lab on a Chip（微流控领域 TOP 期刊），所有核心创新全部固化在 BiomimX 商用设备中，采购后可直接开展以下高创新性课题，快速产出高分论文：

干细胞心肌成熟机制研究：验证力学信号调控缝隙连接、肌小节发育、心肌基因亚型转换；

新药临床前心脏毒性筛选：精准捕捉低浓度药物心率、QT 间期、收缩功能改变，替代动物模型，符合国际 3R 伦理准则；

人源化疾病芯片模型：患者 iPSC 心肌构建遗传性心肌病（长 QT、肥厚型心肌病）体外模型，研究发病机制、筛选个体化治疗药物；

多器官联合模型（LivHeart 肝心联用芯片）：拓展论文单一心脏模型，模拟药物肝脏代谢后心脏毒副作用，更贴合人体真实代谢过程。

3. 长期科研成本、周期全面优化

减少动物实验：人 iPSC 模型替代大鼠、大动物心脏离体实验，降低动物采购、饲养、伦理审批成本；

试剂 / 细胞耗材节约：芯片微尺度培养，细胞、药物用量仅传统培养皿 1/10；

缩短研发周期：无需耗时自制芯片、调试气动系统，拿到设备即可启动实验，药物筛选周期缩短 60%；

设备通用性强：uBeat® 平台不局限心脏，可切换 uKnee 软骨、uGut 肠道、uScar 纤维化模型，一套设备覆盖力学相关多器官仿生研究，一机多用。

4. 行业与政策合规优势

符合欧美 NMA 新方法学（NAM）标准，药物研发数据可用于申报临床前心脏安全评价；

全球顶尖药企、高校（米兰理工、剑桥 QMUL 等）均采购该平台，本文通讯作者 Marco Rasponi、Paola Occhetta（BiomimX CEO）为设备技术背书，成果行业认可度极高；

在中国国内有BiomimX官方授权技术服务商北京基尔比生物科技有限公司，提供装机培训、实验方案定制、芯片耗材持续供应，售后技术团队可直接指导复现本文全套实验。

如果您的研究方向包含心肌组织工程、iPSC 心肌成熟、药物心脏毒性、心血管疾病体外模型、微流控器官芯片，传统静态 3D、2D 拉伸、自制简易芯片可能无法达到仿生精度与实验可靠性。

BiomimX uBeat® Stretch+uHeart 系统是该论文技术标准化商用落地设备，完整继承原文全部创新力学微环境、3D 微组织构建、药物筛选功能，同时解决自制装置重复性差、操作复杂、通量低、检测能力弱等痛点，是产出高水平成果、搭建标准化人源心脏体外评价平台的必备仪器，相关课题组可以建议配置采购。
