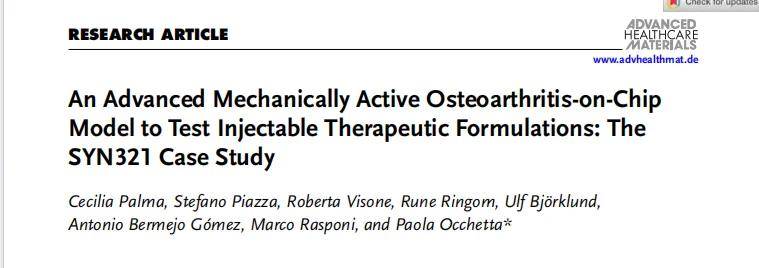

基于 BiomimX uBeat 多轴压缩器官芯片的人源 OA 软骨模型：SYN321 抗炎与软骨保护作用研究

本文通讯作者来自意大利米兰理工大学电子信息与生物工程系，团队长期深耕器官芯片、组织工程与生物制造，同时依托意大利BiomimX Srl 公司开发 uBeat® 系列力学微流控平台；

合作团队涵盖瑞典 Recipharm OT Chemistry、UB‑consulting AB、Synartro AB 等企业，分别负责药物合成、缓释分析与候选药 SYN321 开发，构成产学研协同的骨关节炎新药与体外模型研究体系。发表期刊Advanced Healthcare Materials

意大利BiomimX器官芯片中国区授权销售——北京基尔比生物公司【详情请查阅-官网】

（一）研究背景与核心问题

1.1 骨关节炎（OA）现状

• OA 是全球最常见退行性关节疾病，2019 年病例达 5.2781 亿，以膝关节 OA 为主，核心病理为关节软骨基质降解、炎症因子升高、软骨细胞肥大化，严重影响生活质量并消耗大量医疗资源。
• 现有治疗以 NSAIDs（如双氯芬酸）、糖皮质激素为主，口服 NSAIDs 长期使用易引发胃肠、心血管、肾脏等全身副作用；关节腔注射虽靶向性强，但小分子药物快速清除，需反复注射，增加感染风险与经济负担。

1.2 新型疗法瓶颈

透明质酸（HA）水凝胶 + NSAIDs 偶联物（如 SYN321）可实现关节内长效缓释，降低全身暴露，但缺乏能精准模拟人 OA 病理与力学环境的临床前模型，动物模型种属差异大、体外模型无法复现力学负荷与注射制剂共培养。

1.3 研究目标

开发可模拟关节力学环境、兼容高黏度注射制剂的OA‑on‑chip 模型，以 SYN321 为案例验证平台用于 OA 注射疗法筛选与机制解析的价值。

（二）核心技术：uBeat® MultiCompress 微流控平台

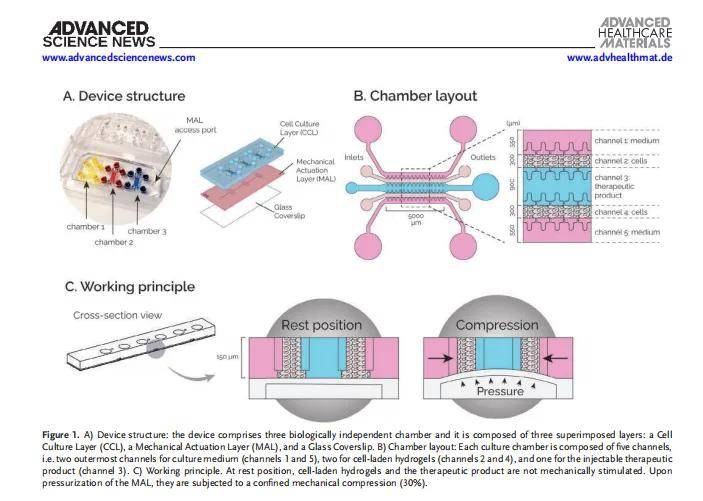

1. 平台结构（三层设计）

• 细胞培养层（CCL）

5 通道结构，2、4 通道承载软骨微组织，3 通道为注射制剂专用通道，1、5 通道供培养液；T 型悬柱限制横向形变，实现精准限定压缩。

• 机械驱动层（MAL）
• 气压驱动柔性膜向上弯曲，对软骨微组织 + 注射制剂同步施加30% 超生理压缩（HPC）。
• 玻璃底层

支撑与显微观察。

2. 核心性能

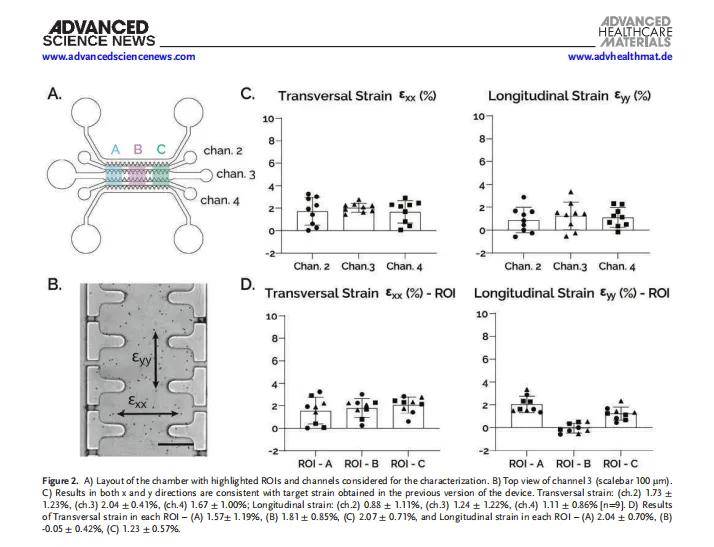

• 力学精准性：z 轴 30% 限定压缩，x/y 轴应变 < 2%，区域分布均匀，复现人体关节负重力学微环境。
• 制剂兼容性

可注射高黏度 HA 基制剂（SYN321、Supartz、NaHA），注射成功率 100%（SYN321/Supartz）、89%（NaHA），无泄漏、不破坏微组织。

• 病理构建能力
• 人原代关节软骨细胞（hACs）三维培养 14 天形成成熟软骨；施加 7 天 30% 周期性 HPC，成功诱导 OA 表型（炎症上调、基质降解、肥大化）。

2. 核心性能

力学精准性：z 轴 30% 限定压缩，x/y 轴应变 < 2%，区域分布均匀，复现人体关节负重力学微环境。

制剂兼容性：可注射高黏度 HA 基制剂（SYN321、Supartz、NaHA），注射成功率 100%（SYN321/Supartz）、89%（NaHA），无泄漏、不破坏微组织。

病理构建能力：人原代关节软骨细胞（hACs）三维培养 14 天形成成熟软骨；施加 7 天 30% 周期性 HPC，成功诱导 OA 表型（炎症上调、基质降解、肥大化）。

（三）关键实验结果

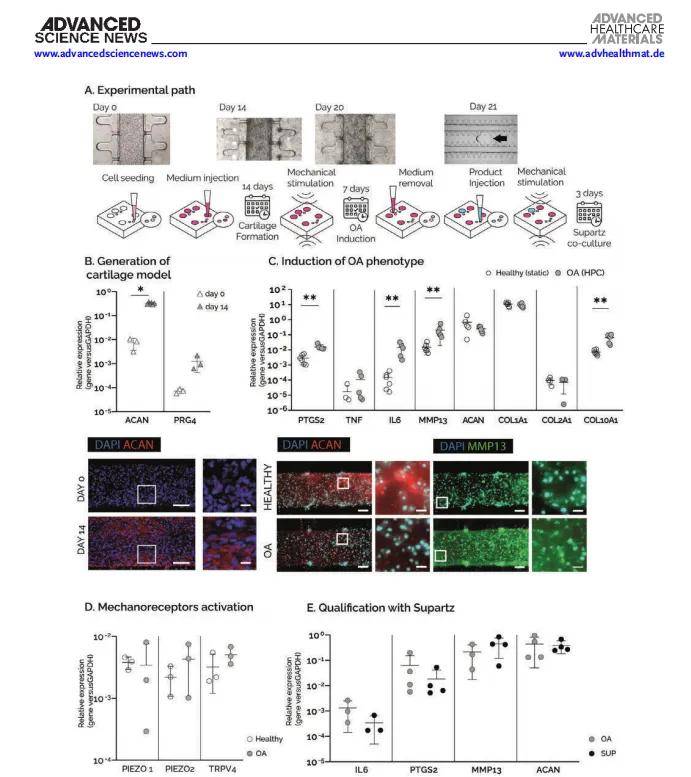

1. 平台验证（商用制剂 Supartz）

健康软骨：ACAN、PRG4 高表达，蛋白聚糖富集，基质完整。

OA 诱导：HPC 上调 PTGS2、IL6、TNF、MMP13，下调 ACAN，上调 COL10A1，激活 Piezo2、TRPV4 机械感受器。

Supartz 干预：显著降低 IL6、PTGS2，发挥抗炎作用，对基质降解无明显改善，验证平台可评估注射制剂疗效。

2. 候选药物 SYN321 系统评价

（1）分子结构与缓释机制

双氯芬酸 + 修饰透明质酸钠（NaHA）通过 Hydro‑link 酯键连接，生物流体中缓慢水解，长效释放双氯芬酸，兼具 HA 润滑与 NSAID 抗炎作用。

（2）体外水解（人血浆 / 滑液）

48h 内持续释放双氯芬酸，血浆与滑液释放量接近；滑液中双氯芬酸内酰胺（副产物）生成更少，关节局部安全性更优。

（3）芯片内缓释

动态力学条件下双氯芬酸释放量高于静态，力学刺激促进酯键水解；释放与细胞存在与否无关，为平台固有水解环境。

（4）大鼠 MIA‑OA 体内验证

SYN321（0.5mg / 关节）显著改善负重不对称，提升运动能力；体重增益优于 HA + 口服双氯芬酸组；血浆药物浓度低于定量限，全身暴露极低。

（5）芯片内分子机制

抗炎：显著下调 TNF、PTGS2、IL6（IL6 恢复至健康水平）。

抗降解：显著降低 MMP13，部分恢复蛋白聚糖沉积。

局限性：对 COL10A1（肥大化）无明显逆转作用。

优势：疗效优于单用 NaHA 或游离双氯芬酸，作用更稳定、全面。

（四）讨论与结论

1. 平台创新价值

全球首个兼容注射制剂 + 力学刺激 + 人源 3D 软骨的 OA‑on‑chip 模型，填补传统体外 / 动物模型短板。

可复现 OA 力学驱动病理、机械感受器激活、炎症‑降解通路，支持注射疗法机制解析与高通量筛选。

2. SYN321 临床潜力

关节腔长效缓释，低剂量、低全身暴露，强效抗炎 + 护基质，是潜在 DMOAD 候选。

3. 局限与展望

暂未整合滑膜、免疫细胞，未来可构建多组织关节芯片；可拓展至类风湿关节炎、肌腱病等力学相关疾病。

五、 BiomimX 器官芯片在本文中的核心功能与应用

BiomimX Srl 为米兰理工大学衍生企业，是uBeat® MultiCompress 平台与 uBoX 控制系统的研发方，本文中其技术体系承担模型构建、力学模拟、制剂测试、机制解析全流程核心功能，具体如下：

（一）核心硬件与技术输出

• uBeat® MultiCompress 芯片
• 提供5 通道微流控结构，实现软骨微组织与注射制剂共培养 + 同步力学加载，是本文 OA 芯片模型的硬件基础。
• 专利 T 型悬柱 + 柔性膜设计，实现30% 精准限定压缩，稳定复现关节超生理负重，诱导 OA 病理表型。
• uBoX 机械控制系统
• 程序化输出力学刺激：1Hz 频率、“2h 开‑4h 关‑2h 开‑16h 关” 节律，模拟人体日常行走负重模式。
• 精准调控气压，保证多通道、多区域力学一致性，确保实验可重复。

（二）在研究中的关键应用场景

1. 人源成熟 3D 软骨构建

支持 hACs 在纤维蛋白水凝胶中三维培养 14 天，形成生理样软骨微组织（高 ACAN/PRG4、富集蛋白聚糖），为病理诱导提供稳定基础。

2. 力学驱动 OA 病理精准复刻

• 通过 uBoX 施加 7 天 HPC，在芯片上复现 OA 核心特征：
• 炎症通路激活（PTGS2/IL6/TNF↑）
• 基质降解加剧（MMP13↑、蛋白聚糖↓）
• 软骨细胞肥大化（COL10A1↑）
• 机械感受器激活（Piezo2/TRPV4↑）
• 为注射疗法提供高度仿真的人 OA 病理模型。

3. 高黏度注射制剂兼容与测试

芯片通道设计适配 SYN321、Supartz 等高黏度凝胶注射，100% 成功注射，不泄漏、不损伤微组织。

实现制剂与软骨微组织直接接触 + 同步力学刺激，高度模拟体内关节腔给药后力学环境。

4. 药物疗效与分子机制定量解析

• 兼容 qPCR、免疫荧光、质谱等检测，定量评估：
• 炎症因子、降解酶、基质基因表达
• 蛋白水平定位与定量
• 双氯芬酸缓释浓度与动力学
• 明确 SYN321抗炎 + 抗基质降解的双重作用，揭示优于单药的分子机制。

5. 替代动物模型、提升临床转化

以人源细胞 + 精准力学 + 注射制剂共培养，大幅降低种属差异，为 SYN321 临床前评价提供更可靠的体外数据，缩短研发周期。

（三）BiomimX 技术的核心创新贡献

首次实现OA 芯片 + 注射制剂 + 动态力学三位一体，解决传统模型无法评估关节腔注射疗法的痛点。

提供标准化、可量化、高通量的 OA 药物筛选平台，推动 DMOAD 研发。

以人源力学病理模型替代部分动物实验，提升临床转化成功率。
