逆向工程中的产品信息数据化解决方案
35 人阅读发布时间：2024-01-03 09:23
逆向工程中的产品信息数据化解决方案
您碰到过以下的场景吗？
√ 不能从委托零部件设计的供货商处获得图纸
√ 想通过嵌入产品的实物本身的形状进行设计
√ 客户只提供了实物，没有图纸
√ 虽然与图纸不同，但是想制造与实际零部件相同形状的东西
√ 旧零部件只保留着纸质图纸
通过逆向工程解决这些问题
什么是逆向工程？
通过逆向工程分解或者分析现有的产品，弄清楚其机制、规格、构成零部件、技术、设计等。除了分解产品制作设计图外， 还以分析产品、零部件了解制造方法、动作原理为目的。
▍一般的制作过程
▍逆向工程
图纸化的课题
测量精度 测量误差大 / 因人而异
为了根据实物制作图纸，需要准确地进行测量，但是如果用游标卡尺、高度规等进行测量，测量误差大，结果因人而异。
测量时间 测量费时
形状越复杂，测量部位越多，测量越费时。
数据质量 形状无法正确再现
虽然有使用 3D 扫描仪扫描整体形状制作图纸的方法，但是因数据质量不好，分辨率低等原因，存在形状无法正确再现的问题。

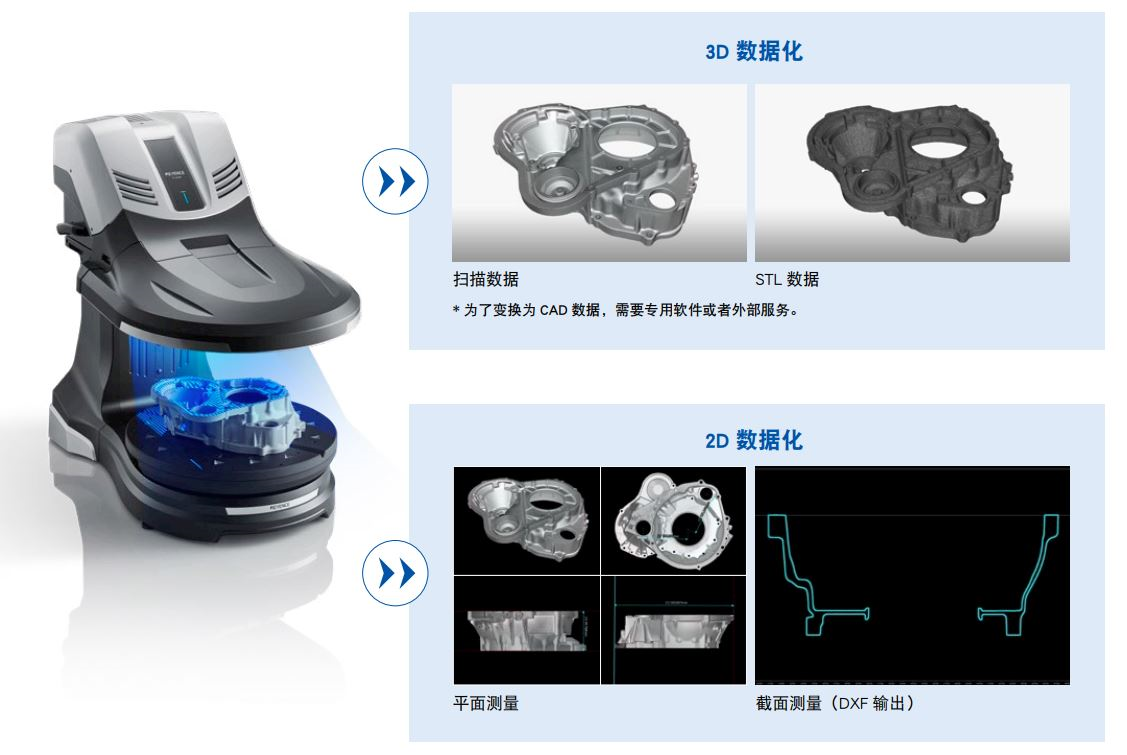

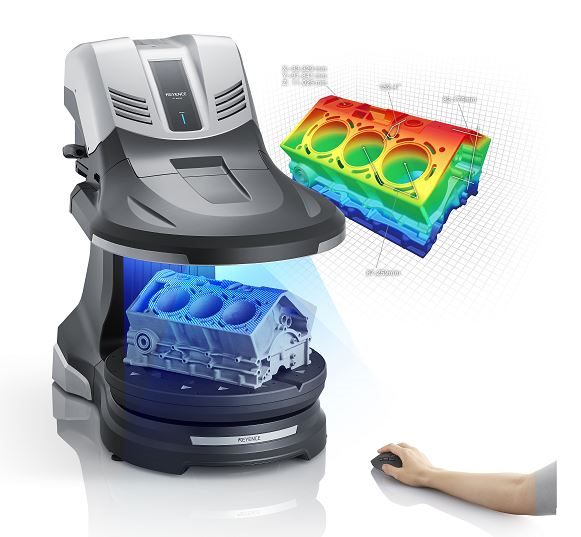

高精度三维扫描测量仪 VL 系列
解决以前的难题， 可轻松地进行逆向工程。
用 VL 系列能解决
测量精度 可进行高精度测量
在 XYZ 的空间内保证测量精度 ±10 um、重复精度 2 um。不会因人而异，可进行高精度测量。
测量时间 单次约 30 秒
单次扫描约 30 秒。即使形状复杂，也可简单地快速测量想测的部位。
数据质量 可结合样品进行扫描设置
可结合样品的形状、大小进行扫描设置。为细微的形状选择高精细模式，并为尺寸小的样品选择高倍率相机， 无论是什么样的样品，都可既保持高的数据质量，又能再现形状
更多功能 高精度三维扫描测量仪

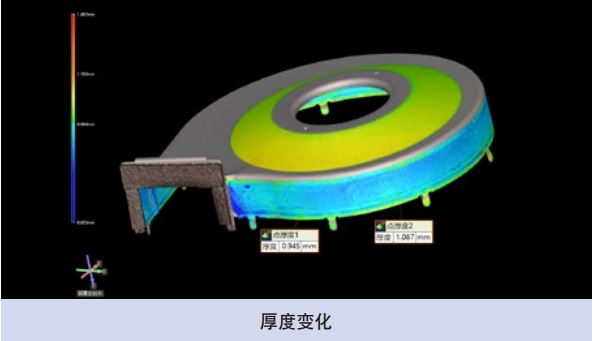

3D 彩色图像

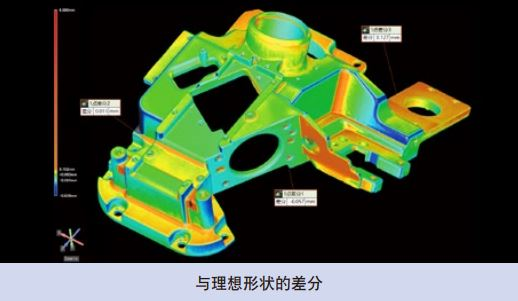

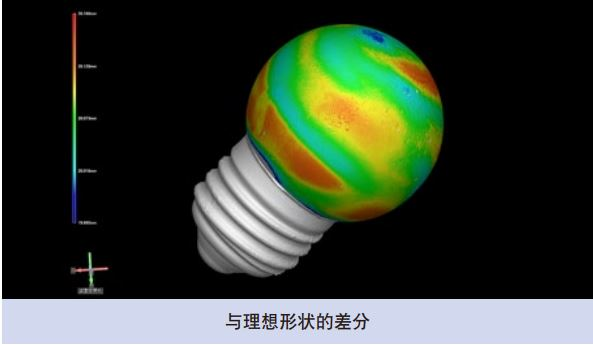

与理想形状的差分可呈现不同颜色，或呈现厚度变化。
CAD 比较、实物比较测量
可将设计的 3D-CAD 数据和获得的数据进行比对，或捕捉同一工件的使用前后形状变化。

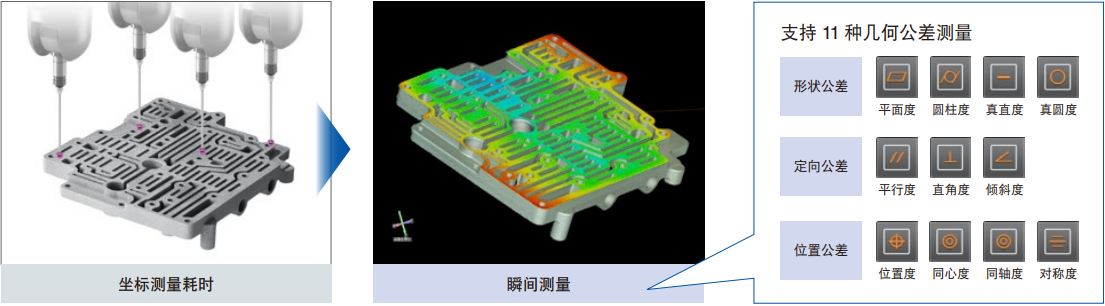

几何公差测量
可测量形状公差、定向公差、位置公差等共计 11 种几何公差。

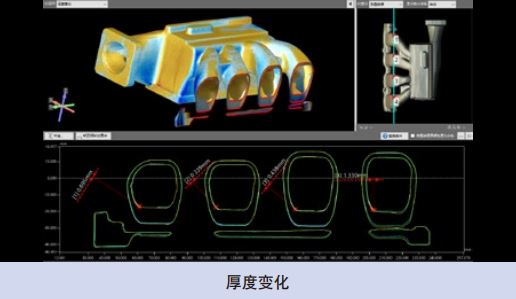

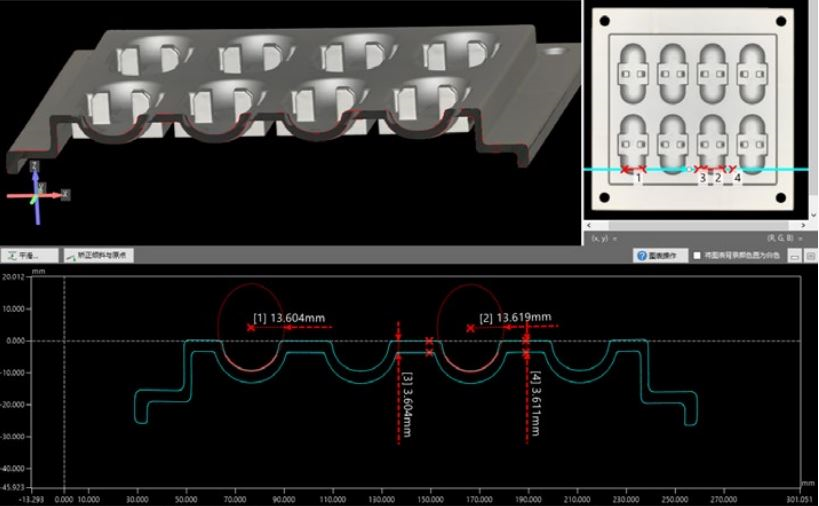

截面测量
难以测量的位置也无需切割样品即可测量截面。可根据 3D 形状自由设定基准面，并可从各个方向进行测量。

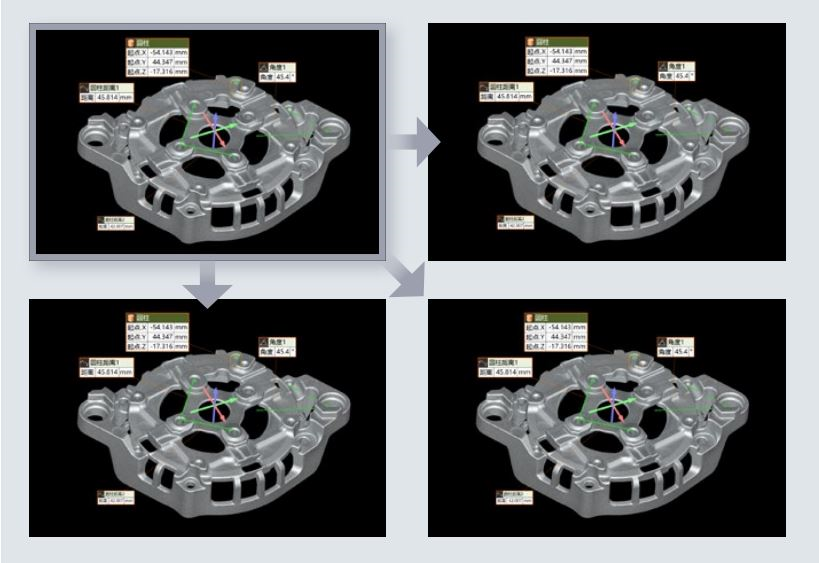

模板功能
将测量结果保存为模板，多个工件也可全自动测量。
如需进一步了解设备详情，可通过电话、留言、在线咨询等方式联系我们，我们将竭诚为您服务。
