Axion CytoSMART Lux3箱内全自动细胞成像系统

Axion CytoSMART Lux3箱内全自动细胞成像系统

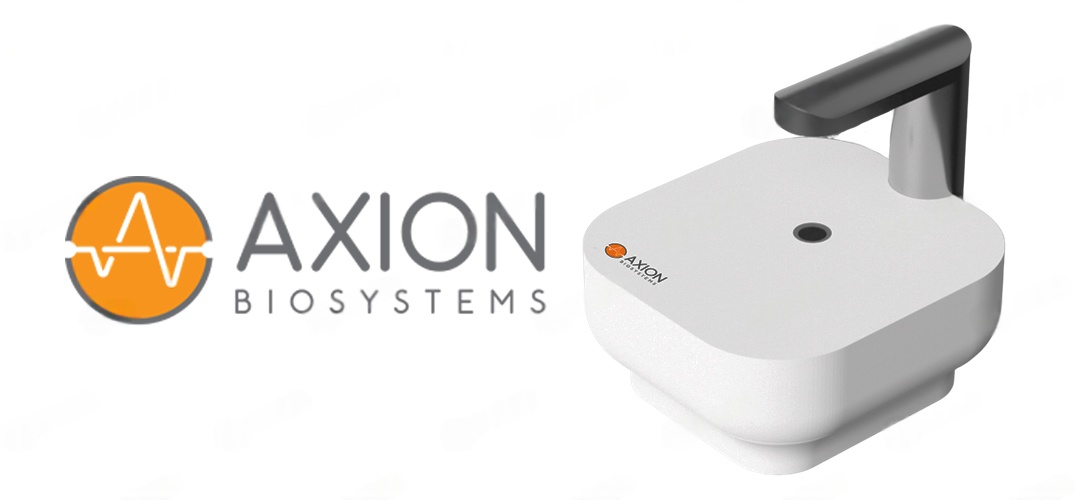

北京云肽生物科技代理的Axion CytoSMART Lux3箱内全自动活细胞成像系统（原Lonza CytoSMART活细胞成像仪），为荷兰进口细胞成像仪，体积小巧，可方便地用于二氧化碳培养箱内，在明场、荧光通道下对细胞培养进行监测，并通过拍摄高品质细胞图像、延时摄影、快速可靠的数据处理软件，实现对样本形态及行为变化的实时可视化分析。

CytoSMART Lux3细胞成像仪优势

1、体积小巧

所有硬件和电子器件都能在5~40°C及20~95%的湿度环境下运行。更小尺寸，重量1.3kg，箱内移动无压力，空间占用少。

2、操作简单

step-by-step引导式实验流程设定，点击即自动呈现数据、图片或影像，照片上传国内云端服务器，进行图像数据分析。即插即用，无需安装调试，无易损模块，无需维护。

3、高品质图片

LED光源位于样本上方，数据采集由样本台下方的可变焦镜头完成，640万像素CMOS成像，10倍镜下0.7μm/像素的超高分辨率，只使用CMOS 67%的核心区域成像，避免畸变困扰。

4、方便拓展

可多台并联，提升实验通量和平台共享能力。一拖四，单台终端即能实现实验室集约管理。

5、兼容各类细胞培养容器

可使用任何高度小于55mm（样本台到光源下沿的距离）的透明培养容器，如6~384孔多孔培养板、培养皿、T25~T225培养瓶等。


CytoSMART Lux3细胞成像仪应用

支持明场、以及红色和绿色荧光双通道细胞计数，可对样本中被荧光标记细胞的数量和大小进行定量计算，并开展长期追踪。

1、转染与转导

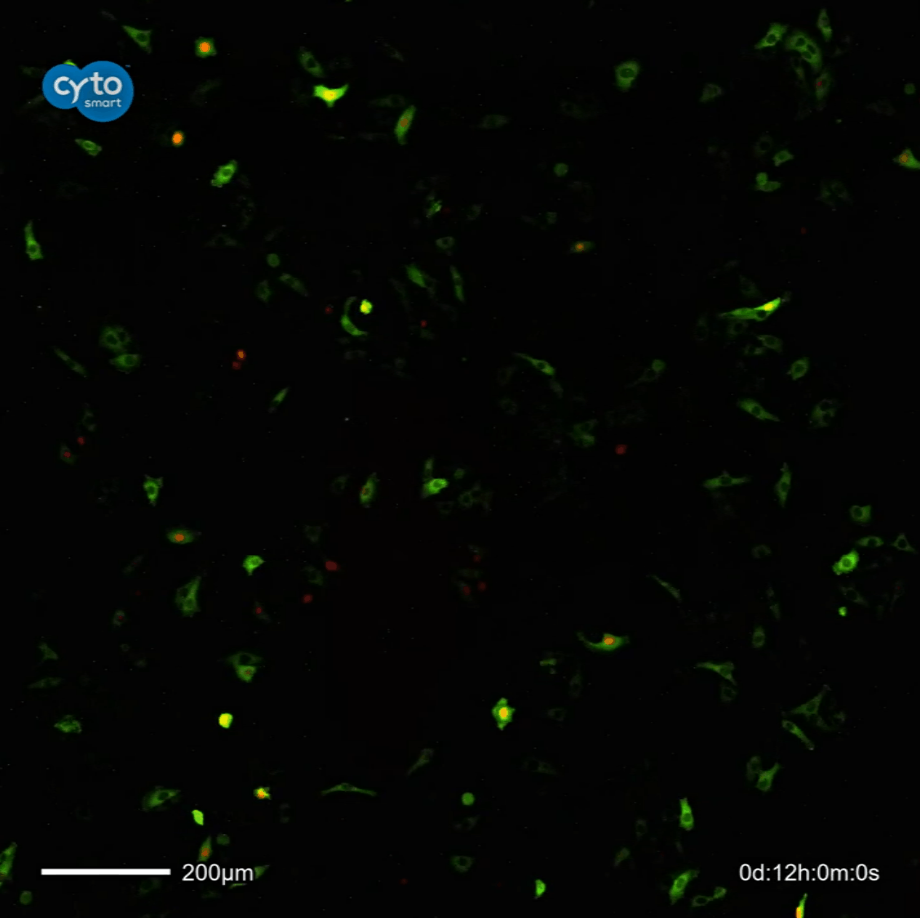

CytoSMART Lux3优秀的成像能力和机器学习算法，可对荧光报告基因载体的表达进行直接观测和定量测定。

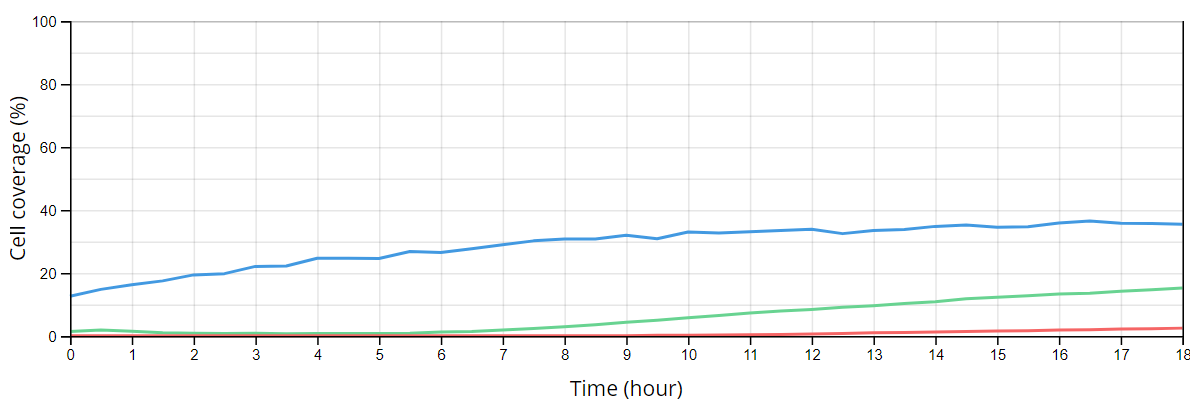

实验样本为HepG2细胞，使用了BacMam表达系统进行转导。通过图像数据自动分析，软件给出了细胞覆盖度和荧光标记计数的实时结果。蓝色对应整体样本，绿色和红色对应其中表达了BacMam-Actin-GFP及/或BacMam-Nucleus-RFP的那部分细胞。可以看到从转染后第7小时开始，红色和绿色荧光蛋白的表达一直呈现迅速升高的趋势，且过夜以后仍然未见衰退，虽然此时细胞的增殖已经进入平台期。而且转导表达会先发生在细胞骨架中，那里表达的蛋白量也高于细胞核。这些数据结合影像，提供了综合性的转导质控依据。






2、细胞汇合变化

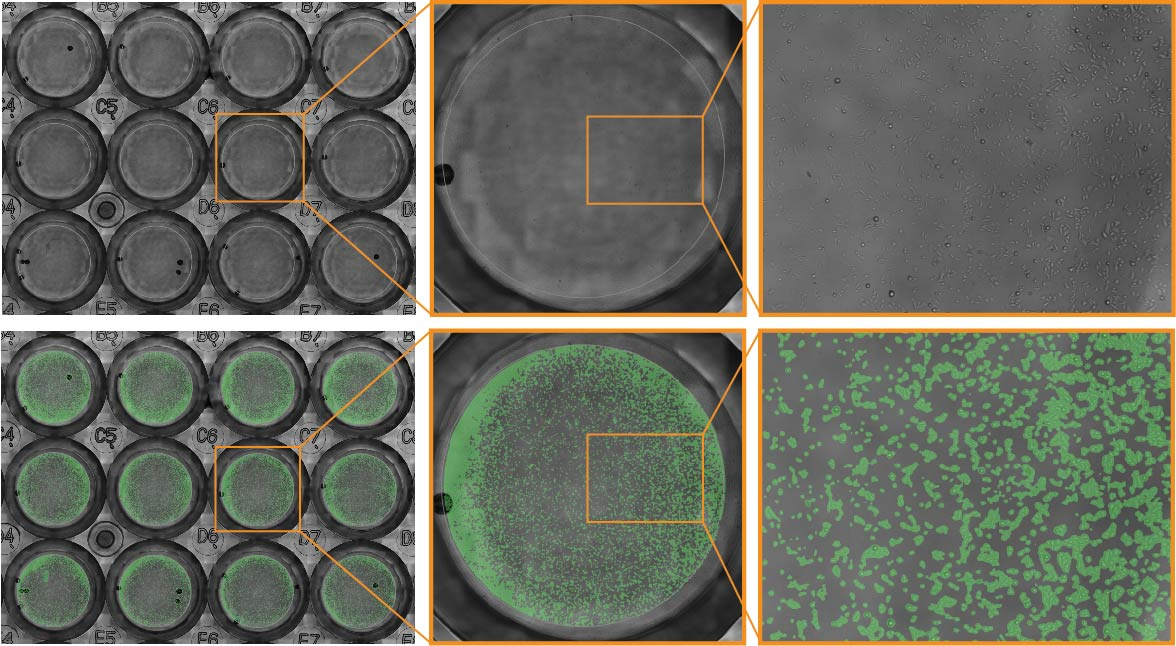

支持在2D培养体系中计算被细胞覆盖的表面占比，提供高效、保真的细胞汇合度分析。基于图像的自动捕获及计算，自动生成报告展示细胞覆盖度（%，成像范围内总的细胞覆盖度，当使用荧光成像时，分别给出红色及绿色荧光的覆盖度）、汇合比例（%，发出绿色及红色荧光物体各自的覆盖度）数据。应用于在无标记或荧光标记实验中计算细胞汇合度、确定合适的细胞传代时间点以维持细胞表型及培养质量、药物处理后细胞汇合度及活力评估、设定提醒内容告知何时完成细胞传代等。CytoSMART Lux3自动对细胞活力和增殖过程进行追踪并给出定量分析，提高实验的效率和可重复性。





3、划痕/迁移跟踪

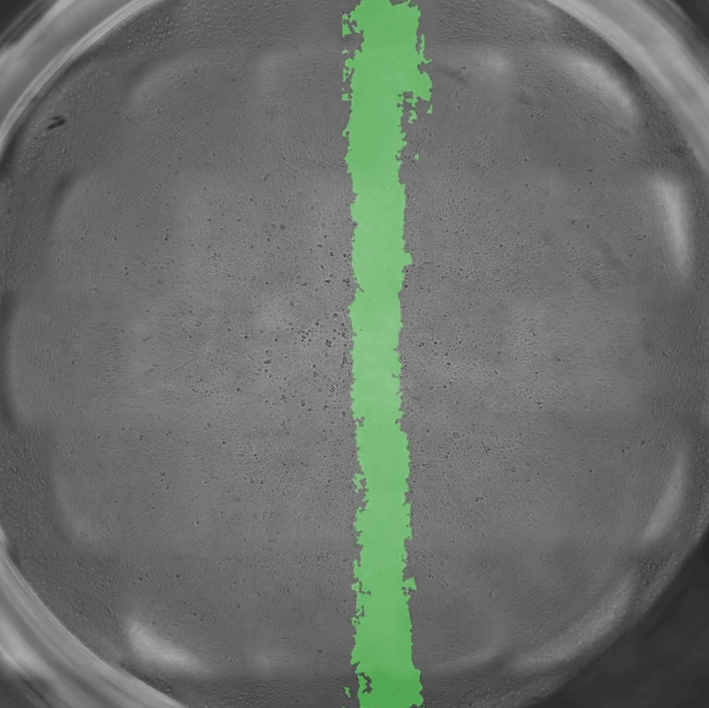

支持观察划痕实验，可在实验全程中无标记地检测细胞的迁移，实时观察并定量检测伤口闭合或者是细胞侵袭的过程，以评估药物处理及条件改变对于迁移过程中细胞的影响等。系统可自动选定无细胞区域（即划痕），并定量计算该缺口闭合及细胞迁移的速度，提供划痕面积（μm2，变化中的划痕面积）、速度（μm2/s，细胞迁移速度）等数据。

4、细胞凋亡

结合特定凋亡通路的荧光标记，Lux3可以在监控样本动态变化的过程中，提示凋亡事件发生的时间顺序或通路依赖性。

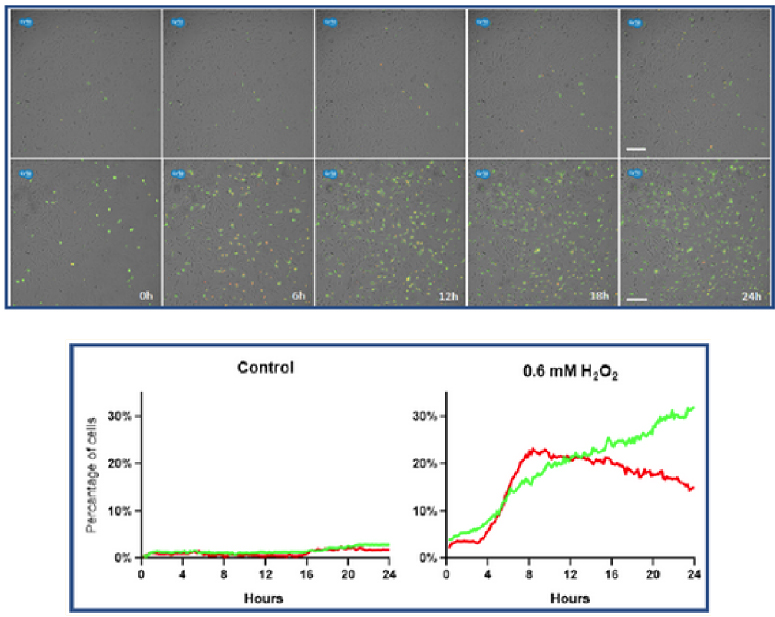

绿色荧光染料pSIVA-IANBD能结合外翻的细胞膜中磷脂酰丝氨酸（PS），从而提示早期的凋亡发生；而PI则是常用的细胞核红色荧光染料，它能指示凋亡过程的终结。在两组CHOK-1细胞样本中加入上述两种荧光染料后，并联使用两台Lux3，进行了间隔为10分钟的连续摄像并一直持续到第24小时。图中的上层为空白对照组的延时成像结果，下层为同时间点经0.6mM H2O2处理发生了细胞凋亡的实验组的成像结果。通过对荧光区域的定量识别，CytoSMART云端计算能分析得到并自动生成两个样本各自的凋亡指数曲线，为凋亡研究提供重要的判断依据。



5、单细胞示踪

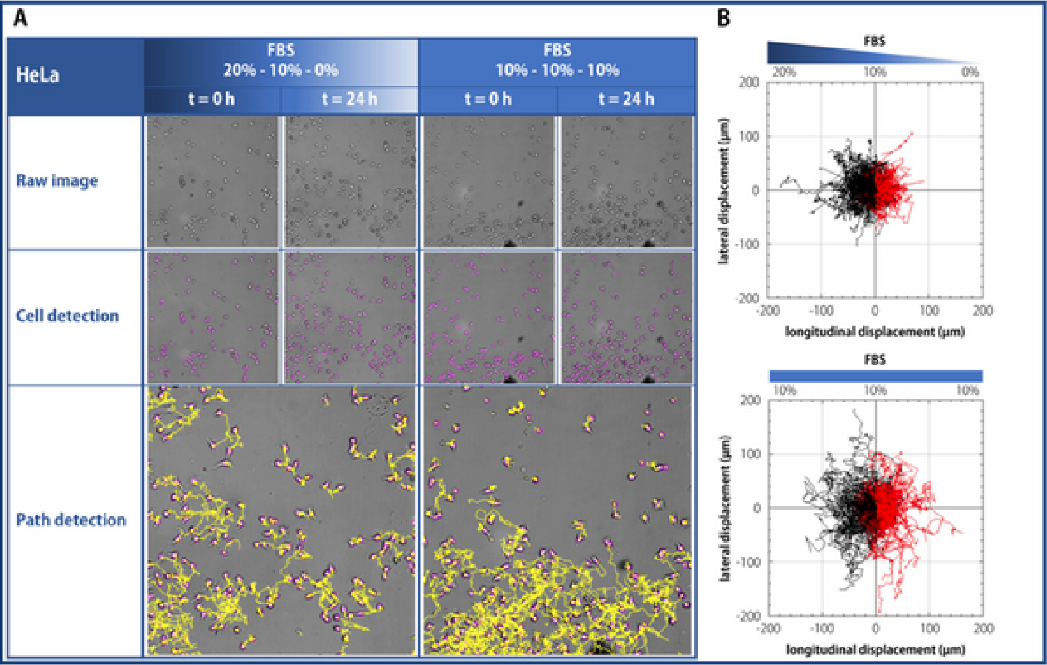

在ibidi μ-Slide channel板中观察细胞对FBS的浓度变化是否做出趋向性运动。HeLa细胞上样时培养基中FBS的浓度为10%。在相邻的两个Channel中则分别添加20%和0% FBS浓度的同种培养基，在这样的FBS浓度梯度环境中，细胞是可以移动的。另设一块趋化板作为对照组，其中不同部位的FBS浓度均为10%。该实验并联使用了两台Lux 3，以每5分钟拍摄一次的频率连续采样24小时。随后以图片为原始数据，使用CytoSMART单细胞识别功能及第三方软件的追踪功能，来对每个细胞的运动轨迹进行统计学分析。结果发现，HeLa细胞在FBS浓度恒定的环境中会在更大范围内做均匀分散；而在具有FBS浓度差的环境中，其运动范围则更为集中，而且存在向更高浓度区域运动的倾向。


参数

引用文献

1.Migration of Myogenic Cells Is Highly Influenced by Cytoskeletal Septin7. Zsolt Ráduly, László Szabó, Beatrix Dienes, et al. Cells, 2023, 12(14), 1825,
2. MicroRNA-375 repression of Kruppel-like factor 5 improves angiogenesis in diabetic critical limb ischemia. Michael G. McCoy, Anurag Jamaiyar, Grasiele Sausen, et al. Angiogenesis, Volume 26, Pages 107–127 (2023)
3. Deacetyl epoxyazadiradione ameliorates BPA-induced neurotoxicity by mitigating ROS and inflammatory markers in N9 cells and zebrafish larvae. Raghul Murugan, B. Haridevamuthu, Rajendran Saravana Kumar, et al. Comparative Biochemistry and Physiology Part C: Toxicology & Pharmacology, Volume 271, September 2023, 109692
4. Cell shape characteristics of human skeletal muscle cells as a predictor of myogenic competency: A new paradigm towards precision cell therapy. Charlotte Desprez, Davide Danovi, Richard M Day, et al. Journal of Tissue Engineering, March 16, 2023,
5. An In Vitro Study of the Healing Potential of Black Mulberry (Morus nigra L.) Extract in a Liposomal Formulation. Adriana Ramona Memete, Florina Miere (Groza) 2, Vasile Laslo, et al. Applied Sciences, 2023, 13(2), 1041,
6. Osteogenesis and osteoclastogenesis on a chip: Engineering a self-assembling 3D coculture. M.A.M. Vis, F. Zhao, E.S.R. Bodelier, et al. Bone, Volume 173, August 2023, 116812
7. Printing channels with millimeter-scale curvature and deciphering their effect on the proliferation, morphology, orientation, and migration of M-22 cells. Huinan Lai, Yuye Huang, Jun Yin, Jin Qian. Int J Bioprint. 2023; 9(3): 681
8. Highly Pluripotent Adipose-Derived Stem Cell–Enriched Nanofat: A Novel Translational System in Stem Cell Therapy. Lindsey Alejandra Quintero Sierra, Reetuparna Biswas, Francesco De Francesco, et al. Cell Transplantation, May 27, 2023,
9. Toxicity evaluation of Pinus radiata D.Don bark wax for potential cosmetic application. Daniel Sandoval-Rivas, Daniela V. Morales, Matías I. Hepp. Food and Chemical Toxicology, Volume 178, August 2023, 113896
10. Chitin-Glucan Complex Hydrogels: Physical-Chemical Characterization, Stability, In Vitro Drug Permeation, and Biological Assessment in Primary Cells. Diana Araújo, Thomas Rodrigues, Catarina Roma-Rodrigues, et al. Polymers, 2023, 15(4), 791,
