ZL-620A信息化医学信号采集处理系统“引导“蛙心电容积导体

89 人阅读发布时间：2023-09-15 16:45

【实验目的】

1. 1. 1. 观察心电图的基本波形。
    2. 了解心电向量对心电图波形的影响。
    3. 论证容积导体的存在，并了解其导电规律。

【实验原理】
心脏在机体内处于体液所构成的容积导体之中，在心脏兴奋的除极和复极过程中可出现电耦，因而在容积导体中形成电场，这一电场随着心电耦所构成的瞬时综合心电向量的变化而变化。由于机体存在导电性能良好的体液，而体液可作为容积导体将心脏活动所产生的生物电变化传至体表，因此，在机体任何部位安置引导电极，通过放大器都能引导记录到心脏的生物电变化，所记到的心电变化曲线就是心电图。此外，还可以运用示波器或其他仪器将心电向量变化的平面运动轨迹记录焉下来，这就是心电向量图。平面心电向量图所记录一的环是立体心电向量图在导联平面上的投影。而心电图则为平面心电向量图在导联轴上的投影。
【实验对象】
蟾蜍。
【实验器材】
蛙类解剖手术器材、蛙钉、林格液、玻璃分针、铁支架、锷鱼夹、张力换能器、培养皿、导线、ZL-620A一体信息化信号采集处理系统。
【方法和步骤】

1. 1. 毁坏蟾蜍的脑和脊髓，用蛙钉将蛙背位固定在蛙板上。
  2. 自剑突下将胸部皮肤剪掉，剪去胸骨，打开心包，暴露心脏。
  3. 按心电图标准Ⅱ导联的连接方式，将连有导线的锷鱼夹分别夹在蟾蜍的右前肢和两后肢的蛙钉上（负极接右前肢，正极接左后肢，右后肢则与接地经相连），其输入导线与ZL-620A一体信息化信号采集处理系统的第三通道相连。
  4. 打开计算机，启动ZL-620A一体信息化信号采集处理系统。点击ZL-620A菜单“实验/常用生理学实验”，选择“蟾蜍心电图测量”。设置ZL-620A放大器和采样参数（表1）。
  5. 实验观察
进行常规导联心电图观察，分辨心房和心室去极化波。
将引导电极随意放置于蟾蜍身体各部位，观察是否可以记录到心电图？其波形有何变化？
用镊子夹住主动脉干，连同静脉窦一起快速剪下心脏，将心脏放于盛有林格液的培养皿同内。观察心电图有何变化？
将培养皿中的心脏重新放回胸腔中原来的位置，观察心电图的变化。
将心脏倒放（心尖向上），此时心电图的波形将发生什么变化？
将心脏任意放置，此时心电图的波形将发生什么变化？
从蟾蜍体上取下鳄鱼夹，夹在培养皿边缘并与培养皿内的林格液相接触，再将心脏置于培养皿内。观察是否还会出现心电图波形（图1）。

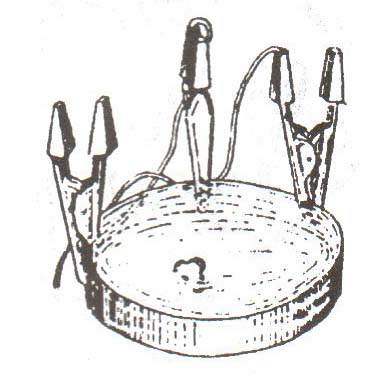

图1 蛙心电容积导体引导方法

将培养皿内的心脏任意放置，观察心脏位置和方向改变对心电图的波形的影响。

【注意事项】

剪取心脏时切勿伤及静脉窦。
在冬季做此实验前，可将蟾蜍放在30℃的温水中，游泳10min，以免心率太慢。
仪器要接地良好，以免带来交流干扰。

【思考题】

从实验步骤中各项结果可以得出什么结论？
蛙心电向量图的P环、QRS环和T环有何特点？各代表什么意义？它们与心电图的P波、QRS波和T波是何关系？
