医学信号采集处理系统如何观察诱发电位？
73 人阅读发布时间：2023-09-15 16:12
诱发电位一般是指感觉传入系统，包括感觉器官、感觉神经或感觉传导途径上的任何一点受到刺激时，在****系统内诱发产生的电位变化。在皮质上某上局限区域引出的这种电位变化称为皮质诱发电位。由于皮质随时在活动并产生自发脑电波，因此诱发电位时常夹杂出现在自发脑电波上。自发脑电位越小，则诱发电位越清楚，因而常使用深度麻醉方法来压低自发脑电位和突出诱发电位。

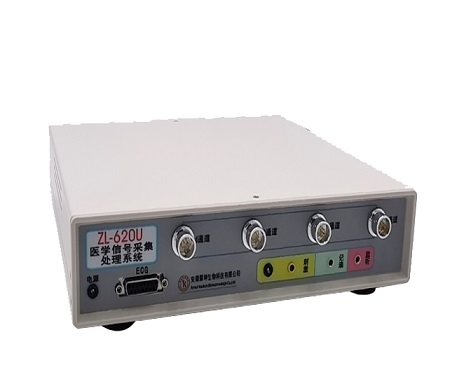

ZL-620U能够将采集到的数据以波形的形势实时显示到屏幕上，系统可实时分析处理数据并显示主要生理指标数据，对已存盘的数据可进行可视化分析处理并给出各项指标，对于学习诱发电位的记录方法，观察电刺激躯体感觉神经在大脑皮质相应区域引出的诱发电位都具有很大的作用。
【实验对象】
兔。
【实验器材】
哺乳类动物手术器械、兔手术台、骨钻、咬骨钳、骨蜡、保护电极、ZL-620U医学信号采集处理系统、2mm*5mm铜螺丝2只或皮质引导电极（可用银丝电极，头端呈球形，制成弹簧状）、滴管、棉花、20%氨基甲酸乙酯溶液、38℃液状石蜡。
【方法和步骤】
1.动物手术
（1）耳缘静脉注射20%氨基甲酸乙酯溶液（5ml/kg）麻醉家兔，注意观察兔的反应，在实验过程中可酌情补充麻醉药，以维持于一定的麻醉深度，一般以呼吸维持在每分钟20次大喊，皮质自发电位较小为宜。
（2）将家兔仰卧固定，行气管插管术。
（3）将家兔俯卧固定，在右侧前肢肘部的桡侧切开皮肤，寻找分离桡浅神经约3cm长，用一沾有液状石蜡（38℃）的棉花包裹保护之，并将皮肤切口关闭、夹好备用。
（4）剪去头顶部兔毛，正中切开皮肤，用刀柄钝性分离骨膜，暴露颅骨骨缝。在左侧颅骨的冠状缝后3mm、矢状缝旁开4mm的位置用骨钻钻一小孔（直径约1.5mm），如遇出血，用骨蜡止血。将铜螺丝旋入孔内，旋到底，使铜螺丝的头部与硬脑膜相接触。用同法将另一个铜螺丝旋入远离*一个铜螺丝的颅骨内，或在小孔内放入引导电极并使引导电极接触硬脑膜。
2.连接实验装置
（1）保护电极将桡浅神经钩好并用液状石蜡棉球保护，无关电极夹在头皮切口缘上，动物接地，并把整个手术台连同动物放入屏蔽箱中。
（2）刺激电极和引导电极分别与ZL-620U医学信号采集处理系统的刺激输出和输入接口相连。

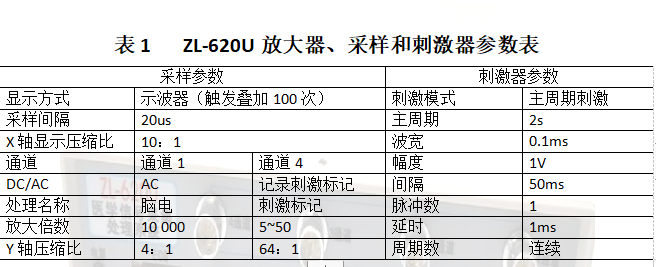

（3）打开计算机，启动ZL-620U医学信号采集处理系统，点击面板“实验项目”，选择“家兔大脑皮质诱发电位”。按照表1参数设置ZL-620U系统。
3.观察项目
（1）刺激桡浅神经，可见同侧肢体轻微抖动，逐渐增加刺激强度，观察辨认皮质诱发电位。如诱发电位不明显，可移动引导电极的位置，寻找较大、恒定的诱发电位区域。
（2）用1Hz的连续脉冲刺激神经，可在显示屏上见到一个稳定的先正后负的诱发电位图像（图1）。
绘制（打印）一个典型的先正后负的诱发电位图像。
【注意事项】
【实验对象】
兔。
【实验器材】
哺乳类动物手术器械、兔手术台、骨钻、咬骨钳、骨蜡、保护电极、ZL-620U医学信号采集处理系统、2mm*5mm铜螺丝2只或皮质引导电极（可用银丝电极，头端呈球形，制成弹簧状）、滴管、棉花、20%氨基甲酸乙酯溶液、38℃液状石蜡。
【方法和步骤】
1.动物手术
（1）耳缘静脉注射20%氨基甲酸乙酯溶液（5ml/kg）麻醉家兔，注意观察兔的反应，在实验过程中可酌情补充麻醉药，以维持于一定的麻醉深度，一般以呼吸维持在每分钟20次大喊，皮质自发电位较小为宜。
（2）将家兔仰卧固定，行气管插管术。
（3）将家兔俯卧固定，在右侧前肢肘部的桡侧切开皮肤，寻找分离桡浅神经约3cm长，用一沾有液状石蜡（38℃）的棉花包裹保护之，并将皮肤切口关闭、夹好备用。
（4）剪去头顶部兔毛，正中切开皮肤，用刀柄钝性分离骨膜，暴露颅骨骨缝。在左侧颅骨的冠状缝后3mm、矢状缝旁开4mm的位置用骨钻钻一小孔（直径约1.5mm），如遇出血，用骨蜡止血。将铜螺丝旋入孔内，旋到底，使铜螺丝的头部与硬脑膜相接触。用同法将另一个铜螺丝旋入远离*一个铜螺丝的颅骨内，或在小孔内放入引导电极并使引导电极接触硬脑膜。
2.连接实验装置
（1）保护电极将桡浅神经钩好并用液状石蜡棉球保护，无关电极夹在头皮切口缘上，动物接地，并把整个手术台连同动物放入屏蔽箱中。
（2）刺激电极和引导电极分别与ZL-620U医学信号采集处理系统的刺激输出和输入接口相连。
（3）打开计算机，启动ZL-620U医学信号采集处理系统，点击面板“实验项目”，选择“家兔大脑皮质诱发电位”。按照表1参数设置ZL-620U系统。
3.观察项目
（1）刺激桡浅神经，可见同侧肢体轻微抖动，逐渐增加刺激强度，观察辨认皮质诱发电位。如诱发电位不明显，可移动引导电极的位置，寻找较大、恒定的诱发电位区域。
（2）用1Hz的连续脉冲刺激神经，可在显示屏上见到一个稳定的先正后负的诱发电位图像（图1）。

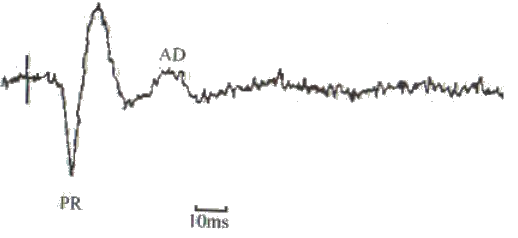

图1 兔大脑皮质平均诱发电位
PR：主反应；AD：后发放
【实验结果】PR：主反应；AD：后发放
绘制（打印）一个典型的先正后负的诱发电位图像。
【注意事项】
- 麻醉深度以自发脑电稳定为准。
- 手术过程中尽量减少出血。
- 在颅骨上钻孔时，切勿损伤硬脑膜。
- 对神经要注意保温与防止干燥。
- 整个实验要防干燥。
- 度分析诱发电位潜伏期长短同什么相关？
- 皮质诱发电位的主反应是否是动作电位？
