ZL-620生物信号采集处理系统在呼吸运动调节实验中发挥了什么功能？

186 人阅读发布时间：2023-09-15 14:19

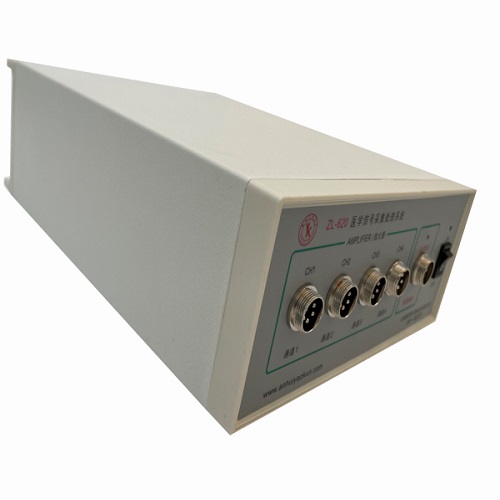

ZL-620生物机能实验系统为安徽耀坤生物科技有限公司生产的生物信号显示与处理系统，主要用于生理、病理生理、药理等学科的各种机能实验、电生理实验，可以进行实时的信号显示与处理，也可以及时存储、实验后回放数据进行处理。我们就通过ZL-620生物机能实验系统在呼吸运动的调节中的作用方式与大家一起来做个实验，由此观察血液理化因素改变对家兔呼吸运动的影响，了解肺牵张反射在呼吸运动调节中的作用。

【实验原理】
肺通气由呼吸肌的节律性收缩完成，呼吸肌由呼吸中枢的节律性所控制。机体内外各种刺激可以直接作用于呼吸中枢和（或）外周感受器，反射性地影响呼吸运动。肺牵张反射是保证呼吸运动节律的机制之一。血液中的O2分压、CO2分村、H+浓度改变刺激中枢和外周化学感受器，产生反射性调节，是保证血液中气体分压稳定的重要机制。
【实验对象】兔。
【实验器材】
兔手术台、哺乳动物手术器械、呼吸换能器、刺激电极、气管插管、20%氨基甲酸乙酯溶液、生理盐水、橡皮管、2%乳酸溶液、N2气囊、CO2气囊、ZL-620生物信号采集处理系统等。
【方法和步骤】

- - 麻醉固定　将家兔称重后，按5ml/kg体重从耳缘静脉缓慢流注射20%氨基甲酸乙酯溶液。待兔麻醉后，仰卧固定在兔手术台上。
  - 手术操作剪去颈前部兔毛，颈前正中切开皮肤5~6cm，分离气管并做气管插管。分离颈部迷走神经，穿线备用。手术完毕后，用温生理盐水纱布覆盖手术野。
  - 实验装置（如下图）
将呼吸换能器与ZL-620生物信号采集处理系统的*一通道（CH1）相连接，皮管连接气管插管和呼吸换能器。呼吸换能器的定标方法见“生理学实验总论”。
打开计算机，启动ZL-620生物信号采集处理系统。点击ZL-620菜单“实验/常用生理学实验”，选择“呼吸运动的调节”。设置ZL-620放大器、采样和刺激器参数（如下表）。

图呼吸运动调节实验装置

采样参数			刺激器参数
显示方式	记录仪		刺激模式	串刺激
采样间隔	1ms		串长	5s
X轴显示压缩比	20：1		波宽	2ms
通道	通道3	通道4	幅度	1V
DC/AC	AC	记录刺激标记	频率	30Hz
处理名称	潮气量	刺激标记
放大倍数	500	5~50
Y轴压缩比	4：1	64：1

表 ZL-620放大器、采样和刺激器参数表

2.实验观察

正常呼吸运动：记录一段正常呼吸运动曲线作为对照，观察吸气相、呼气相、呼吸幅度频率。
CO2对呼吸运动的影响：将CO2气囊管口与气管插管的通气管用小烧杯罩住，打开气囊，使吸入气中含较多的CO2（避免气囊内气体直接冲击气道，影响描记结果），观察呼吸运动的变化。移开气囊和烧杯，待呼吸恢复正常后再进行下一步实验。
缺氧对呼吸运动的影响：方法同上，将N2气囊打开，使吸入气中含较多的N2，造成缺氧，观察呼吸运动的变化。移开气囊和烧杯，观察呼吸运动的恢复过程。
增大无效腔对呼吸运动的影响：将长约40cm的橡皮管连于气管插管的一个侧臂上，观察呼吸运动的变化。
血液中[H+]升高对呼吸运动的影响：静脉注射2%乳酸溶液3ml，观察呼吸运动的变化。
迷走神经在呼吸运动调节中的作用：剪断一侧迷走神经，观察呼吸运动是否发生变化；剪断另一侧迷走神经，对比前后呼吸运动的变化。
以中等强度电刺激迷走神经中枢端，观察呼吸运动的变化。

【实验结果】

统计全班各组的结果，以平均值±标准差表示，比较各种处理前后呼吸幅度和呼吸频率的变化，并用直方图表示。
将实验结果打印输出或描绘于报告上。

【注意事项】

插管前应检查插管口是否光滑通畅。插管时应动作轻巧，避免损伤气管黏膜，引起出血而堵塞插管。
每一项目前后均应有正常呼吸运动曲线作为对照。

【思考题】

比较PCO2升高、PO2降低以及血液[H+]升高对呼吸影响的异同点，分别说明它的作用途径。
迷走神经在节律性呼吸运动中起何作用？
