骨骼肌兴奋时电活动与收缩的关系？ZL-620医学信号采集处理系统告诉你！

68 人阅读发布时间：2023-09-15 08:31

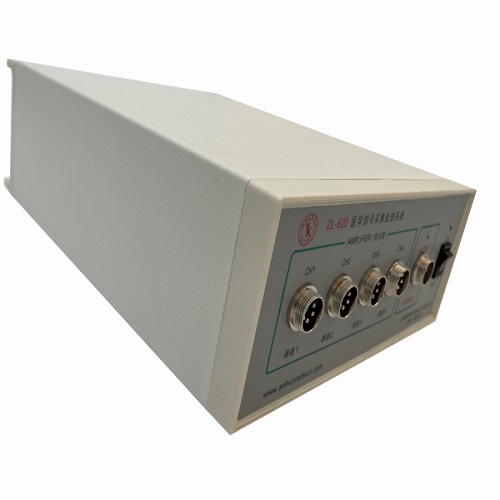

安徽耀坤ZL-620智能一体式医学信号采集处理系统,是科研与教学工作的一台生理实验室设备。它拥有4个通道性能指标一致的光电隔离放大器，硬件参数全程控可调，交、直流具有相同的增益：量程±0.5V——±20μV，采用16位采样芯片，系统*高采样率达1MHz，*低采样率0.01Hz。能够对过去做过的曲线，如忘记存盘或计算机出现**情况时，可将文件回收，实验数据可自定义保留时间，需要时可回收未保存或文件损坏的实验数据，保证了实验数据在任何情况不丢失。

ZL-620医学信号采集处理系统在探究骨骼肌兴奋时电活动与收缩的关系时发挥了极其重要的作用，借助此款设备，不仅可以学习骨骼肌动作电位与机械收缩同步记录方法，还能够观察分析骨骼肌兴奋的电变化与收缩之间的时间关系及各自的特点。

【实验原理】
在骨骼肌的兴奋-收缩耦联过程中，骨骼肌兴奋的电变化（动作电位）与收缩（长度与张力变化）是两种不同性质的生理过程，但又密切相关。当肌膜产生动作电位后，根据局部电流原理，动作电位可治肌膜迅速传播，并经由横管膜进入肌细胞内到达三联体。动作电位形成的刺激使终池膜上的钙通道开放，贮存在终池内的Ca2+顺浓度差以易化扩散的方式经钙通道进入胞质到达肌丝区域，使Ca2+与细肌丝肌钙蛋白结合，引发肌丝滑行过程，结果使肌细胞收缩。为验证它们之间的关系，需要同步记录这两种生理过程。本实验用张力换能器把蟾蜍腓肠肌的机械收缩转化为电能，使之也以电变化的波形曲线显示，这样就能把肌肉兴奋时的电变化与收缩的机械变化同时引入ZL-620医学信号采集处理系统，以观察分析它们之间的特点。
【实验对象】
蟾蜍。
【实验器材】
蛙类解剖手术器材、蛙钉、林格液、腓肠肌固定屏蔽盒、微调固定器、棉花、甘油、张力换能器和ZL-620医学信号采集处理系统等。
【方法和步骤】

制备蟾蜍离体坐骨神经腓肠肌标本（标本两端均扎线），浸入林格液备用。
实验装置

（1）将离体坐骨神经腓肠肌标本固定在屏蔽盒中。
（2）腓肠肌的跟腱结扎经固定在张力换能器的簧片上。
（3）坐骨神经放在刺激电极上，保持神经与刺激电极接触良好。
（4）棉花引导电极旋转在腓肠肌上，接触良好。
（5）启动ZL-620医学信号采集处理系统，点击ZL-620菜单“实验/常用生理学实验”，选择“骨骼肌兴奋时的电活动与收缩的关系”，设置放大器、采样和刺激器参数（表2-3-1）。刺激模式也可采用单刺激、串刺激。

表2-3-1 ZL-620放大器、采样和刺激器参数表

采样参数				刺激器参数
显示方式		示波器或记录仪		刺激模式	自动幅度调节
采样间隔		20us		主周期	2s
X轴显示压缩比		20~100：1		波宽	0.1ms
通道	通道2	通道3	通道4	幅度	0.5V
DC/AC	AC	DC	记录刺激标记	间隔	50ms
处理名称	动作电位	张力	刺激标记	脉冲数	1
放大倍数	200~1000	50~100	5~50	延时	1ms
Y轴压缩比	4：1	4：1	64：1	周期数	连续

实验观察

观察腓肠肌的单收缩：用1~2s的主周期刺激坐骨神经，观察腓肠肌的单收缩曲线、动作电位波形和刺激标记以及三者之间的时间关系，计算从动作电位起点到肌肉收缩起点的时差（图2-3-1）。

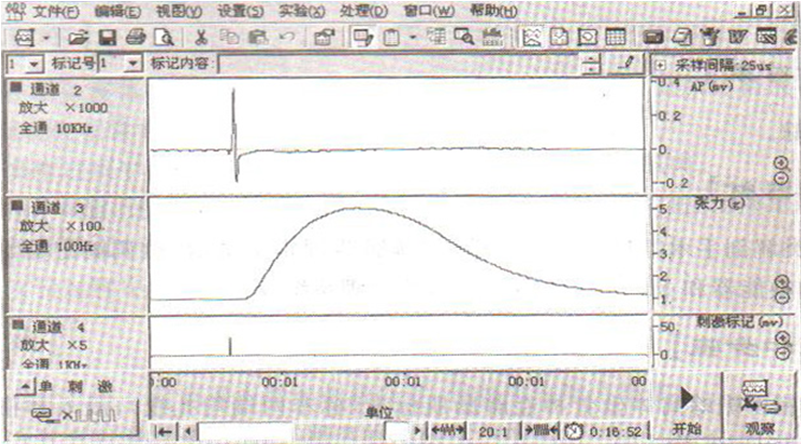

图2-3-1 骨骼肌兴奋时的电活动与收缩的关系

观察腓肠肌强直收缩：可逐步改变串刺激的刺激频率，观察腓肠肌强直收缩时肌肉收缩曲线、动作电位波形的变化。
观察兴奋-收缩去耦联现象：用1~2s的主周期刺激坐骨神经，观察腓肠肌的单收缩曲线和动作电位波形，稳定后，用浸泡甘油的棉花盖于腓肠肌上，每隔30s刺激坐骨神经一次，观察多少分钟后只出现动作电位，而不出现腓肠肌收缩，为什么？

【实验结果】
将观察到的结果打印输出或描画于报告上。
【思考题】
肌肉发生强直收缩时，动作电位是否发生融合？为什么？
你能否设计一种实验方法以证明肌肉兴奋时电变化触发了机械收缩？
