各种 EB 替代物凝胶核酸染料的细胞渗透性、安全性及灵敏度的比较

前言

长期以来，由于 EB 的价格便宜、常规应用灵敏度高、使用简单的优势 被用来检测琼脂糖凝胶里的核酸。然而，由于报道显示 EB 在 Ames 测试中 会引发突变，以及对实验员和环境有潜在的危害，一些机构通常要求将 EB 作为危险品处理。正是因为这个原因，人们在寻求用于凝胶电泳安全 的 EB 替代品。Biotium 开发了代替 EB 的安全替代品红色荧光 GelRed™和 绿色荧光 GelGreen™。GelRed™和 GelGreen™两种染料具有膜不通透 性，不会结合活细胞的 DNA，因而具有无毒无突变性。

EB 安全替代物大量上市。我们对比研究了几种凝胶染料替代物，验 证了他们在凝胶染色中的细胞通透性和灵敏度。我们发现许多染料为细胞 透性染料，易于透过活细胞，将核酸和其他细胞结构染色。化学分析显示 这几种产品的染料具有细胞毒性，以及在诱变因素下加强了细胞的破坏。 相反，GelRedTM 和 GelGreenTM 不会轻易透过活细胞。此外，GelRedTM 和 GelGreenTM 相对于其他所谓的安全的核酸凝胶染料，表现出了更高的 染色灵敏度。

材料和方法

凝胶染料、EZ Vision® In-Gel 购买于 VWR、GreenSafe Premium 购买于 Cedarlane、Midori Green Advance 和 RedSafe™ Nucleic Acid Staining、Solution 购买于 BullDog Bio、SafeView™ FireRed 来自 Lucien Orbai 的赠送、其它染料直接购买于厂家（见表 1）

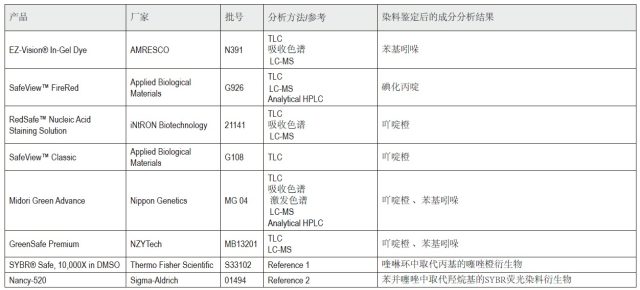

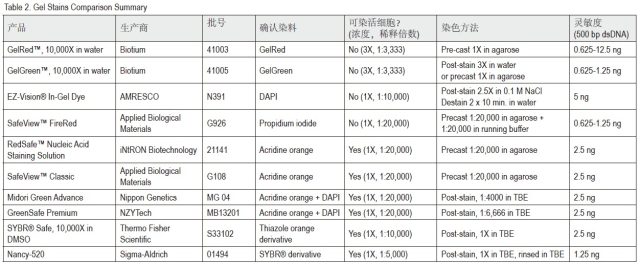

表 1. 各品牌凝胶染料的化学分析

化学分析

核酸凝胶染色使用薄层色谱（TLC）分析，使用贝克曼·库尔特　DU-800 紫外分光光度计来测定染料吸收光谱。染料荧光激发光谱在双链　DNA 的存在下，使用日立 F-4500 荧光光度计来检测。质量分析（LC-MS）在安捷伦 6130 四级杆系统中进行，HPLC C18 反相色谱在安捷伦 1100 分析系统上进行，来自 Biotium 的 DAPI（批号 40011）、碘化丙啶（批号 40016）、吖啶橙（批号 40039）用于对照染料。源于西格玛的吖啶橙（批号 235474）也用于对照。

细胞染色

希拉细胞放在 2x104 个细胞孔的板上，用 96 孔板的玻璃盖 盖好，电镀后的第二天，细胞在培养基中培养用表 2 中指示的凝胶染色 5 分钟或者在 37℃ 下 30 分钟，浓度如下表所示。用新鲜的没有染色剂的培养基更换旧的培养基，然后用 Zeiss LSM 700 的共聚焦显微镜观察细胞颜色，那些细胞膜没有渗透进染料的。对于细胞通透性染料，远红外荧光 CF™640R 麦胚凝集素 (Biotium) 在 37℃ 下孵育 30 分钟，使细胞表面标记好能够是细胞成像。

凝胶电泳

凝胶染色可通过生产厂家预制或者电泳后染色。GelRed™, GelGreen™,SYBR® Safe, Midori Green Advance, and EZ-Vision® In-Gel 这些厂家是电泳后染色。RedSafe™, SafeView™ Classic, and SafeView™ FireRed 是使用预制凝胶。琼脂糖凝胶（1%TBE）配制到不含染料的电泳染色中，预制凝胶染色之前，将染料加进融化的琼脂糖里。对于 SafeView™ FireRed 来说，各产品说明书中缓冲液也包含了染料。Biotium 的 1kb 的 DNA200-12.5ng 的系列被加载到每个凝胶中，在 1 倍的 TBE 缓冲液中 90 分钟运行了 100v。凝胶在室温摇动下在含有染料的 50 ml 水中染色 30 分钟。预制凝胶在电泳后直接成像。凝胶在配有紫外的 UVP GelDoc-It®或者 SYBR® Green 滤过器成像。另外，凝胶也可以用蓝色 LED 光源（465-475nm）成像。

核酸凝胶染料对比

图 1. 吖啶橙和基于 SYBR 核酸凝胶染料迅速渗入细胞, 使细 胞核、细胞质和其他细胞器染色。在表 2 的指示浓度 下，Hela 细胞在稀释的核酸凝胶染色培养基中 37℃ 孵育 5 分钟。

A Redsafe. B Safeview classic. C Midori greenadvance；插图显示了单层细胞顶端零星死亡细胞的蓝色荧光染色的不同视野；D GreenSafe Premium; 插图显示了单层细胞顶端零星死亡细胞的蓝色荧光染色的不同视野；E SYBR Safe.  F Nancy-520，插图显示了细胞在 37℃ 下孵育 30 分钟。绿色荧光在 10% 的激发能量下的 488nm 激光和 490nm 长通滤光片下拍摄。绿色荧光在激发光488nm，功率 10%，490nm 长通道滤波器成像，Midori Green Advance, GreenSafe Premium,Nancy-520 的主增益设置为 500。RedSafe, SafeViewClassic, and SYBR Safe 的主增益设置为 450。蓝色荧光在激发光 405nm，功率 10%，490nm 短通道滤波器，主增益设置为 650 成像。比例尺：20 um

结论

化学分析和核酸染色

研究发现含有吖啶橙，一种细胞膜透性染料，常用于活细胞染色。吖啶橙 在绿色荧光下染色 DNA，在红色荧光下染色 RNA 和酸性细胞器。Midori Green Advance 和 GreenSafe Premium 也含有低含量的苯基吲哚，一种常用 于蓝色荧光的 DNA 复染剂。EZ-Vision® In-Gel 也发现含有苯基吲哚。低浓度 时，DAPI 细胞膜通透性较弱，但是高浓度时可用于染色活细胞。SafeView™ FireRed 含有碘化丙啶 PI，PI 是可结合 DNA 和 RNA 的红色荧光通透性染料，通 常作为死细胞的特异性染料。SYBR®Safe（1）和 Nancy-552（2）的结构 先前已被报道过。

活细胞染色

基于吖啶橙的染料 Midori Green Advance, GreenSafe Premium, SafeView™ Classic, and RedSafe™迅速透过活细胞的生物膜。这些染料在 5 分钟的孵育后，细胞核、核仁, 胞浆和胞内多孔结构都显示了强烈的染色（图 1）。红绿荧光都可发现（未展示）。这些结果都与这些凝胶染料的生化分析 保持了一致性。吖啶橙在绿色荧光下染色 DNA，在红色荧光下染色 RNA 和酸 性细胞器。Midori Green Advance 和 GreenSafe Premium 也显示了单层细 胞顶端零星死亡细胞的蓝色荧光染色的不同视野（插图 1C 和 1D），与低浓度 的 DAPI 情况下保持一致，在染色渗透等离子体膜的死细胞时有较弱的渗透率和优先率。

Nancy-520 和 SYBR® Safe 显示 5 分钟后线粒体定位模式下的明亮染色, 以 及一些细胞质和核染色 (图 1)。30 分钟后, Nancy-520 显示强大的核和胞质染 色 (插图 1 F), 类似于我们以前观察 SYBR® Safe（未显示)SafeView™ FireRed, EZ-Vision® In-Gel, GelRed™和 GelGreen™ 没有 显示出 5 分钟孵育后对活细胞的染色力，但只染了单层细胞顶端零星死亡细胞（未展示）。37℃ 孵育 30 分钟后，SafeView™ FireRed, EZ-Vision® In-Gel, or GelRed™ 没有发现染色活性细胞。这些结果与这些凝胶染料的生化分析结 果一致。30 分钟孵育后，发现 GelGreen™ 在更高增益设置时线粒体染色较 弱，但没有发现核酸染色。为了膜通透性染料的染色细胞更好的成像，远红外 荧光 CF™ 640R 麦胚凝集素 (WGA) 与这些染料混匀 30 分钟。没有 WGA 情况下 发现了这些核酸凝胶染料有相同的染色结果 (没有显示)。表 2 总结了细胞染色 结果。

图 2.GelRed™, GelGreen™, and EZ-Vision® In- Gel，SafeView™ FireRed 在 37℃ 下孵育 30 分钟不会使细胞 核染色。Hela 细胞使用表 2 中的核酸染料浓度在培养皿中孵 育，插图显示 CF640R WGA 染料（品红）在细胞可见框架上 显示了同样的视野。高亮染色只在单层细胞顶端零星的死亡细 胞中发现。A. GelRed（红色荧光）在激发光 555nm，功率10%，640 的发射波长通过短波滤波器调节为 600nm 处成 像。B. GelGreen（绿色荧光）在激发光 488nm，功率10%，640 的发射波长通过短波滤波器调节为 600nm 处成 像。C. EZ-Vision® In-Gel（蓝绿色荧光）在激发光 405nm，功率 10%，640nm 的发射波长通过短波滤波器调节 为 550nm 处成像。D. SafeView™ FireRed 在激发光 555nm，功率 10%，640nm 的发射波长通过短波滤波器调节 为 600nm 处成像。比例尺：20um。

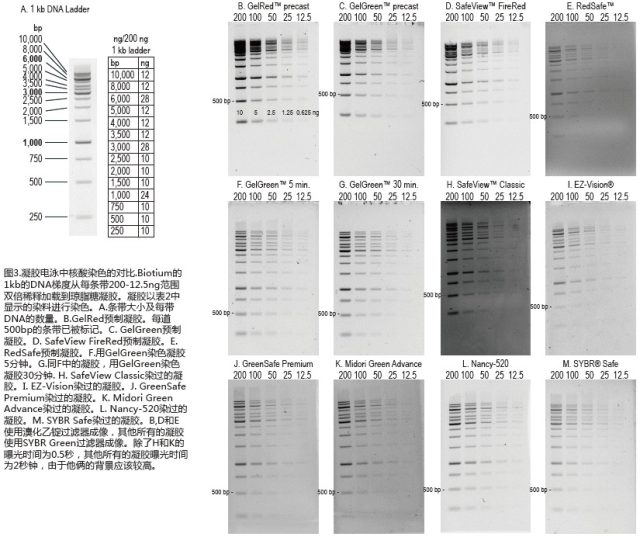

凝胶电泳在预制凝胶中，依赖于片段的长度，包含 0.625 到 1.25ng 的双链 DNA 条 带在 GelRed™ (图. 2B) 和 GelGreen™ (图. 2C) 可被检测。对于 500bp 的 条带，1.25ng 很容易被检测到而 0.625ng 很少被发现。但是对比 GelRed™，SafeView™ FireRed 在双荧光下能够在 500bp 的条带检测到 1.25ng (图. 2D)，RedSafe 相对于其他染料，其背景较高，在 500bp 的 条带上只能检测到 2.5ng (图. 2E)。在电泳染色后的凝胶中，GelGreen™能够在 500bp 的条带检测到 1.25ng。然而 GelGreen™推荐的染色后的时间为 30 分钟，5 分钟孵育后得到了非常相近的结果 (图. 2F)。与 30 分钟相比 (图. 2 G)，Nancy-520(Fig. 2L) 跟 GelGreen™一样表现出来类似的灵敏度，但是双信号。SafeView™ Classic (图.2 H), GreenSafe Premium (图.2J), Midori Green Advance (图.2K), 和 SYBR® Safe (图.2M) 能够在 500bp 的条带 检测到 2.5ng。EZ-Vision® In-Gel (图. 2I) 在 500bp 的片段上只能检测到 2.5 ng。SafeView™ Classic (图.2 H), GreenSafe Premium (图.2J), and Midori Green Advance (图. 2K) 与其他凝胶染料相比表现出了较高的背 景。表 2 中总结了电泳的结果。

绿色荧光凝胶染料像 GelGreen™有一个特点，就是他们的吸收大约 500nm 左右的波长 (图.4A)，他们在可见蓝色 LED 光源下可激发。使用可见光源避免了紫外的辐射。据报道凝胶纯化的 DNA 的克隆率也在可见光源下得到了提高，大概是由于在凝胶剪切的过程中 DNA 避免了紫外的损伤（3）。吸收光谱显示 EZ-Vision®的吸收峰接近 350nm，类似 DAPI(图.4A)。所以，不同于 GelGreen™(图.4B)，EZ-Vision®与蓝色光源 (图.4C) 不可协同使用。

讨论

市场上基于 EB 在一些试验如 Ames 测试中表现出来低诱变性，因而认为核 酸染料比 EB 更加安全，许多厂商在他们的商标上都冠以安全的字号。我们 发现这几种染料都能迅速透过细胞并且跟细胞核反应，增加了活细胞或者 DNA 损伤的可能性。GelRed™和 GelGreen™已由各独立实验室证实其无 法进入活细胞, 因此无毒。(4、5)

生化分析显示很多染料含有吖啶橙。吖啶橙具有高细胞渗透性，已被证实 具有潜在的 DNA 威胁（6），由于它的细胞毒作用而被用于抗癌药物。也 有报道显示，基于吖啶橙的 RedSafe™核酸染色试剂在 V79 细胞中具有比 EB 更高的细胞渗透性，V79 细胞长用于生化安全性分析（8）。除此之 外，含有吖啶橙的染料以被证实其灵敏度低，背景高。

SYBR® Safe 是作为一个较早的溴化乙锭安全替代品。然而, 据报道显示在 艾姆斯测试中代谢活化后表现出了诱变性 (9)。然而 SYBR® Safe 却报道在 叙利亚仓鼠胚胎细胞和 L5178YTK + / -小鼠淋巴瘤细胞中没有诱变性 (10), 由于其过度的细胞毒性，它的测试浓度远低于其工作浓度 1 x 0.66 ug / ml(11) (9)。这些结果符合 SYBR® Safe 快速穿透细胞膜和染色活细胞的细 胞核这一事实。 Nancy-520, 一种荧光染料衍生物, 也容易穿透活细胞与 DNA 相互作用, 这表明它有相似的潜在细胞毒性。此外, 这些染料还显示在 灵敏度方面相比 GelRed™ 或 GelGreen™并没有优势。

SafeView™ FireRed 被发现含有碘化丙啶, 通常用于死细胞染色。与此一 致的是, SafeView™ FireRed 不能染色活细胞。然而, 据报道, 碘化丙啶长 期暴露 (1 天) 会对 J774 细胞产生细胞渗透和细胞毒性 (5)。在相同的研究 中,GelRed™和 GelGreen™长达三天的孵育是无细胞透性和无毒 的 (5)。EZ-Vision® In-Gel 也被发现其细胞不透性, 与它所包含的 DAPI 一 致。然而,EZ-Vision®灵敏度很低，不能做到像 GelGreen™一样兼容可 见蓝光凝胶成像仪。

我们建议将所有实验室试剂作为潜在危险品处理, 使用通用的安全措施如 手套、实验服, 眼睛保护。减少接触有毒或诱变物质的风险，也可以通过 避免化学物质直接穿透细胞膜、在活细胞中与 DNA 相互作用, 即使它们贴 上「安全」的标签。

GelRed™和 GelGreen™是无毒, 无诱变的染料，其工作浓度不易穿透活细 胞。他们也在 CA 规定下通过 22 项检测，被归类为无害废物处置（12）。 GelRed™和 GelGreen™相比其他 EB 替代品表现了更高的灵敏度。
